![Vogel\'s NEXT 8375 [19/40] Connect the power cables to the tv and the soundbar](/img/pdf.png)
Vogel\'s NEXT 8375 [19/40] Connect the power cables to the tv and the soundbar
![Vogel\'s NEXT 8375 [19/40] Connect the power cables to the tv and the soundbar](/views2/1741593/page19/bg13.png)
19
AC
OPTICAL
AUX
HDMI IN 2
HDMI IN 1
HDMI OUT
TV(ARC)
Optional
M
Z
Optional

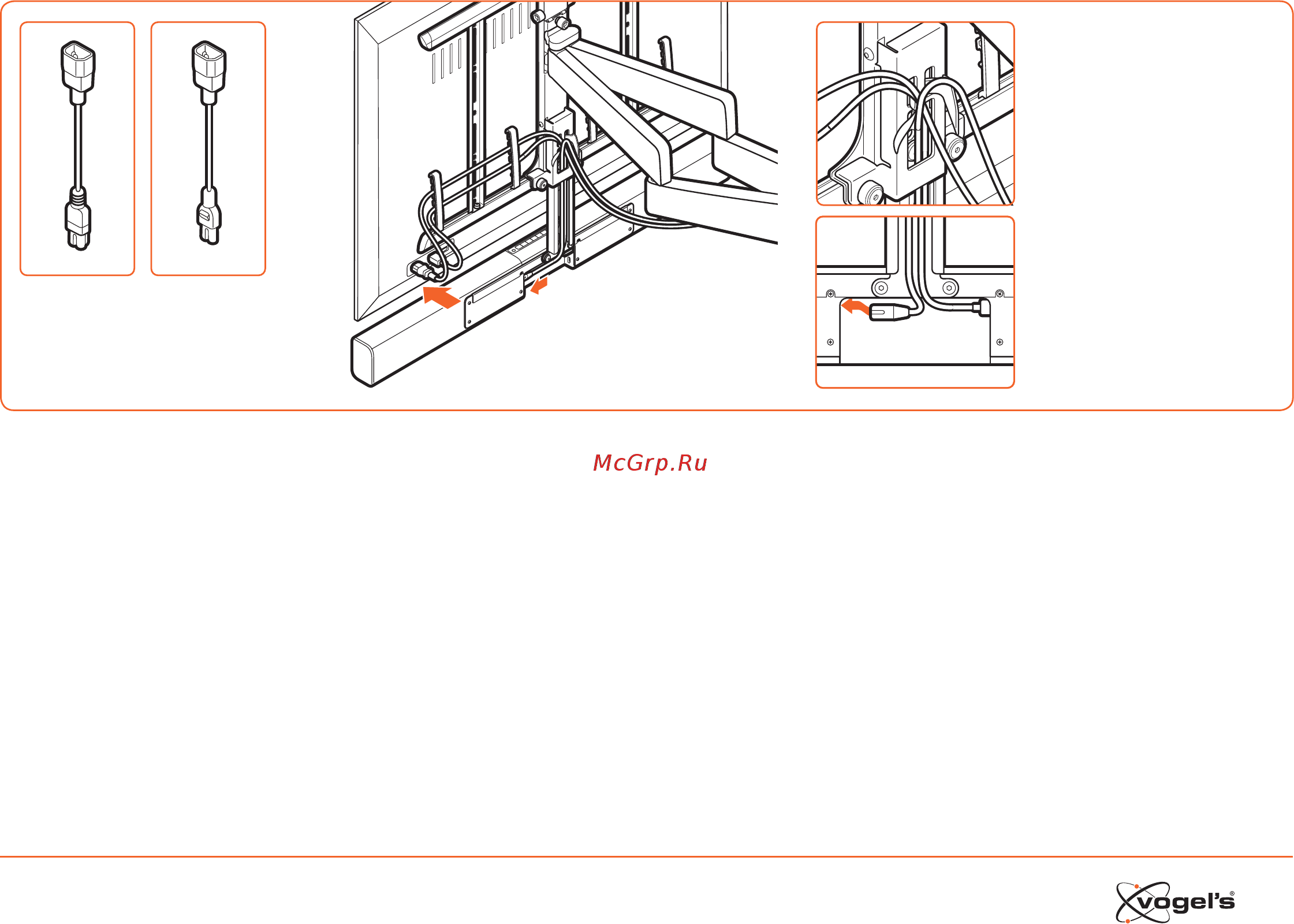

10.2 Connect the power cables to the TV and the soundbar.
DE
- Schließen Sie die Netzkabel an den Fernseher und an der Soundbar an.
FR - Conneez les câbles d’alimentation au téléviseur et à la barre de son.
NL - Sluit de netsnoeren aan op de tv en de soundbar.
ES - Conee los cables de alimentación al televisor y la barra de sonido..
IT - Collegare i cavi di alimentazione alla TV e alla barra audio.
PT - Ligue os cabos de alimentação ao televisor e à barra de som.
EL - Συνδέστε τα καλώδια τροφοδοσίας στην τηλεόραση και το soundbar.
SV - Anslut nätkablarna till TV:n och soundbar.
PL - Podłączyć przewody zasilające do telewizora i liwy głośnikowej.
RU - Подключите кабели питания к телевизору и звуковой панели.
CZE
- Připojte napájecí kabely k televizi a tyčovému reproduktoru.
SK - K TV a zvukovému syému Soundbar pripojte sieťové káble.
HU - Csatlakoztaa a tápkábelt a TV-hez és a Soundbarhoz.
TR - Güç kablolarını televizyona ve soundbar’a bağlayın.
RO - Coneați cablurile de alimentare la televizor și bara de sunet.
UK - Підключіть кабелі живлення до телевізора та звукової панелі.
BG - Свържете захранващите кабели към телевизора и саундбара.
JA -
電源ケーブルをTVとサウンドバーに接続する。
ZH - 将电源线连接至电视和 soundbar。
