РАБОТА С ЗАГОТОВКОЙ

В начале работы, левой рукой прижимайте заготовку к столу подачи и упору, а правой

рукой двигайте заготовку к ножевому валу. После прохождения заготовкой ножевого

вала она проходит на приѐмный стол. Левой рукой придавите деталь на приѐмном столе,

одновременно прижимая еѐ к упору. Правая рука двигает заготовку, но прежде чем она

достигнет ножевого вала, еѐ надо переместить на поверхность детали на приѐмном

столе. Никогда не проводите руками непосредственно над ножевым валом.

ТОРЦЕВОЕ ФУГОВАНИЕ ЗАГОТОВКИ

Это самая лѐгкая операция для фуганка. Установите упор для заготовки в положение 90

градусов относительно плоскости стола. Подающий стол понизте на минимальное

растояние, требуемое получить прямой край. Не делайте глубину съѐма стружки более

3мм за один проход.

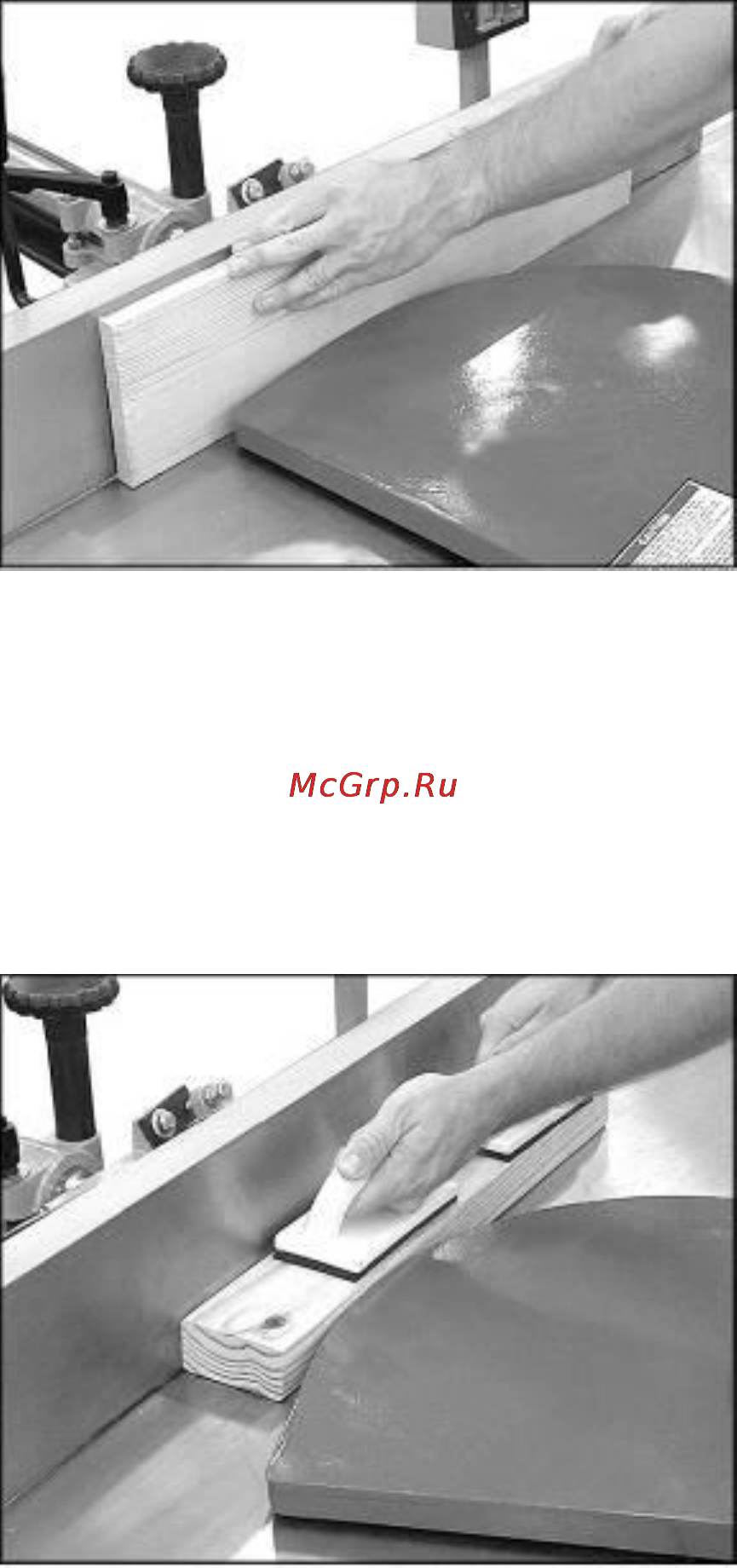

Плотно прижмите заготовку к упору лучшей стороной по всей длине.

рис.23

ФУГОВАНИЕ ПЛОСКОСТИ ЗАГОТОВКИ

Установите стол подачи на глубину фугования . Не устанавливайте глубину съѐма

стружки более 1,5мм на всей ширине фуганка. Это позволяет лучше контролировать

качество фугования. Лучше несколько раз пропустить заготовку и добиться высокого

качества поверхности.

Используйте предохранительные колодки (прижимы) заготовки для безопасного

движения заготовки по столам, Если их толщина менее 40мм.

рис.24

ИЗГОТОВЛЕНИЕ ШПУНТА

Для изготовления шпунта необходимо убрать со станка защиту ножевого вала.

Учитывайте , что заготовка должна быть не менее 30мм толщиной. Соблюдайте

повышенную внимательность для безопасности при данной операции.

Глубина паза не должна превышать 19мм.
