Jet PJ1696 1791283T 45N-AE [7/27] Рис

рис.7

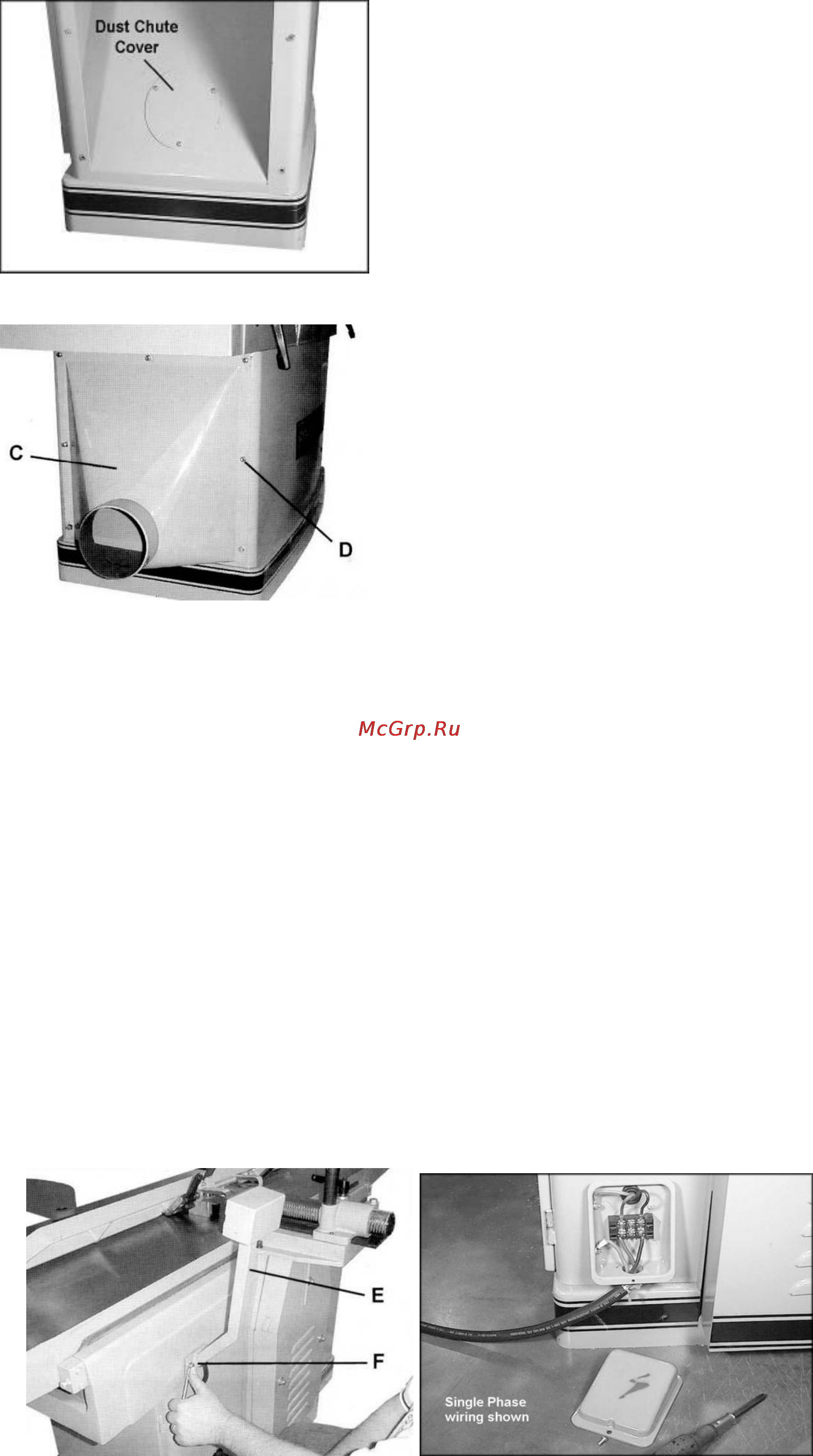

Установите вытяжной кожух (С) к стенке тумбы фуганка, используя семь винтов (D)

рис.8

Рекомендуется, чтобы система сбора стружки по крайней мере DC-1100A должна быть

связанной с вытяжным штуцером фуганка (152мм), через переходник с 100мм на 152мм.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Подключение к электросети должны быть сделаны компетентным электриком

в соответствии со всеми требованиями по электробезопасности.

Станок должен быть должным образом заземлен, чтобы предотвратить

поражение электрическим током.

Соединительный кабель от автомата защиты до станка должен быть 4x1,5мм²

(желательно медный четырѐх жильный с сечением каждой жилы не менее 1,5 квадрата).

Автомат защиты 16А. Удостоверьтесь, что напряжение Вашего электропитания

соответствует табличке на электромоторе строгального станка.

После подключения электропитания включите станок на короткое время и убедитесь что

ножевой вал вращается в правильном направлении. Если вращение обратное-поменяйте

две фазы местами и проверьте ещѐ раз.

После распаковки станка, стойку (E) с кнопками ВКЛ/ВЫКЛ, необходимо развернуть

вверх. Надо открутить винты (F) перевернуть стойку и затянуть винты.

иллюстрация 9

рис. 9
