П О И С К Н Е И С П Р А В Н О С Т Е Й (Ф у г а н о к PJ1696)
П Р О Б Л Е М А
В О З М О ЖН А Я
П Р И Ч И Н А
Р Е ШЕ Н И Е
Поверхность детали
получается вогнутой на
конце
Верхняя кромка ножа
выше чем приемный
стол.
Поднимите приемный
стол, чтобы он стал на
одном уровне с верхней
кромкой ножа . [15]
Деталь на конце по
толщине больше чем в
начале
Верхняя кромка ножа, не
в одном уровне с
приемным столом.
Установите приемный
стол, чтобы выровнять с
верхней кромкой ножа.
[15]
В середине поверхность
детали получается
вогнутой.
У обоих столов есть
наклон на концах.
Поднимите концы столов
регулировочными
винтами
в четырех углах под
столами. См.
иллюстрацию 27 ниже.
Два стола не
параллельны.
Регулируйте, используя
винты, показанные на
рисунке
28.
Концы поверхности
детали толще чем
середина.
Концы стола подняты
выше чем середина.
Понизьте оба конца
стола с винтами
регулирования. См.
иллюстрацию 27.

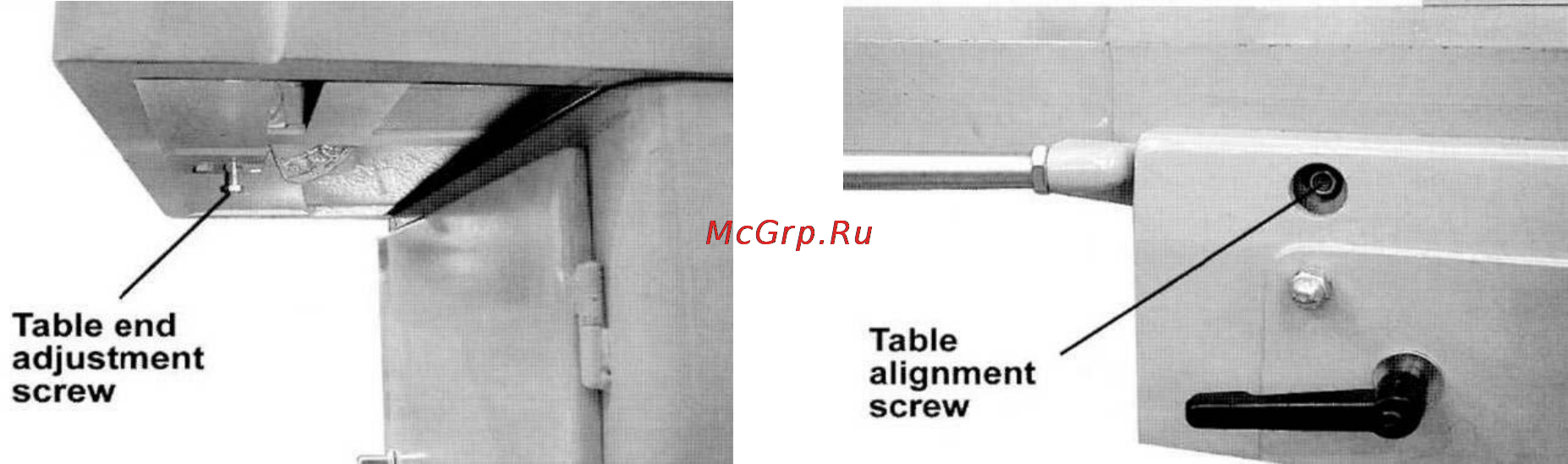

рис.27 рис.28
