![Jet PJ1696 1791283T 45N-AE [13/27] Рис 5](/img/pdf.png)
Jet PJ1696 1791283T 45N-AE [13/27] Рис 5
![Jet PJ1696 1791283T 45N-AE [13/27] Рис 5](/views2/1007419/page13/bgd.png)
рис.25

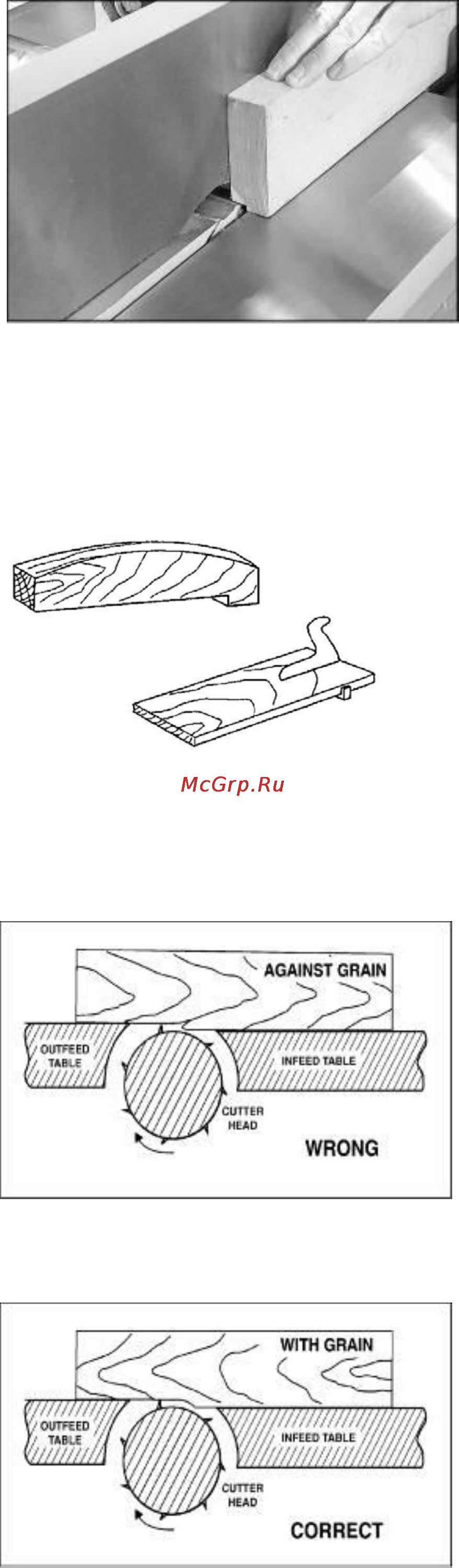

ФУГОВАНИЕ КОРОТКИХ И ТОНКИХ ЗАГОТОВОК
Когда проводите фугование коротких или тонких заготовок обязательно используйте
предохранительные прижимы заготовок. Два прижима поставляются в комплектации
станка. Вы можете изготовить прижимы и толкатели заготовки из отходов древесины,
как показано на рисунке.
рис.26
РЕКОМЕНДАЦИЯ
Избегайте двигать заготовку на фуганке против волокон древесины. Это закончится
вырыванием кусков из заготовки и расколотыми краями. См. иллюстрацию
Подача должна осуществляться по волокнам, чтобы получить гладкую поверхность, как
показано в иллюстрации
