Jet PJ1696 1791283T 45N-AE [8/27] Рис 1 учитывайте что прогиб ремня при сдавливании пальцами в средней части не должен превышать 7 мм смотрите рис 12

РЕГУЛИРОВАНИЕ

Для регулирования натяжения ремня потребуются два гаечных ключа 17-мм и 19мм

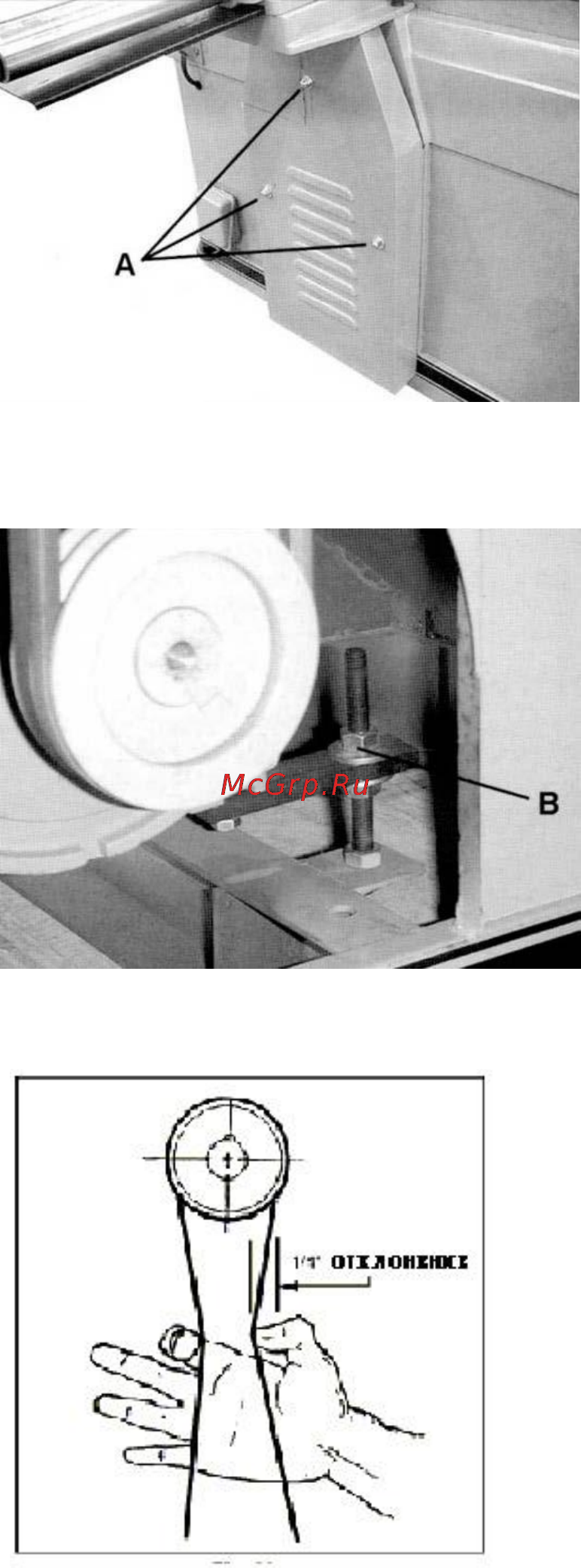

Открутите три гайки крышки моторного отсека

рис.10

Используя ключ 19мм ослабьте гайки планки натяжителя ремней.

Закручивая верхнюю гайку (В) по часовой стрелке (рис.11) увеличиваете натяжение

ремней до необходимого напряжения.

рис.11

Учитывайте, что прогиб ремня при сдавливании пальцами в средней части не должен

превышать 7 мм. Смотрите рис. 12.

рис.12

После установки натяжения ремня закрутите нижнюю гайку против часовой стрелки,

чтоб зафиксировать натяжитель.

ЗАМЕНА НОЖЕВЫХ ВСТАВОК ВАЛА

Ножевой вал на PJ1696 – выполнен из качественной стали, имеет 56 двухсторонних

режущих элемента установленных по спирали в четыре ряда, и двумя шпунтубелями на

торцах ножевого вала. Замена ножей осуществляется простыми действиями и они

устанавливаются в посадочном месте, не требуя регулировки шаблоном.

После периода использования, затупившиеся ножи должны быть перевѐрнуты, заменены

или отправлены в переточку.

ЗАМЕНА НОЖА:

1. Ослабьте винт (C- Рис. 13),уберите прижимную планку и удалите нож (D- Рис. 13) из

паза.
