Jet PJ1696 1791283T 45N-AE [9/27] Рис

2. Переверните ножевой элемент на 180 градусов и повторно вставьте его, затем

закрутите винт прижав планку. Чтобы обеспечить качество строгания поверхности, все

ножи в валу надо заменять одновременно.

рис.8

ПРЕДУПРЕЖДЕНИЕ: Закрутите винты прижимов ножей надѐжно. Ослабленные

винты прижимов могут привести к вылету ножа из ножевого вала, создав

серьезное повреждение станка и возможно серьезное травмирование

оператора и окружающих.

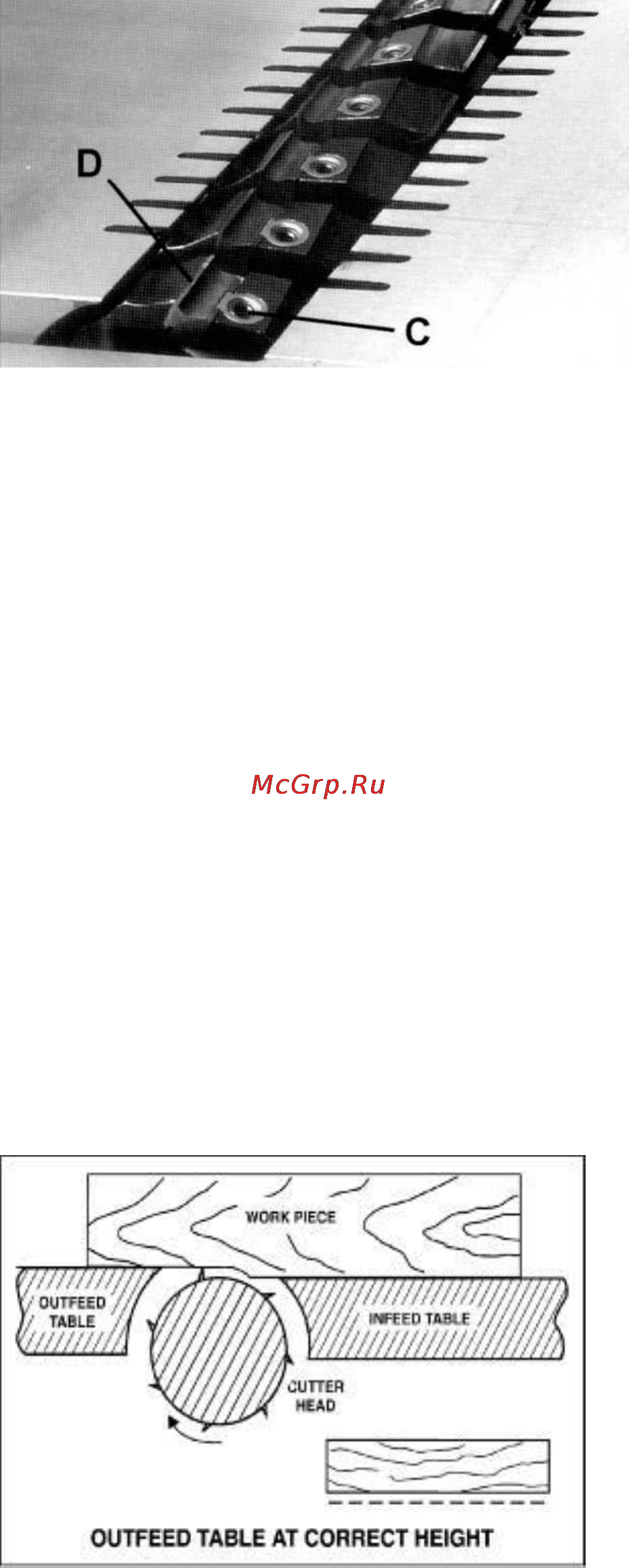

ПРИЕМНЫЙ СТОЛ фуганка

Для точной работы в большинстве операций фугования, приѐмный стол должен быть

установлен точно в одном уровне с режущей кромкой ножа в валу в самой верхней точке

его вращения.

1. Поднимите приѐмный стол в самую верхнюю точку и поместите на него прямой

брусок или угольник и ведите в сторону стола подачи заготовки.

2. Поверните ножевой вал, пока один из ножей кромкой окажется в самой верхней

точке.

Понижайте приѐмный стол, пока брусок или угольник каснѐтся края кромки ножа.

3. Зафиксируйте приѐмный стол в таком положении.

После установки приѐмного стола в правильном положении, он не должен изменяться,

за исключением специальных операций или после замены ножей.

При правильной установке стола, поверхность детали будет идеально прямой.

Рис.16

Примеры неправильных фугованных деталей:

Если приемный стол будет слишком высок, то после ножевого вала фугованная

поверхность заготовки будет изогнута (Рис.17).
