Jet PJ1696 1791283T 45N-AE [11/27] Рис 0

Рис.20

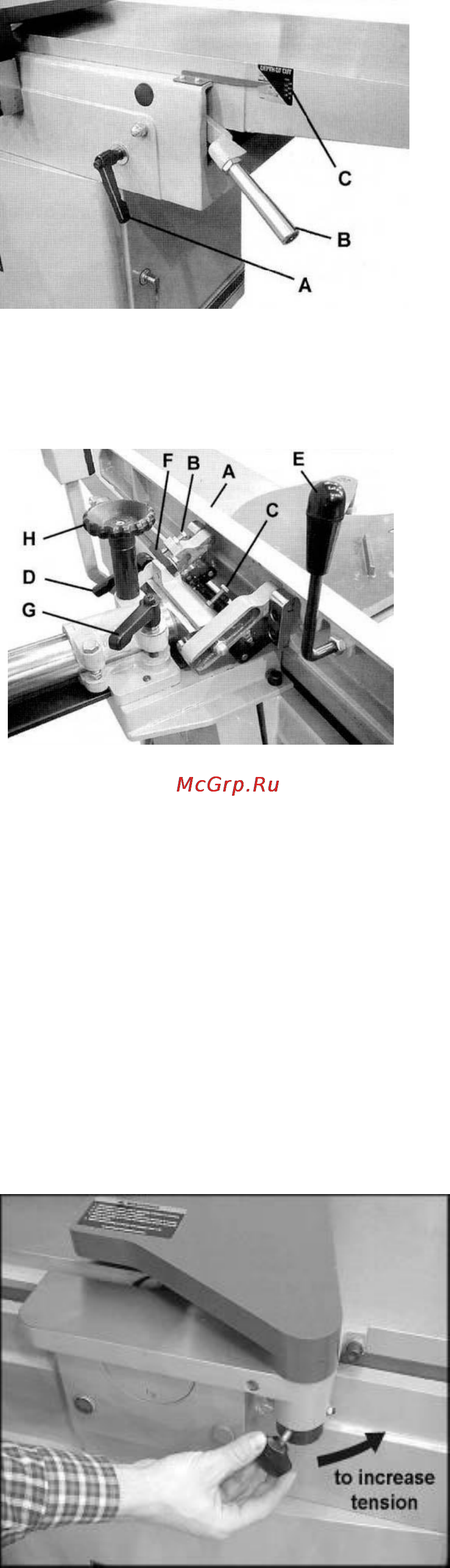

РЕГУЛИРОВАНИЕ УПОРА для заготовки

Упор для заготовки (А Рис.21) имеет возможность наклона в две стороны с двумя

ограничителями угла-45 градусов (С Рис.21) и угла-90 градусов (В Рис.21).

Рис.21

Точность установки данных углов должна быть проверена поверочным угольником или

транспортиром и в случае необходимости поправлена регулировкой ограничителей.

Чтобы наклонить упор вперѐд, ослабьте фиксирующую ручку (D Рис.21), используя

ручку (Е Рис.21) устанавливайте угол наклона упора и зафиксируйте его ручкой (D

Рис.21).

Чтобы наклонить упор назад, ослабьте фиксирующую ручку (D Рис.21),зажимающую

направляющие упора (F Рис.21) ,установите необходимый угол наклона ручкой (Е

Рис.21) и и зафиксируйте его ручкой (D Рис.21).

Чтобы продвинуть упор через стол или назад, ослабьте фиксирующую ручку (G Рис.21),

затем поворачивайте рукоятку(Н Рис.21). Когда желательное положение установлено,

надѐжно зафиксируйте его ручкой (G Рис.21).

ПРЕДУПРЕЖДЕНИЕ: Всегда используйте защиту ножевого вала и держите руки в

стороне от ножевого вала

рис.22
