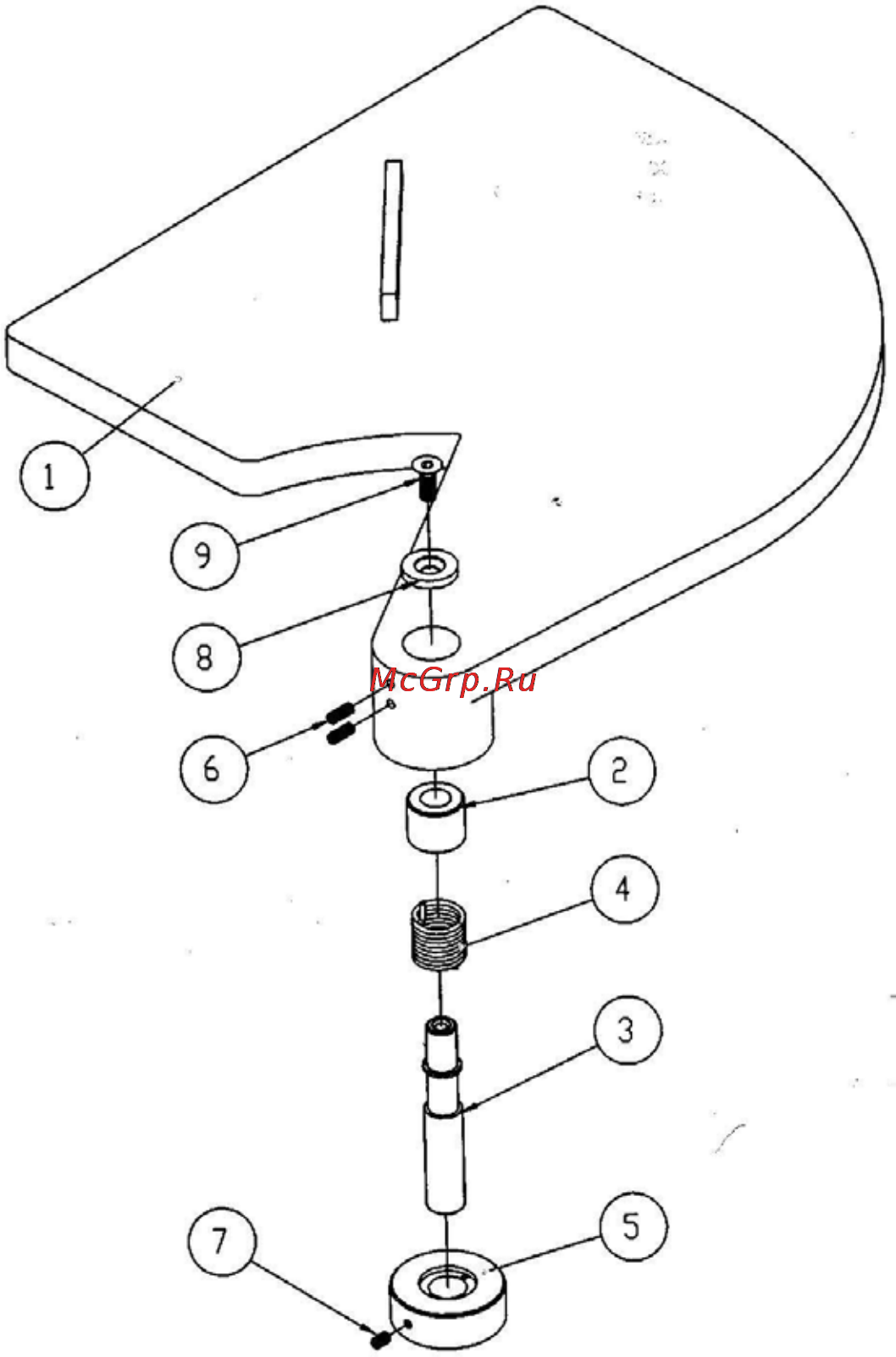

PARTS LIST: Cutterhead Guard Assembly (PJ1696 Jointer)
Index Part
No. No. Description Size Qty.
1.........PJ 1696-402................Cutter Guard................................................................................1
2.........PJ1696-407................Collar...........................................................................................1
3.........PJ 1696-403................Guard Post..................................................................................1
4.........PJ 1696-404................Spring.........................................................................................1
5.........PJ1696-405................Collar...........................................................................................1
6.........TS-1523051................Socket Set Screw......................M6 x 16........................................2
7.........TS-1523031................Socket Set Screw......................M6 x 10........................................1
8.........PJ1696-408................Special Washer.............................................................................1
9.........PJ1696-409................Flat Head Machine Screw...... ...M8 x 16...........................................1
Cutterhead Guard Assembly (PJ1696 Jointer)
