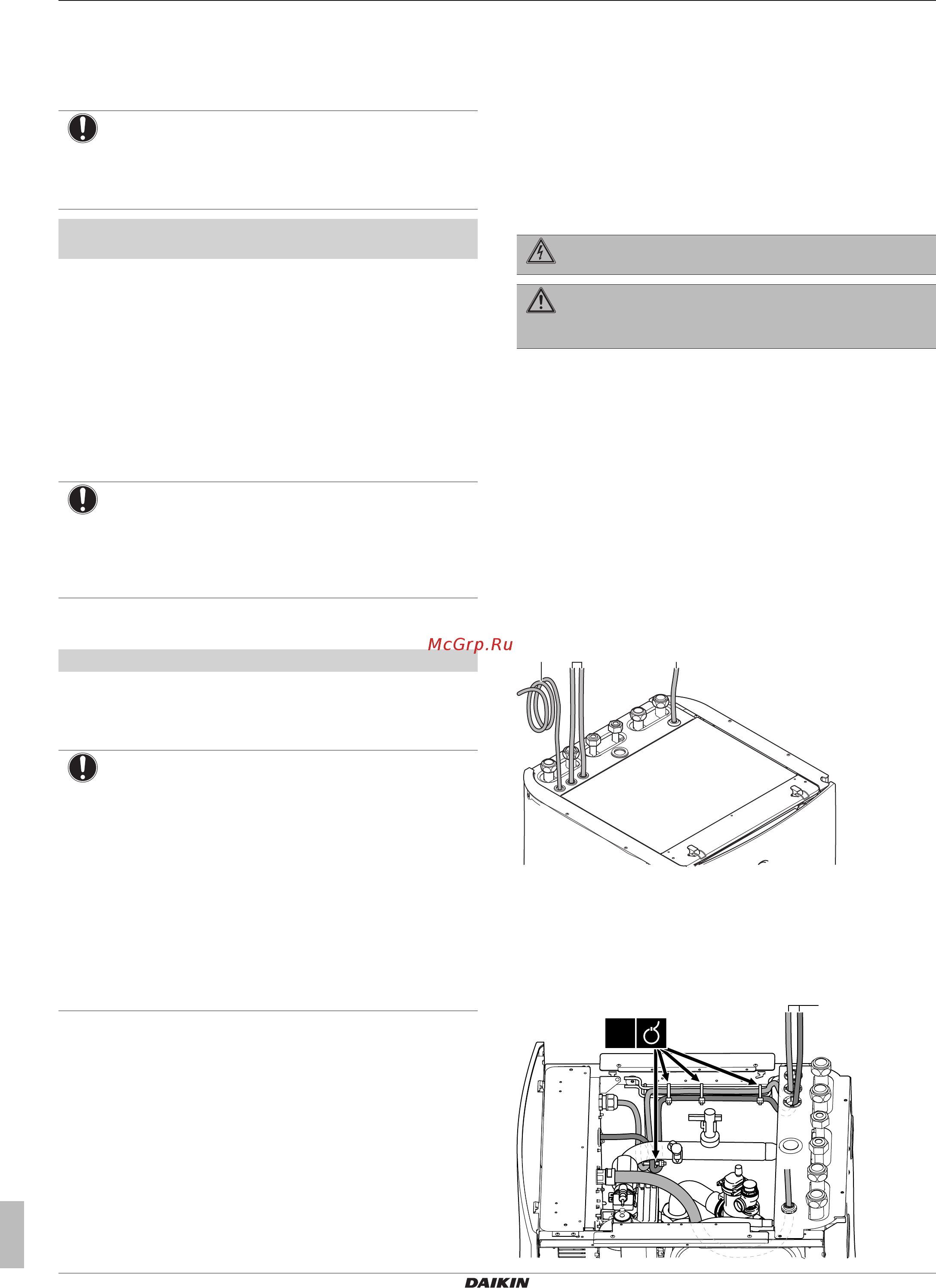

4 Монтаж
Руководство по монтажу
10
EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556067-1 – 2018.10
При добавлении гликоля в контур воды уменьшается
максимально допустимый объем воды в системе.
Дополнительная информация приведена главе “Проверка
объема и расхода воды” руководства по применению для
установщика.
ПРИМЕЧАНИЕ
Если в системе присутствует гликоль, для настройки
[E-0D] должен быть выбран вариант 1. Если настройка
для гликоля НЕ задана надлежащим образом,
жидкость в трубопроводе может замерзнуть.
Защита от замерзания с использованием клапанов защиты
от замерзания
Если гликоль не добавлен в воду, можно использовать клапаны
защиты от замерзания, чтобы сливать воду из системы перед
тем, как она может замерзнуть.
▪ Установите клапаны защиты от замерзания (приобретаются
на месте) во всех нижних точках проложенных по месту
трубопроводов.
▪ Нормально закрытые клапаны (располагаются в помещении
рядом с точками ввода/вывода трубопроводов) могут
предотвратить слив всей воды из находящихся в помещении
трубопроводов, когда открыты клапаны защиты от
замерзания.
ПРИМЕЧАНИЕ
Если установлены клапаны защиты от замерзания, НЕ
выбирайте минимальную уставку охлаждения ниже 8°C
(значение 8°C используется по умолчанию). В
противном случае клапаны защиты от замерзания
могут открываться во время охлаждения.
Более подробная информация приведена в руководстве по
применению блока для установщика.
Ленточный нагреватель (приобретается на месте)
1 Установите на трубопроводы наружного агрегата
ленточный нагреватель.
2 Предусмотрите внешнее питание ленточного нагревателя.
ПРИМЕЧАНИЕ
▪ Для того, чтобы ленточный нагреватель внутренних
трубопроводов работал, ДОЛЖНО быть
ВКЛЮЧЕНО питание блока. По этой причине,
никогда не отключайте питание и не пользуйтесь
главным выключателем в холодное время года.
▪ При отключении электропитания ленточные
нагреватели (внутренних и наружных
трубопроводов) работать не будут и контур воды
будет НЕ защищен. Чтобы гарантировать полную
защиту, даже после установки ленточного
нагревателя на трубопроводы наружного агрегата
можно всегда добавить гликоль в контур воды или
использовать клапаны защиты от замерзания.
4.3.5 Заполнение резервуара горячей воды
бытового потребления
1 Откройте по очереди каждый кран горячей воды, чтобы
выпустить из трубопроводов системы весь воздух.
2 Откройте подающий вентиль холодной воды.
3 Когда весь воздух выйдет, закройте все краны воды.
4 Проверьте, нет ли утечек.
4.3.6 Для изоляции трубопровода воды
Трубопроводы во всем контуре воды СЛЕДУЕТ изолировать,
чтобы предотвратить конденсацию влаги во время работы в
режиме охлаждения и потери холодо- и
теплопроизводительности.
Теплоизоляция наружных трубопроводов описана в руководстве
по применению для установщика или в руководстве по монтажу
наружного агрегата.
4.4 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
4.4.1 Соблюдение электрических
нормативов
Только для резервного нагревателя внутреннего агрегата
См. раздел «4.4.4Подсоединение электропитания к резервному
нагревателю»на стр.12.
4.4.2 Подключение электропроводки к
внутреннему блоку
1 Открытие внутреннего агрегата описано в разделах
«4.1.1 Чтобы открыть внутренний агрегат» на стр. 6 и
«4.1.2 Чтобы открыть крышку распределительной коробки
внутреннего агрегата»на стр.6.
2 Проводка входит в агрегат сверху:
b+c ad
a, b, c Электропроводка, устанавливаемая на месте (см.
таблицу ниже)
d Устанавливаемый на заводе кабель для
электропитания резервного нагревателя
3 Проводка внутри агрегата должна быть выполнена, как
описано ниже. Зафиксируйте кабель на кабелепроводе с
помощью кабельных стяжек:
a
4×
b+c
