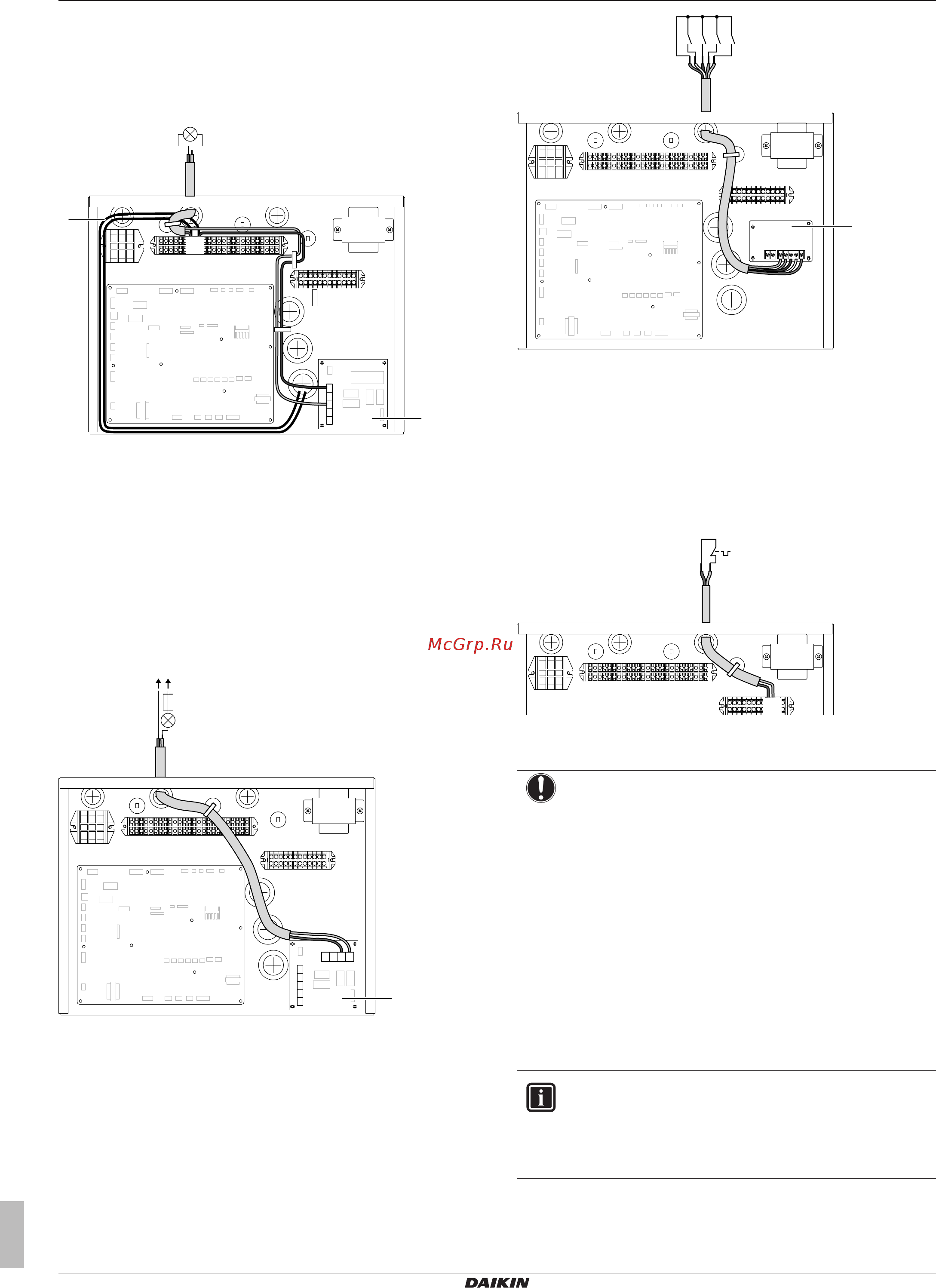

4 Монтаж
Руководство по монтажу
14
EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556067-1 – 2018.10
4.4.9 Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
1 Подсоедините кабель выхода ВКЛ./ВЫКЛ. нагрева/
охлаждения помещения соответствующим контактам, как
показано на приведенном рисунке.
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
YC
Y2
a
7 9
b
a Необходима установка EKRP1HB.
b Предварительно проложенная электропроводка между
X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.4.10 Подключение переключения на
внешний источник тепла
1 Подсоедините кабель переключения на внешний источник
тепла к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X4 X3
N L
a
a Необходима установка EKRP1HB.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.4.11 Подключение цифровых вводов
потребления энергии
1 Подсоедините кабель цифровых входов потребления
энергии к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
A8P
X5M
1 2 3 4 5
X801M
S6S
S7S
S8S
S9S
a
a Необходима установка EKRP1AHTA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.4.12 Подсоединение предохранительного
термостата (размыкающий контакт)
1 Подсоедините кабель предохранительного термостата
(нормально замкнутый) к соответствующим клеммам, как
показано на рисунке ниже.
X1M
X2M
X5M
910
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ПРИМЕЧАНИЕ
Убедитесь в том, что предохранительный термостат
выбран и установлен согласно действующему
законодательству.
В любом случае, чтобы предотвратить нежелательное
срабатывание предохранительного термостата,
рекомендуется, чтобы …
▪ … выполнялся автоматический сброс
предохранительного термостата.
▪ … максимальная скорость изменения температуры
предохранительного термостата составляла 2°C/
мин.
▪ … расстояние между предохранительным
термостатом и 3‑ходовым клапаном составляло не
меньше 2м.
ИНФОРМАЦИЯ
После монтажа НЕ забудьте настроить
предохранительный термостат. Без настройки
внутренний агрегат игнорирует контакт
предохранительного термостата.
