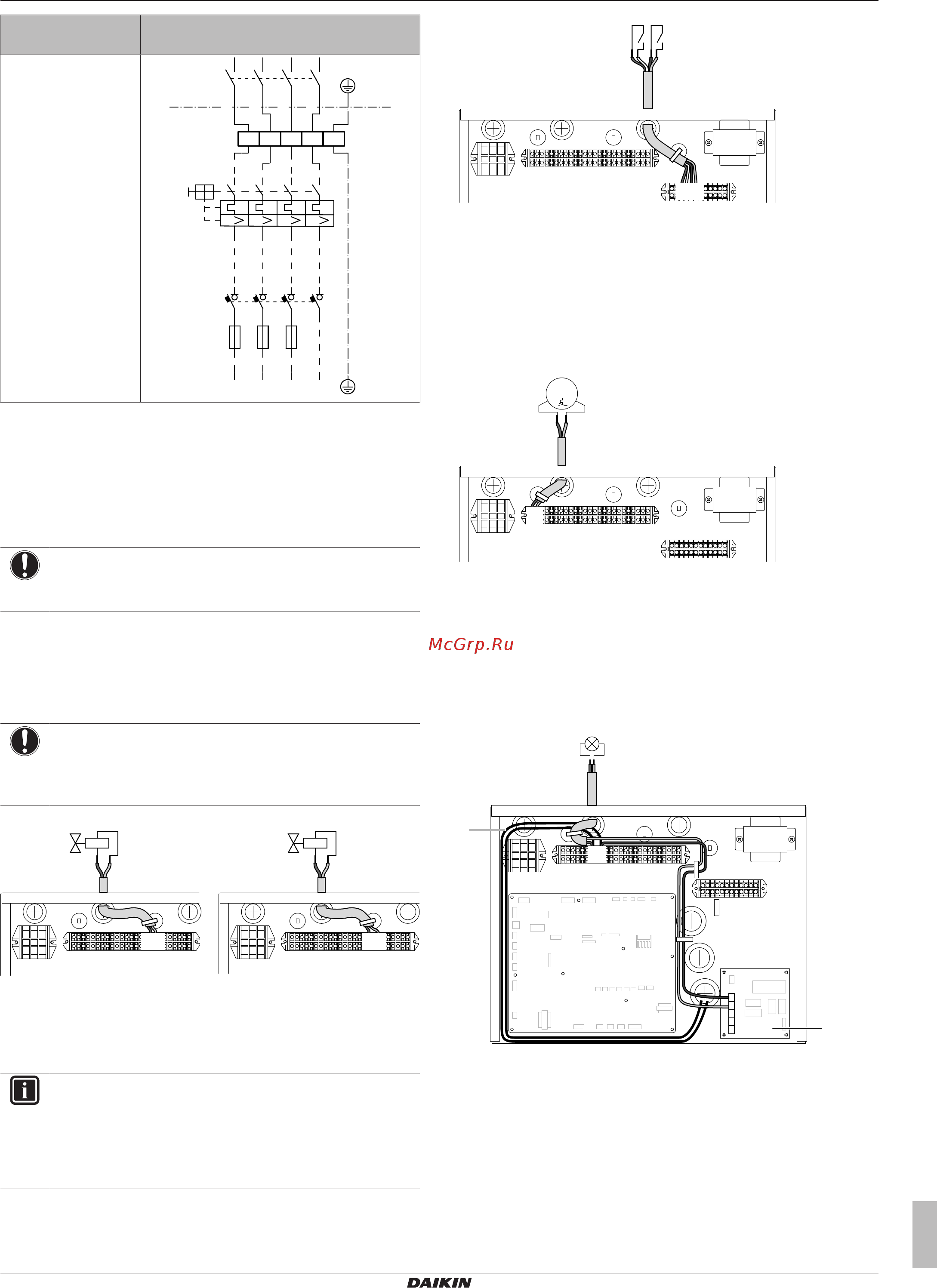

4 Монтаж
Руководство по монтажу
13
EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556067-1 – 2018.10
Модель
(электропитание)
Подключение электропитания к
резервному нагревателю
*9W (3N~400В)
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1
2
3
4
5
6
7
8
F1B
II I I
X6M
2
1
K5M
4
3
6
5
14
13
BRN
GRY
BLK
BLU
F1B Предохранитель защиты от перегрузки (приобретается
на месте). Рекомендуется: 4-полюсный; 20А; кривая
400В; класс отключения C.
K5M Защитный контактор (в нижней распределительной
коробке)
Q1DI Устройство защитного отключения (приобретается на
месте)
SWB Распределительная коробка
X6M Клеммная колодка (приобретается на месте)
ПРИМЕЧАНИЕ
НЕ отсоединяете и не удаляйте кабель питания
резервного нагревателя.
4.4.5 Подсоединение запорного клапана
1 Подсоедините кабель управления клапана к
соответствующим контактам, как показано на приведенном
рисунке.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подсоединяется по-
разному.
X1M
X2M
X1M
X2M
NO NC
M2S M2S
2128
21 29
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.4.6 Подключение электрических счетчиков
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, проверьте полярность.
Положительный вывод СЛЕДУЕТ подсоединять к
контактам X5M/6 и X5M/4; отрицательный к
контактам X5M/5 и X5M/3.
1 Подсоедините кабель электрических счетчиков к
соответствующим контактам, как показано на приведенном
рисунке.
X1M
X2M
X5M
S3S S2S
3
4
56
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.4.7 Подключение насоса горячей воды
бытового потребления
1 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
X5M
1~
M
M2P
1 2
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.4.8 Подключение подачи аварийного
сигнала
1 Подсоедините кабель подачи аварийного сигнала к
соответствующим контактам, как показано на приведенном
рисунке.
X1M
X2M
A4P
X5M
X1M
YC Y1 Y2 Y3 Y4
Y1
YC
a
7 9
b
a Необходима установка EKRP1HB.
b Предварительно проложенная электропроводка между
X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
