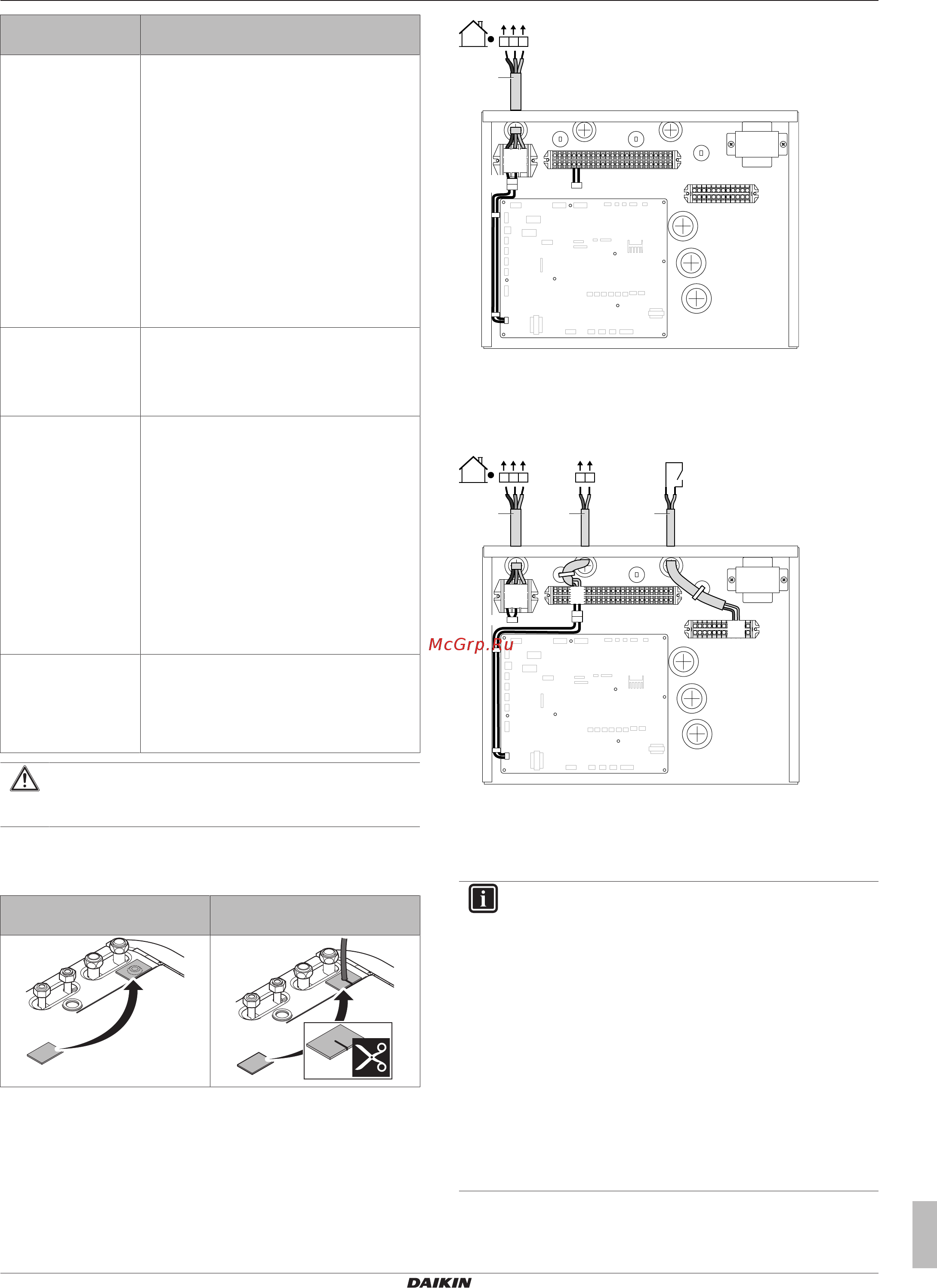

4 Монтаж
Руководство по монтажу
11
EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556067-1 – 2018.10
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
a
Низкое напряжение
▪ Контакт подачи электропитания с
предпочтительным энергосбережением
▪ Интерфейс пользователя (опция)
▪ Цифровые входы потребления энергии
(приобретаются на месте)
▪ Наружный датчик окружающей
температуры (опция)
▪ Комнатный датчик окружающей
температуры (опция)
▪ Электрические счетчики
(приобретаются на месте)
▪ Предохранительный термостат
(приобретается на месте)
b
Высоковольтное
питание
▪ Соединительный кабель
▪ Обычная подача электропитания
▪ Подача электропитания с
предпочтительным энергосбережением
c
Сигнал управления
высокого
напряжения
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ Запорный клапан (приобретается на
месте)
▪ Насос горячей воды бытового
потребления (приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним
источником тепла
▪ Контроль режимов охлаждения/нагрева
помещения
d
Высоковольтное
питание
(устанавливаемый
на заводе кабель)
▪ Питание резервного нагревателя
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4 Загерметизируйте ввод проводки низкого напряжения с
использованием уплотнительной ленты (поставляется в
составе принадлежностей).
Без кабелей низкого
напряжения
С кабелями низкого
напряжения
4.4.3 Подключение основного источника
питания
1 Выполните подключение к сетевому электропитанию.
В случае установки обычного источника электропитания
X1M
X2M
X5M
X11YB
X1A
X11Y
X11YA
1 2 3
1 2 3
a
1 2 3
Обозначение: см. рисунок ниже.
В случае подачи электропитания с предпочтительным
энергосбережением
Подсоедините X11Y к X11YB.
X1M
X2M
X5M
X11Y
X11YB
X1A
1 2 3
1 N L
N L
2 3
S1S
a b c
X11YA
51 2 3 6
910
a Соединительный кабель (=основной источник питания)
b Обычный источник электропитания
c Контакт энергосберегающего источника питания
2 Зафиксируйте кабели с помощью кабельных стяжек на
креплениях стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным
энергосбережением подсоедините X11Y к X11YB.
Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6
зависит от типа подачи электропитания с
предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если подача электропитания с предпочтительным
энергосбережением прерывается в активном
режиме ИЛИ
▪ если не допускается потребление энергии
внутренним агрегатом при подаче электропитания с
предпочтительным энергосбережением в активном
режиме.
