8 Технические данные
Руководство по монтажу
26
EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556067-1 – 2018.10
8 Технические данные
Подмножество новейших технических данных доступно на региональном веб-сайте Daikin (общедоступно). Все новейшие
технические данные доступны на веб-сайте Daikin Business Portal (требуется аутентификация).

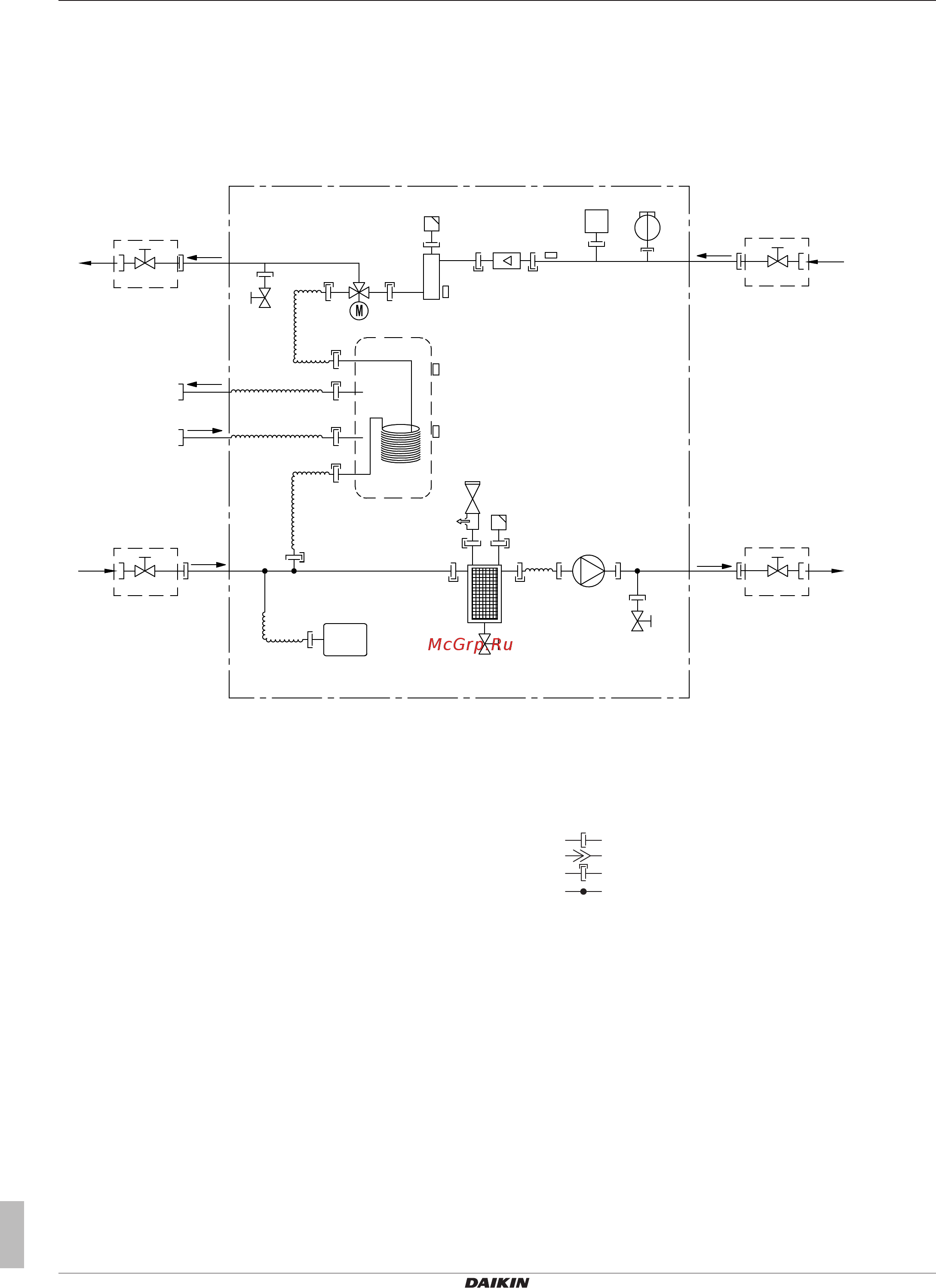

8.1 Схема трубопроводов:
Внутренний блок
3D120611
B1PW
M3S
R8T
R2T
R1T
R5T
A
B
B
d
a2
a1
b2
b1
g
h
k
k
i
j
e
j
k
f
f
S1L
c2
c1
B1L
B
f
B
f
A Сторона воды
B Устанавливается на месте эксплуатации
a1 ВХОД воды для нагрева помещения
a2 ВЫХОД воды для нагрева помещения
b1 Горячая вода бытового потребления: ВХОД холодной
воды
b2 Горячая вода бытового потребления: ВЫХОД горячей
воды
c1 ВХОДНОЕ соединение для воды
c2 ВЫХОДНОЕ соединение для воды
d Насос
e Резервный нагреватель
f Запорный клапан для обслуживания (если установлен)
g Расширительный бак
h Магнитный фильтр/пылеотделитель
i Предохранительный клапан
j Выпуск воздуха
k Сливной клапан
B1L Датчик расхода
B1PW Датчик давления воды в системе нагрева помещения
M3S 3-ходовой клапан (нагрев помещения/горячая вода
бытового потребления)
R1T Термистор (теплообменник— ВЫХОД воды)
R2T Термистор (резервный нагреватель— ВЫХОД воды)
R5T, R8T Термистор (резервуар)
S1L Переключатель потока
Винтовое соединение
Соединение с накидными гайками
Быстроразъемное соединение
Паяное соединение
