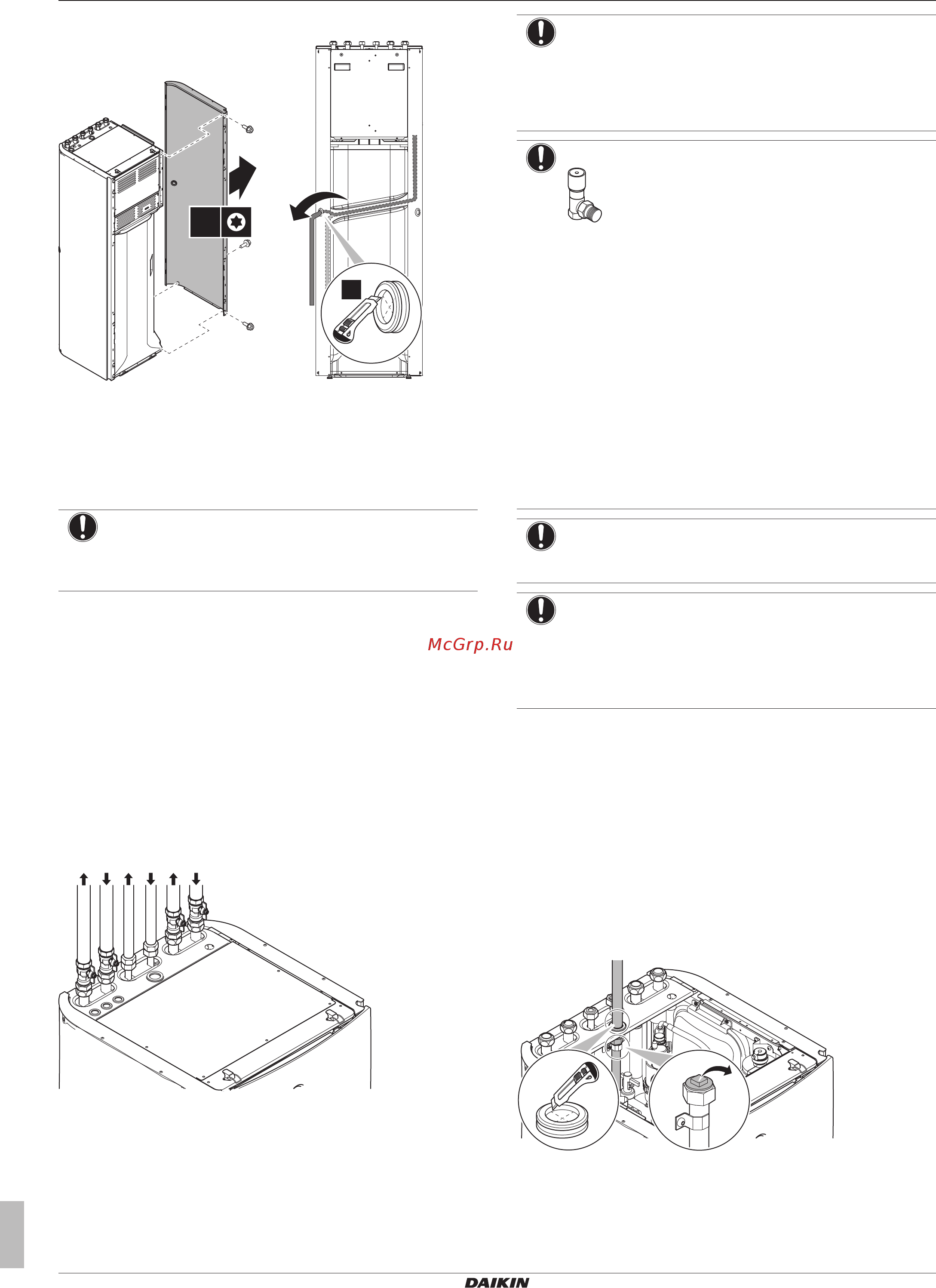

4 Монтаж
Руководство по монтажу
8
EAVH/X16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556067-1 – 2018.10
Вариант 2: через правую боковую панель
1
3×
T25
3
2
4.3 Соединение трубопроводов
воды
4.3.1 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
1 Установите кольцевые уплотнения и запорные клапаны на
соединительных трубопроводах воды наружного агрегата
со стороны внутреннего агрегата.
2 Подсоедините проведенные на месте трубопроводы
наружного агрегата к запорным клапанам.
3 Установите кольцевые уплотнения и запорные клапаны на
трубопроводах воды внутреннего агрегата для нагрева/
охлаждения помещения.
4 Подсоедините проведенные на месте трубопроводы
нагрева/охлаждения помещения обеих зон к запорным
клапанам.
5 Подсоедините трубопроводы входа и выхода горячей воды
бытового потребления к внутреннему агрегату.
c d a b
e f
a Выход нагревающей/охлаждающей воды
b Вход нагревающей/охлаждающей воды
c Выход горячей воды бытового потребления
d Вход холодной воды бытового потребления (подача
холодной воды)
e Выход воды наружного агрегата
f Вход воды наружного агрегата
ПРИМЕЧАНИЕ
Рекомендуется установить запорные клапаны на
соединения входа холодной воды бытового
потребления и выхода горячей воды бытового
потребления. Эти запорные клапаны приобретаются на
месте.
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
▪ Помните о минимальном объеме воды при выборе
места установки перепускного клапана избыточного
давления (на внутреннем агрегате или на
коллекторе). См. раздел «3.2.1 Проверка объема и
расхода воды»на стр.4.
▪ Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «3.2.1 Проверка объема и
расхода воды» на стр. 4 и «6.2.1 Проверка
минимального расхода»на стр.23.
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ПРИМЕЧАНИЕ
Предохранительный клапан (приобретается на месте)
с давлением открытия не более 10 бар должен быть
установлен на входе холодной воды для бытового
потребления в соответствии с применимым
законодательством.
4.3.2 Подсоединение трубопроводов
рециркуляции
Предварительные условия: Требуется только в случае
применения рециркуляции в системе.
1 Снимите верхнюю панель с агрегата, см. «4.1.1 Чтобы
открыть внутренний агрегат»на стр.6.
2 Вырежьте резиновую втулку на верхней части агрегата и
снимите стопор. Соединение рециркуляции располагается
ниже отверстия.
3 Проложите рециркуляционный трубопровод через втулку и
подсоедините его к соединению рециркуляции.
4 Установите на место верхнюю панель.
