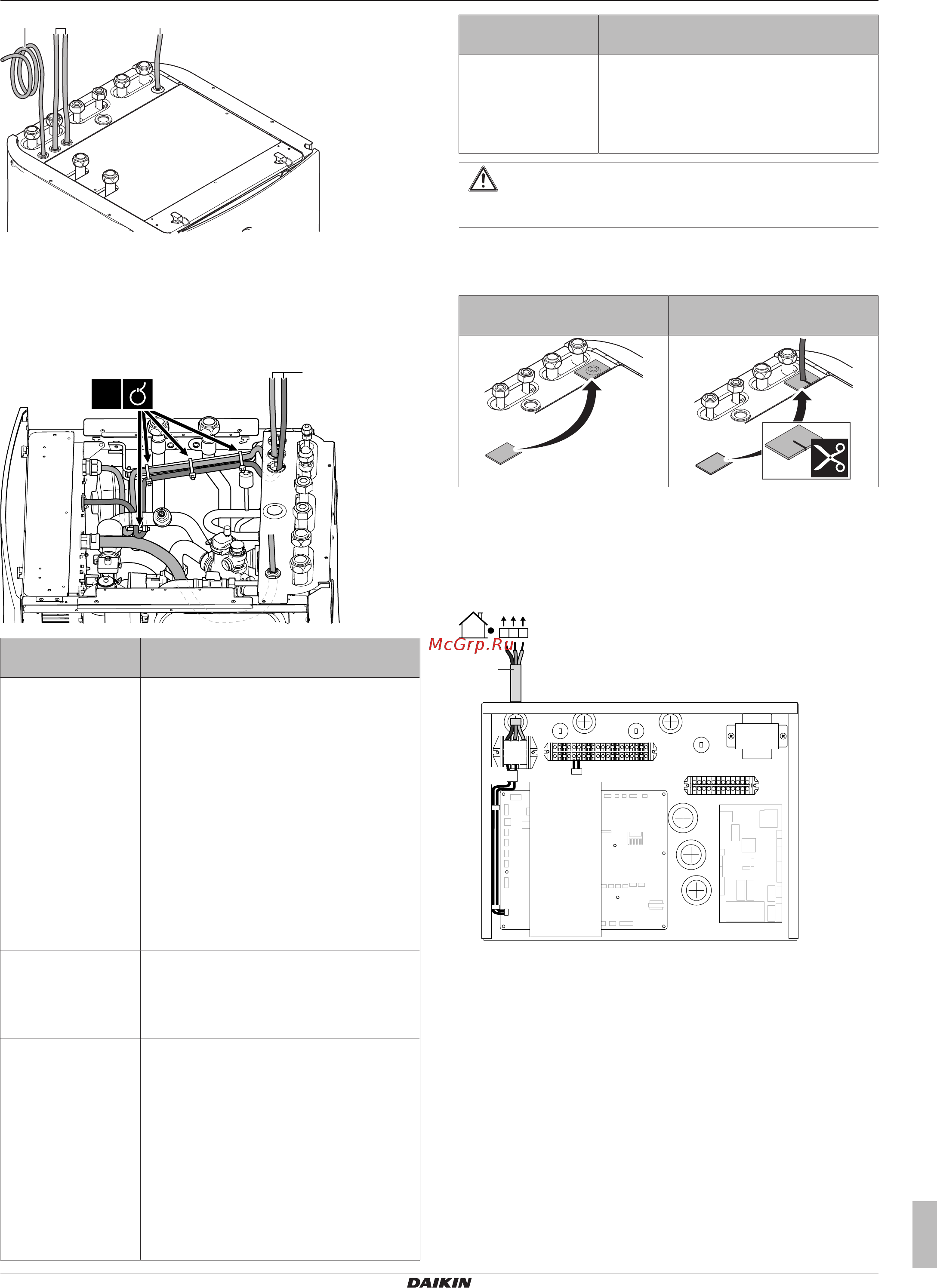

4 Монтаж
Руководство по монтажу
11
EAVZ16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556073-1 – 2018.10
b+c ad
a, b, c Электропроводка, устанавливаемая на месте (см.
таблицу ниже)
d Устанавливаемый на заводе кабель для
электропитания резервного нагревателя
3 Проводка внутри агрегата должна быть выполнена, как
описано ниже. Зафиксируйте кабель на кабелепроводе с
помощью кабельных стяжек:
a
4×
b+c
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
a
Низкое напряжение
▪ Контакт подачи электропитания с
предпочтительным энергосбережением
▪ Интерфейс пользователя (опция)
▪ Цифровые входы потребления энергии
(приобретаются на месте)
▪ Наружный датчик окружающей
температуры (опция)
▪ Комнатный датчик окружающей
температуры (опция)
▪ Электрические счетчики
(приобретаются на месте)
▪ Предохранительный термостат
(приобретается на месте)
b
Высоковольтное
питание
▪ Соединительный кабель
▪ Обычная подача электропитания
▪ Подача электропитания с
предпочтительным энергосбережением
c
Сигнал управления
высокого
напряжения
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ Запорный клапан (приобретается на
месте)
▪ Насос горячей воды бытового
потребления (приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним
источником тепла
▪ Управление нагревом помещения
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
d
Высоковольтное
питание
(устанавливаемый
на заводе кабель)
▪ Питание резервного нагревателя
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4 Загерметизируйте ввод проводки низкого напряжения с
использованием уплотнительной ленты (поставляется в
составе принадлежностей).
Без кабелей низкого
напряжения
С кабелями низкого
напряжения
4.4.3 Подключение основного источника
питания
1 Выполните подключение к сетевому электропитанию.
В случае установки обычного источника электропитания
X1M
X2M
X5M
A5P
X11YB
X1A
1 2 3
1 2 3
a
X11Y
X11YA
1 2 3
Обозначение: см. рисунок ниже.
В случае подачи электропитания с предпочтительным
энергосбережением
Подсоедините X11Y к X11YB.
