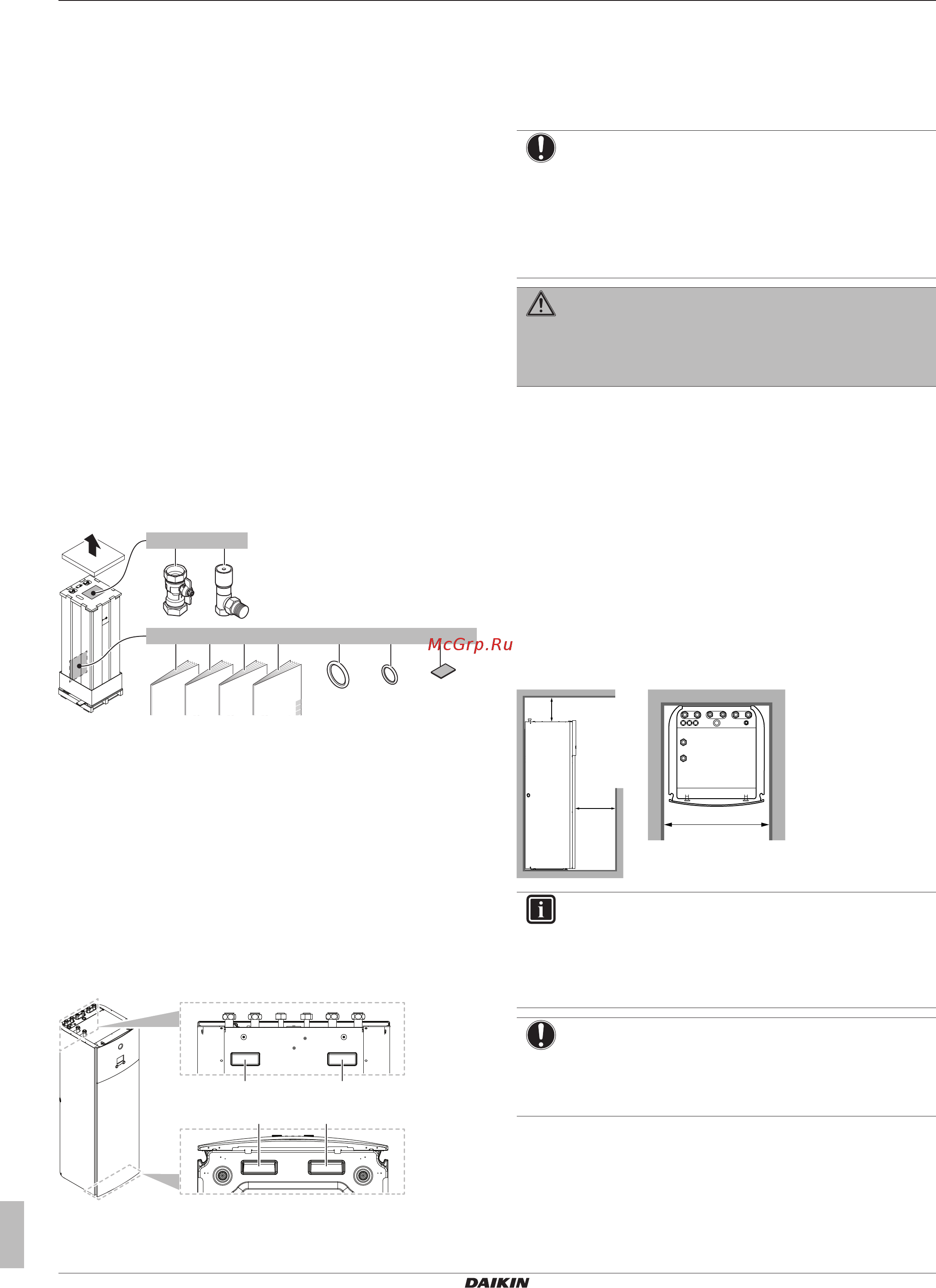

2 Информация о блоке
Руководство по монтажу
4
EAVZ16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556073-1 – 2018.10
▪ Приложение для дополнительного оборудования:
▪ Дополнительная информация об установке
дополнительного оборудования
▪ Формат: Документ (в ящике внутреннего агрегата) + Файлы
на веб-странице http://www.daikineurope.com/support-and-
manuals/product-information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
доступны через корпоративную сеть Daikin (требуется
авторизация).
2 Информация о блоке
2.1 Внутренний блок
2.1.1 Снятие аксессуаров с внутреннего
блока
6×
12×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
a Запорные клапаны для контура воды
b Перепускной клапан избыточного давления
c Общие правила техники безопасности
d Приложение для опционного оборудования
e Руководство по монтажу внутреннего агрегата
f Руководство поэксплуатации
g Уплотнительные кольца для запорных клапанов (контур
воды для нагрева помещения)
h Уплотнительные кольца для запорных клапанов,
приобретаемых на месте (контур горячей воды
бытового потребления)
i Уплотнительная лента для ввода проводки низкого
напряжения
2.1.2 Транспортировка внутреннего агрегата
Используйте для переноски агрегата ручки, расположенные
сзади и снизу.
b
a a
b
a Ручки на задней стороне агрегата
b Ручки на нижней стороне агрегата. Осторожно
наклоните агрегат назад, чтобы ручки стали видны.
3 Подготовка
3.1 Как подготовить место
установки
ПРИМЕЧАНИЕ
Этот агрегат предназначен для работы в двух
температурных зонах:
▪ подогрев полов в основной зоне; это зона с
наименьшей температурой воды,
▪ радиаторы в дополнительной зоне; это зона с
наибольшей температурой воды.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
3.1.1 Требования к месту установки
внутреннего блока
▪ Внутренний агрегат предназначен только для монтажа в
помещении и рассчитан на следующий диапазон окружающей
температуры:
▪ Режим нагрева помещения: 5~30°C
▪ Охлаждение помещения: 5~35°C (только в сочетании с
комплектом EKHVCONV2)
▪ Производство горячей воды бытового потребления: 5~35°C
▪ Максимальный перепад высот между внутренним и наружным
агрегатами составляет 20м.
▪ Помните следующие правила организации пространства при
установке:
≥300
≥600
≥
500
(mm)
ИНФОРМАЦИЯ
Если пространство для монтажа ограничено, перед
установкой блока в окончательное положение
выполните следующее: «4.2.2 Подсоединение
сливного шланга к сливу» на стр. 7. Для этого
требуется снять одну или обе боковые панели.
ПРИМЕЧАНИЕ
Когда температура в нескольких помещениях
регулируется посредством 1 термостата, НЕ
устанавливайте термостатический клапан на источнике
тепла в том помещении, где установлен термостат.
