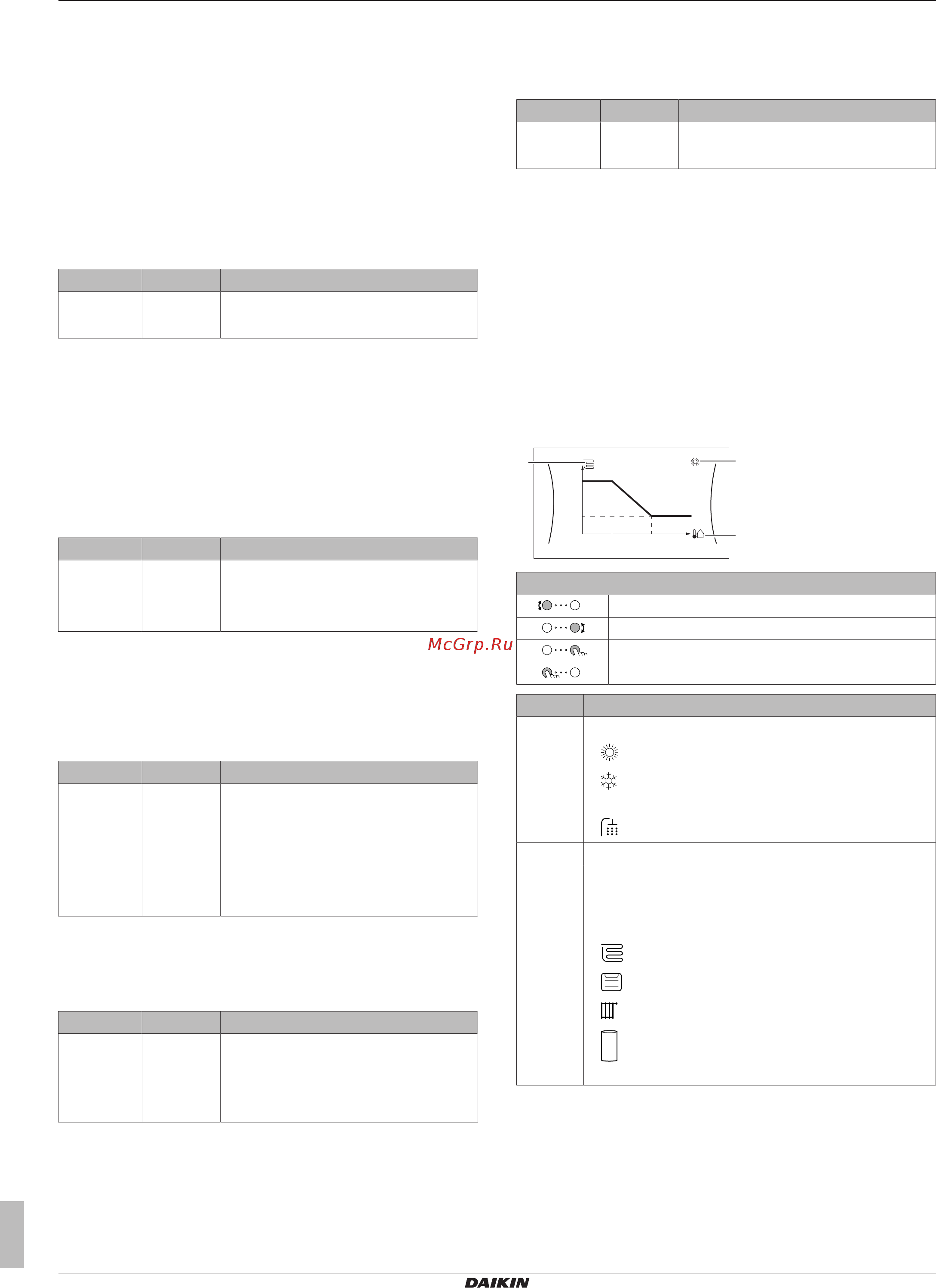

5 Конфигурирование
Руководство по монтажу
20
EAVZ16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556073-1 – 2018.10
Расписание
Указывает, соответствует ли требуемая температура воды на
выходе расписанию. Влияние режима уставки температуры
воды на выходе [2.4] выглядит следующим образом:
▪ При настройке Фиксированное режима уставки температуры
воды на выходе предусмотренные расписанием действия
включают в себя значения требуемой температуры воды на
выходе, предварительно заданные или определенные
пользователем.
▪ При настройке Зависимый от погоды режима уставки
температуры воды на выходе предусмотренные расписанием
действия включают в себя требуемые переключения,
предварительно заданные или определенные пользователем.
# Код Описание
[2.1] Отсутствуе
т
▪ 0: Нет
▪ 1: Да
5.2.6 Мастер настройки конфигурации:
Дополнительная зона
Здесь можно задать самые важные настройки для
дополнительной зоны воды на выходе.
Тип источника
Для получения дополнительной информации об этой функции
см. раздел «5.2.5 Мастер настройки конфигурации: Основная
зона»на стр.19.
# Код Описание
[3.7] [2‑0D] ▪ 0: Нагрев полов
▪ 1: Блок фанкойла
▪ 2: Радиатор
Управление
Здесь отображается тип управления, но он не подлежит
регулировке. Это определяется типом управления для основной
зоны. Для получения дополнительной информации об этой
функции см. раздел «5.2.5 Мастер настройки конфигурации:
Основная зона»на стр.19.
# Код Описание
[3.9] Отсутствуе
т
▪ 0: Вода на выходе, если тип
управления для основной зоны
Вода на выходе.
▪ 1: Внешний комнатный термостат,
если тип управления для основной
зоны Внешний комнатный термостат
или Комнатный термостат.
Режим уставки
Для получения дополнительной информации об этой функции
см. раздел «5.2.5 Мастер настройки конфигурации: Основная
зона»на стр.19.
# Код Описание
[3.4] Отсутствуе
т
▪ 0: Фиксированное
▪ 1: Зависимый от погоды нагрев,
фиксированное охлаждение
▪ 2: Зависимый от погоды
Если выбран вариант Зависимый от погоды, следующим
отображается подробный экран с кривыми зависимости от
погоды. Также см. раздел «5.2.7 Подробный экран с кривой
зависимости от погоды»на стр.20.
Расписание
Указывает, соответствует ли требуемая температура воды на
выходе расписанию. Также см. раздел «5.2.5Мастер настройки
конфигурации: Основная зона»на стр.19.
# Код Описание
[3.1] Отсутствуе
т
▪ 0: Нет
▪ 1: Да
5.2.7 Подробный экран с кривой
зависимости от погоды
При работе в режиме зависимости от погоды требуемая
температура в резервуаре определяется автоматически в
зависимости от средней температуры снаружи. Когда
температура снаружи ниже, температура в резервуаре должна
быть выше, поскольку водопроводные трубы будут холоднее, и
наоборот.
Кривые зависимости от погоды определяются двумя уставками:
▪ Уставка (X1, Y2)
▪ Уставка (X2, Y1)
Кривая зависимости от погоды:
X1
Y1
Y2
X2
Y
a
X
Возможные действия на этом экране
Переход через значения температуры.
Изменение температуры.
Переход к следующей температуре.
Подтверждение изменений и продолжение.
Позиция Описание
a Возможные зоны в зависимости от погоды:
▪
: Нагрев основной или дополнительной зоны
▪
: Охлаждение основной или дополнительной
зоны (только с установленным EKHVCONV2)
▪
: Горячая вода бытового потребления
X, X1, X2 Температура окружающего воздуха снаружи
Y, Y1, Y2 Требуемая температура в резервуаре или
температура воды на выходе. Символ, показанный
здесь, соответствует нагревательному прибору для
этой зоны:
▪
: Нагрев полов
▪
: Фанкойл
▪
: Радиатор
▪
: Резервуар горячей воды бытового
потребления
5.2.8 Мастер настройки конфигурации:
Резервуар
Режим нагрева
Горячая вода бытового потребления может быть подготовлена
тремя различными путями. Они отличаются друг от друга тем,
каким образом устанавливается требуемая температура
резервуара и как агрегат воздействует на нее.
