4 Монтаж
Руководство по монтажу
6
EAVZ16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556073-1 – 2018.10
Тип резервного
нагревателя
Электропитани
е
Необходимое количество
жил кабеля
*6V 1N~ 230В (6V) 2+GND
3~ 230В (6T1) 3+GND
*9W 3N~ 400В 4+GND
4 Монтаж

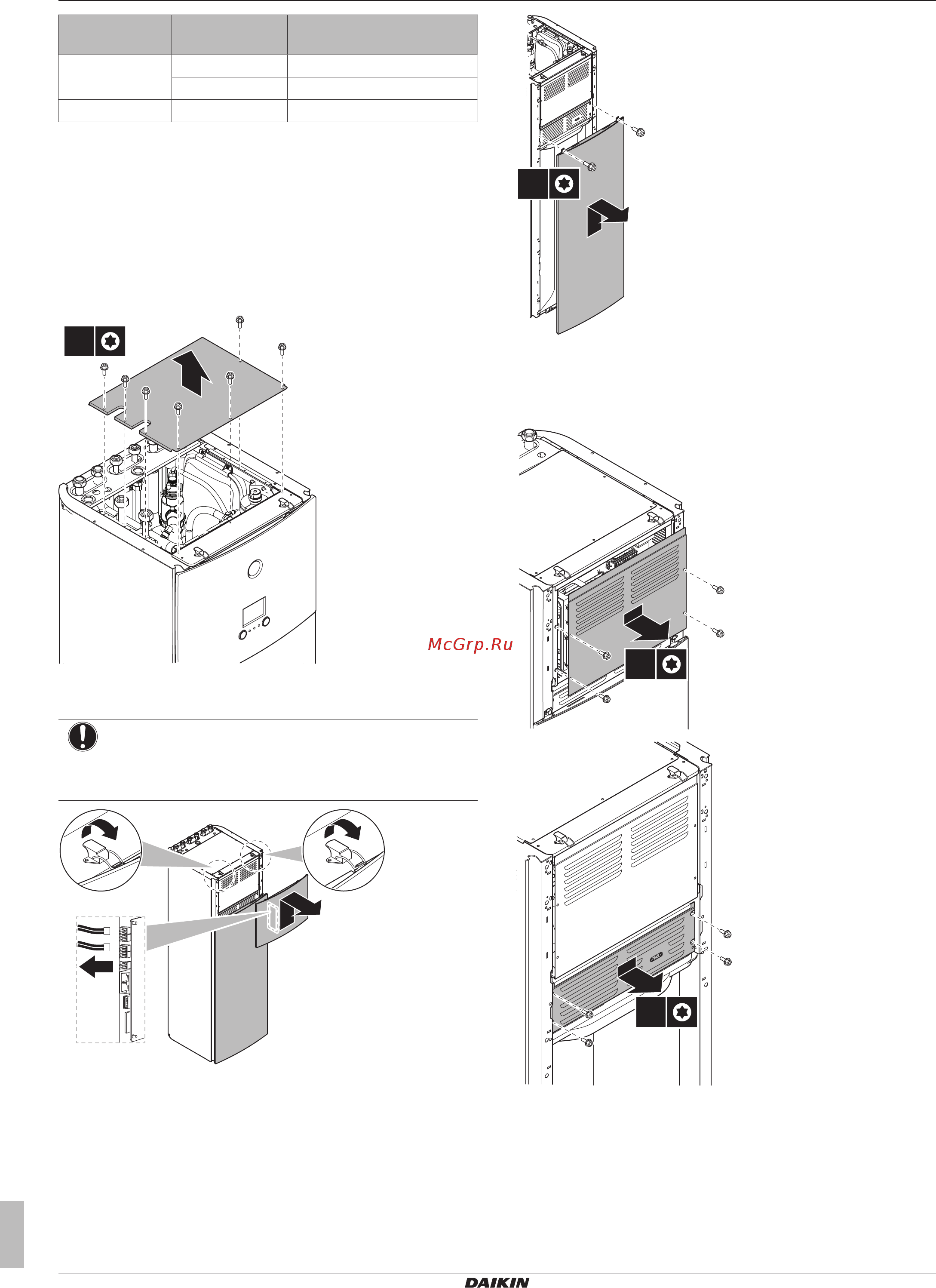

4.1 Открытие агрегата
4.1.1 Чтобы открыть внутренний агрегат
1 Снимите верхнюю панель.
7×
T25
2 Снимите панель интерфейса пользователя. Откройте петли
вверху и сдвиньте верхнюю панель вверх.
ПРИМЕЧАНИЕ
При снятии панели интерфейса пользователя также
отсоедините кабели на задней стороне панели, чтобы
предотвратить повреждение.
2
1
1
3
3 При необходимости снимите переднюю панель. Это
требуется, например, в следующих случаях:
▪ «4.1.3 Опускание распределительной коробки на
внутренний агрегат»на стр.6
▪ «4.2.2 Подсоединение сливного шланга к сливу» на
стр.7
▪ Если требуется доступ к распределительной коробке
высокого напряжения
2×
T25
4.1.2 Чтобы открыть крышку
распределительной коробки
внутреннего агрегата
4×
T25
4×
T25
4.1.3 Опускание распределительной коробки
на внутренний агрегат
Во время монтажа вам потребуется доступ к внутренней части
внутреннего агрегата. Для облегчения доступа спереди
переместите распределительную коробку ниже на агрегат, как
описано:
