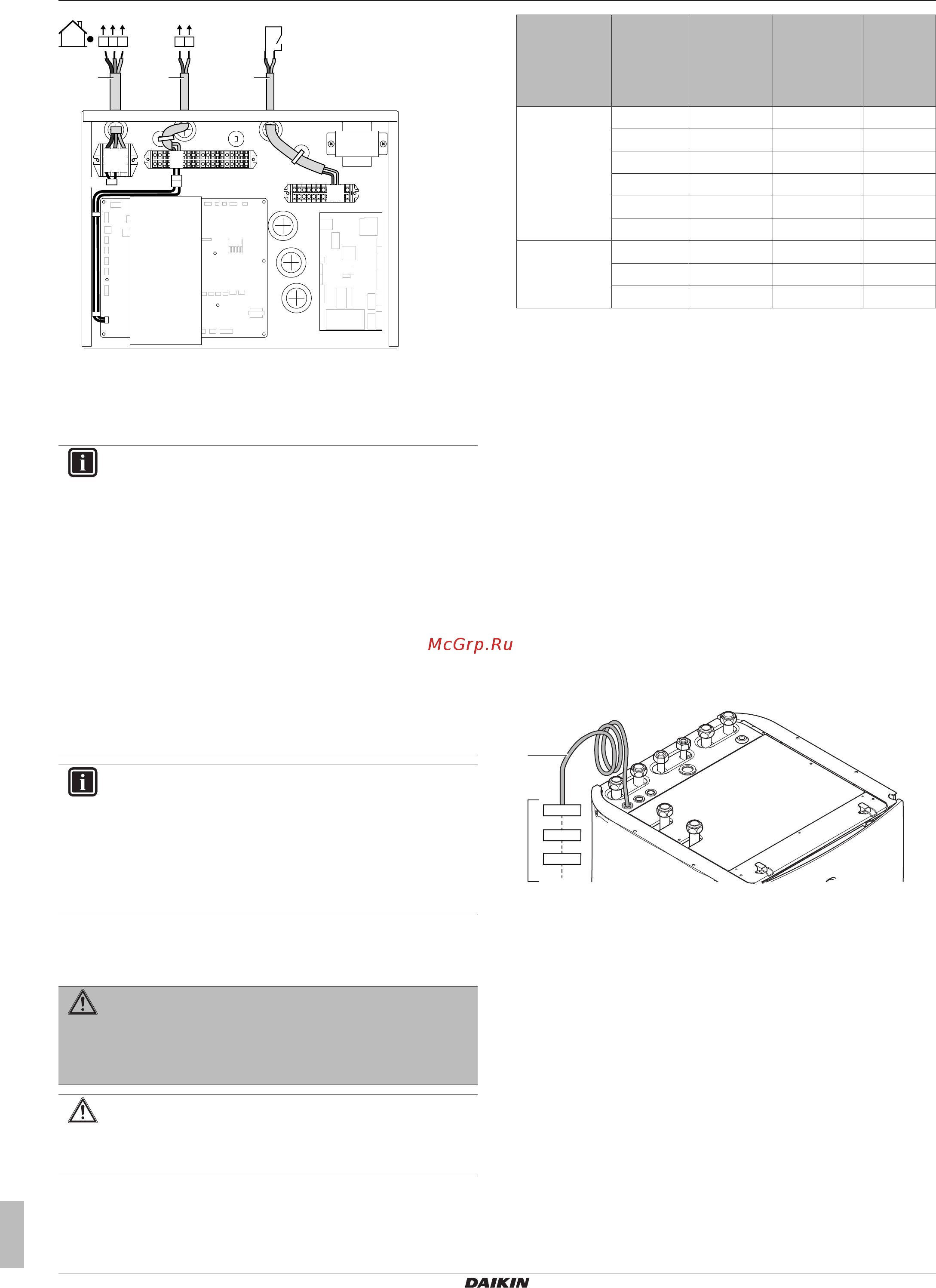

4 Монтаж
Руководство по монтажу
12
EAVZ16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556073-1 – 2018.10
X1M
X2M
X5M
A5P
X11Y
X11YB
X1A
1 2 3
1 N L
N L
2 3
S1S
a b c
X11YA
51 2 3 6
910
a Соединительный кабель (=основной источник питания)
b Обычный источник электропитания
c Контакт энергосберегающего источника питания
2 Зафиксируйте кабели с помощью кабельных стяжек на
креплениях стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным
энергосбережением подсоедините X11Y к X11YB.
Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6
зависит от типа подачи электропитания с
предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если подача электропитания с предпочтительным
энергосбережением прерывается в активном
режиме ИЛИ
▪ если не допускается потребление энергии
внутренним агрегатом при подаче электропитания с
предпочтительным энергосбережением в активном
режиме.
ИНФОРМАЦИЯ
Контакт подачи электропитания с предпочтительным
энергосбережением подсоединяется к тем же клеммам
(X5M/9+10), что и предохранительный термостат для
дополнительной зоны. Система может содержать ИЛИ
подачу электропитания с предпочтительным
энергосбережением, ИЛИ предохранительный
термостат для дополнительной зоны.
4.4.4 Подсоединение электропитания к
резервному нагревателю
ПРЕДУПРЕЖДЕНИЕ
Резервный нагреватель ДОЛЖЕН подключаться к
отдельному источнику питания и ДОЛЖЕН защищаться
защитными устройствами согласно действующему
законодательству.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен,
всегда подключайте электропитание резервного
нагревателя и кабель заземления.
В зависимости от модели внутреннего агрегата мощность
резервного нагревателя может меняться. Позаботьтесь о том,
чтобы электропитание соответствовало мощности резервного
нагревателя, как указано в приведенной ниже таблице.
Тип
резервного
нагревателя
Мощность
резервног
о
нагревате
ля
Электропи
тание
Максималь
ный
рабочий ток
Z
max
*6V 2кВт 1N~230В
(c)
9A —
4кВт 1N~230В
(c)
17A
(a)(b)
0,22Ω
6кВт 1N~230В
(c)
26А
(a)(b)
0,22Ω
2кВт 3~230В
(d)
5A —
4кВт 3~230В
(d)
10A —
6кВт 3~230В
(d)
15А —
*9W 3кВт 3N~400В 4A —
6кВт 3N~400В 9A —
9кВт 3N~400В 13А —
(a) Оборудование соответствует требованиям EN/
IEC61000-3-12 (Европейский/международный
технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием,
подключенным к низковольтным системам общего
пользования, с входным током >16А и ≤75А на фазу.).
(b) Данное оборудование соответствует требованиям EN/
IEC61000-3-11 (Европейский/международный
технический стандарт, устанавливающий пределы по
изменениям напряжения, колебаниям напряжения и
мерцанию в низковольтных системах электропитания
для оборудования с номинальным током ≤75А) при
условии, что полное сопротивление системы Z
sys
меньше или равно Z
max
в точке сопряжения подвода
питания пользователю с системой общего
пользования. Ответственность за подключение
оборудования только к подводу питания, системное
сопротивление Z
sys
которого меньше либо равно Z
max
,
несет установщик или пользователь оборудования.
При необходимости следует проконсультироваться с
оператором распределительной сети.
(c) (6V)
(d) (6T1)
Подключите электропитание к резервному нагревателю, как
описано ниже:
X6M
F1B
Q1DI
a
b
a Устанавливаемый на заводе-изготовителе кабель,
подсоединенный к контактору резервного нагревателя
внутри распределительной коробки (K5M)
b Электропроводка, устанавливаемая на месте (см.
таблицу ниже)
