4 Монтаж
Руководство по монтажу
14
EAVZ16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556073-1 – 2018.10
X1M
X2M
X5M
1~
M
M2P
1 2
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.4.8 Подключение подачи аварийного
сигнала

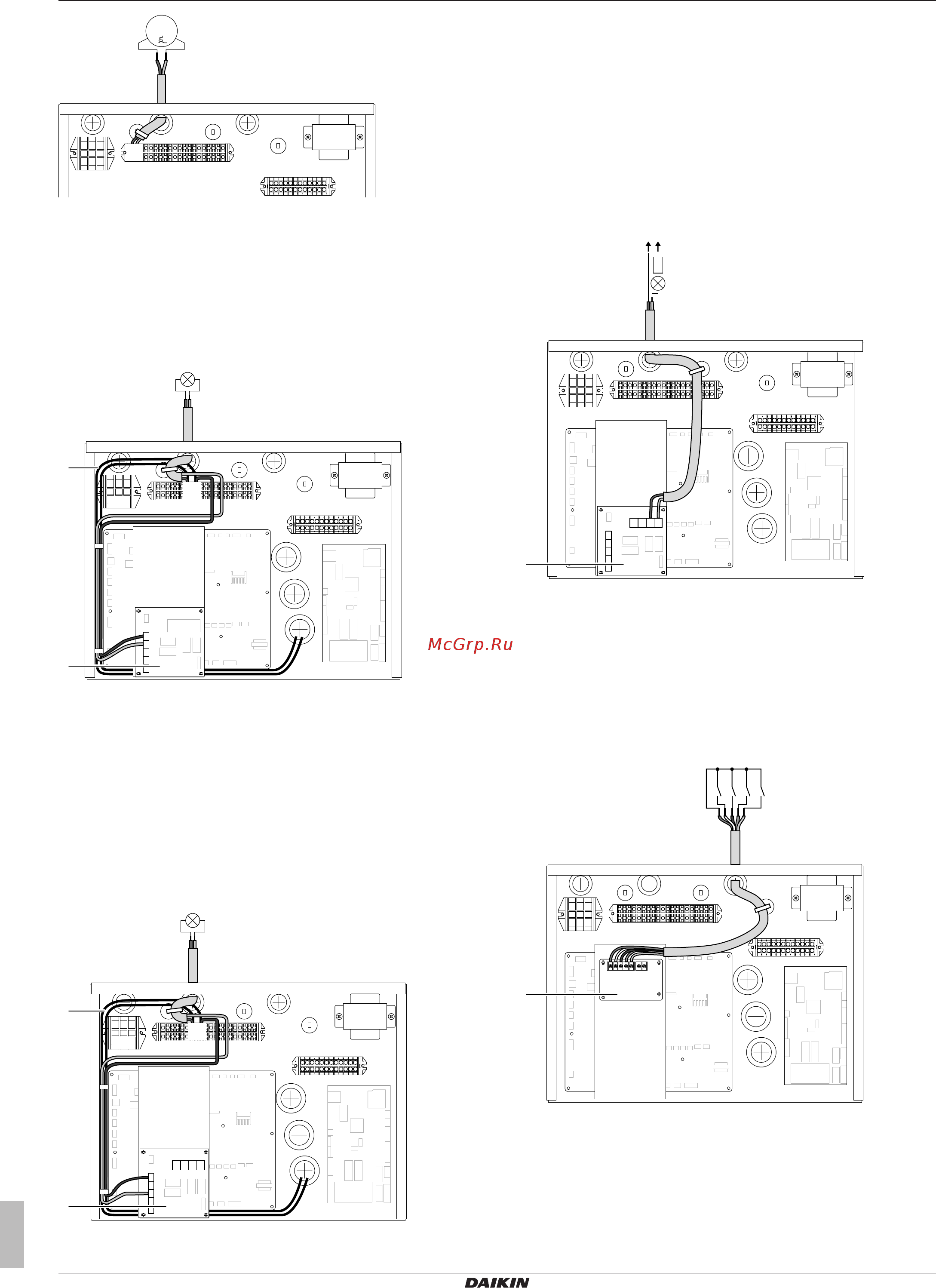

1 Подсоедините кабель подачи аварийного сигнала к
соответствующим контактам, как показано на приведенном
рисунке.
X2M
X5M
X1M
A5P
A4P
YC Y1 Y2 Y3 Y4
X1M
Y1
YC
7 9
a
b
a Необходима установка EKRP1HB.
b Предварительно проложенная электропроводка между
X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.4.9 Подключение выхода ВКЛ/ВЫКЛ
нагрева помещения
1 Подсоедините кабель выхода ВКЛ./ВЫКЛ.нагрева
помещения к соответствующим контактам, как показано на
рисунке ниже.
X2M
X5M
X1M
A5P
A4P
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X1M
X4 X3
a
b
Y2
YC
7 9
a Необходима установка EKRP1HB.
b Предварительно проложенная электропроводка между
X2M/7+9 и Q1L (=тепловая защита резервного
нагревателя). НЕ изменяйте.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.4.10 Подключение переключения на
внешний источник тепла
1 Подсоедините кабель переключения на внешний источник
тепла к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
X5M
A5P
A4P
X1M
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X4 X3
N L
a
a Необходима установка EKRP1HB.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
4.4.11 Подключение цифровых вводов
потребления энергии
1 Подсоедините кабель цифровых входов потребления
энергии к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
X5M
A8P
A5P
12345
X801M
S6S
S7S
S8S
S9S
a
a Необходима установка EKRP1AHTA.
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
