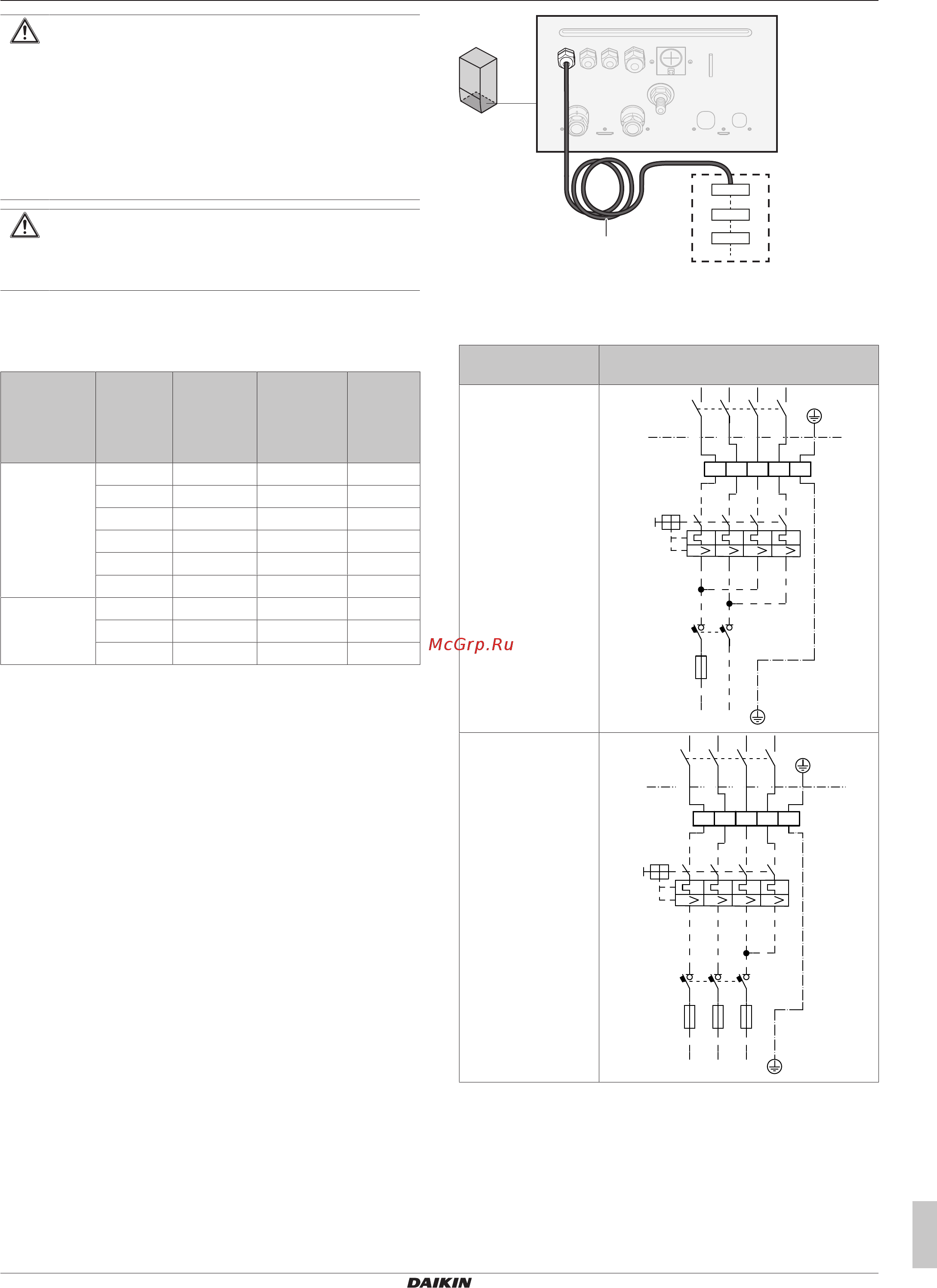

5 Подключение электрооборудования
Руководство по монтажу
13
ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P586453-1 – 2019.07
ПРЕДОСТЕРЕЖЕНИЕ
Если во внутреннем агрегате имеется резервуар с
встроенным электрическим вспомогательным
нагревателем, необходима отдельная цепь
электропитания для резервного нагревателя и
вспомогательного нагревателя. НЕ ДОПУСКАЕТСЯ
подключение к цепи электропитания, которая уже
питает других потребителей. Эта цепь электропитания
должна быть защищена защитными устройствами в
соответствии с действующими нормативами.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы гарантировать, что блок полностью заземлен,
всегда подключайте электропитание резервного
нагревателя и кабель заземления.
В зависимости от модели внутреннего агрегата мощность
резервного нагревателя может быть разной. Проверьте, чтобы
электропитание соответствовало мощности резервного
нагревателя согласно таблице ниже.
Модель
резервного
нагревателя
Мощность
резервног
о
нагревате
ля
Электропи
тание
Максималь
ный
рабочий ток
Z
max
*6V 2кВт 1N~230В
(a)
9A —
4кВт 1N~230В
(a)
17A
(b)(c)
0,22Ω
6кВт 1N~230В
(a)
26A
(b)(c)
0,22Ω
2кВт 3~230В
(d)
5A —
4кВт 3~230В
(d)
10A —
6кВт 3~230В
(d)
15А —
*9W 3кВт 3N~400В 4A —
6кВт 3N~400В 9A —
9кВт 3N~400В 13А —
(a)
6V
(b)
Оборудование соответствует требованиям EN/
IEC61000-3-12 (Европейский/международный
технический стандарт, устанавливающий пределы
по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным
системам общего пользования, с входным током в
каждой фазе >16А и ≤75А).
(c)
Данное оборудование соответствует требованиям
EN/IEC61000‑3‑11 (Европейский/международный
технический стандарт, устанавливающий пределы
по изменениям напряжения, колебаниям напряжения
и мерцанию в низковольтных системах
электропитания для оборудования с номинальным
током ≤75А) при условии, что полное сопротивление
системы Z
sys
меньше или равно Z
max
в точке
подключения линии электропитания пользователя к
системе общего пользования. Установщик или
пользователь оборудования несет ответственность
за подключение только к системе электроснабжения,
сопротивление которого Z
sys
меньше или равно Z
max
.
При необходимости для этого следует
проконсультироваться с оператором
распределительной сети.
(d)
6T1
Подключите электропитание резервного нагревателя
следующим образом:
a
b
X6M
F1B
Q1DI
a Установленный на заводе-изготовителе кабель,
который подключен к контактору резервного
нагревателя в распределительной коробке (K5M для
моделей *6V и *9W)
b Внешняя электропроводка (см. таблицу ниже)
Модель
(электропитание)
Подключение электропитания
резервного нагревателя
*6V (6V: 1N~230В)
1N~, 50 Hz
230 V AC
SWB
4
3
6
5
2
1
K5M
14
13
Q1DI
1
2
3
4
5
6
7
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
*6V (6T1: 3~230В)
SWB
3~, 50 Hz
230 V AC
4
3
6
5
2
1
K5M
14
13
1
2
3
4
5
6
7
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
