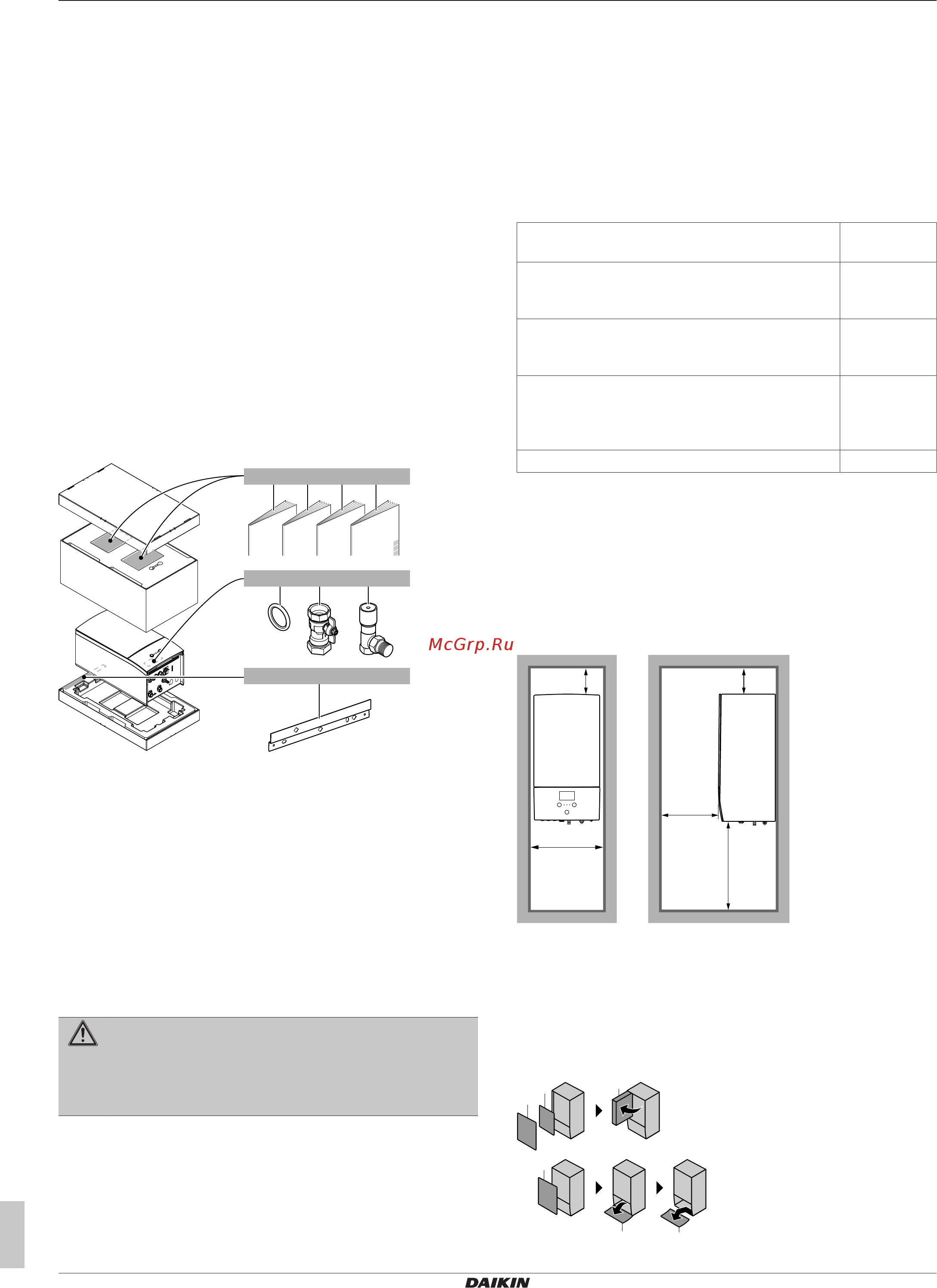

2 Информация о блоке
Руководство по монтажу
4
ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P586453-1 – 2019.07
▪ Приложение по дополнительному оборудованию:
▪ Дополнительная информация по монтажу дополнительного
оборудования
▪ Вид: печатный (в коробке с агрегатом) + электронный в
виде файлов на веб-странице http://www.daikineurope.com/
support-and-manuals/product-information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
2 Информация о блоке
2.1 Внутренний блок
2.1.1 Снятие аксессуаров с внутреннего
блока
Некоторые принадлежности расположены внутри агрегата.
Чтобы открыть агрегат, см. раздел «3.2.1 Чтобы открыть
внутренний агрегат» [44].
1× 1× 1× 1×
a b c d
2×4× 1×
fe g
1×
h
a Общие правила техники безопасности
b Приложение для опционного оборудования
c Руководство по монтажу внутреннего агрегата
d Руководство поэксплуатации
e Уплотнительное кольцо для запорного клапана
f Запорный клапан
g Перепускной клапан избыточного давления
h Настенный кронштейн
3 Монтаж агрегата
3.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
3.1.1 Требования к месту установки
внутреннего блока
▪ Внутренний агрегат предназначен только для монтажа в
помещении и рассчитан на следующий диапазон окружающей
температуры:
▪ Режим нагрева помещения: 5~30°C
▪ Режим охлаждения помещения: 5~35°C
▪ Производство горячей воды бытового потребления: 5~35°C
▪ Помните рекомендации по расстояниям:
Максимальная разность высоты установки
внутреннего и наружного агрегата
10м
Максимальная разность высоты установки
резервуара горячей воды бытового потребления
и наружного агрегата
10м
Максимальная длина водяных труб между
внутренним агрегатом и резервуаром горячей
воды бытового потребления
10м
Максимально допустимое расстояние между 3-
ходовым клапаном и внутренним агрегатом
(только для систем с резервуаром горячей воды
бытового потребления)
3м
Максимальная общая длина водяных труб 50м
(a)
(a)
Точную длину водяных труб можно определить с
помощью программы Hydronic Piping Calculation.
Программа Hydronic Piping Calculation является
частью программного обеспечения Heating Solutions
Navigator, которое доступно на веб-сайте https://
professional.standbyme.daikin.eu. Если нет доступа к
программному обеспечению Heating Solutions
Navigator, то обратитесь к своему дилеру.
▪ Помните следующие правила организации пространства при
установке:
H≥1150
≥200
≥200
≥500
(mm)
≥450
3.2 Снятие/установка панелей
агрегата
3.2.1 Чтобы открыть внутренний агрегат
Обзор
1
2
3
1
4
4
