4 Монтаж трубопроводов
Руководство по монтажу
7
ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P586453-1 – 2019.07
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/
охлаждения помещения контролируется дистанционно
управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
Минимальный расход
Убедитесь, что минимальный расход в установке гарантируется
при любых условиях. Этот минимальный расход — это расход,
требуемый во время размораживания/работы резервного
нагревателя. Для этой цели используйте перепускной клапан
избыточного давления, поставляемый вместе с агрегатом, и
обеспечьте соблюдение требований по минимальному объему
воды.
ПРИМЕЧАНИЕ
Для гарантии надлежащей работы рекомендуется,
чтобы во время подготовки горячей воды бытового
потребления расход составлял не менее 28л/мин.
ПРИМЕЧАНИЕ
В случае низкой температуры контура воды, в который
добавлен гликоль, расход НЕ отображается на
интерфейсе пользователя. В этом случае
минимальный расход можно проверить посредством
теста насоса (убедитесь в том, что на интерфейсе
пользователя НЕ отображается ошибка 7H).
ПРИМЕЧАНИЕ
Когда управление циркуляцией в каждом или в
определенном контуре нагрева помещения
осуществляется посредством дистанционно
управляемых клапанов, важно поддерживать
минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода,
формируется ошибка расхода 7H (нет нагрева или
работы).
Дополнительная информация приведена в руководстве по
применению для установщика.
Минимально допустимый расход
25л/мин
См. рекомендуемую процедуру в разделе «7.2 Перечень
проверок во время пуско-наладки» [429].
4.1.2 Требования к резервуару стороннего
производителя
Используемый резервуар стороннего производителя должен
соответствовать следующим требованиям:
▪ Змеевик теплообменника резервуара ≥1,8м².
▪ Термистор резервуара должен располагаться над змеевиком
теплообменника.
▪ Вспомогательный нагреватель резервуара должен
располагаться над змеевиком теплообменника.
ПРИМЕЧАНИЕ
Рабочие характеристики резервуаров сторонних
производителей НЕ МОГУТ быть предоставлены или
гарантированы.
ПРИМЕЧАНИЕ
Когда подключается резервуар стороннего
производителя, настройте тип резервуара EKHWS.
4.2 Соединение трубопроводов
воды
4.2.1 Для соединения трубопроводов воды

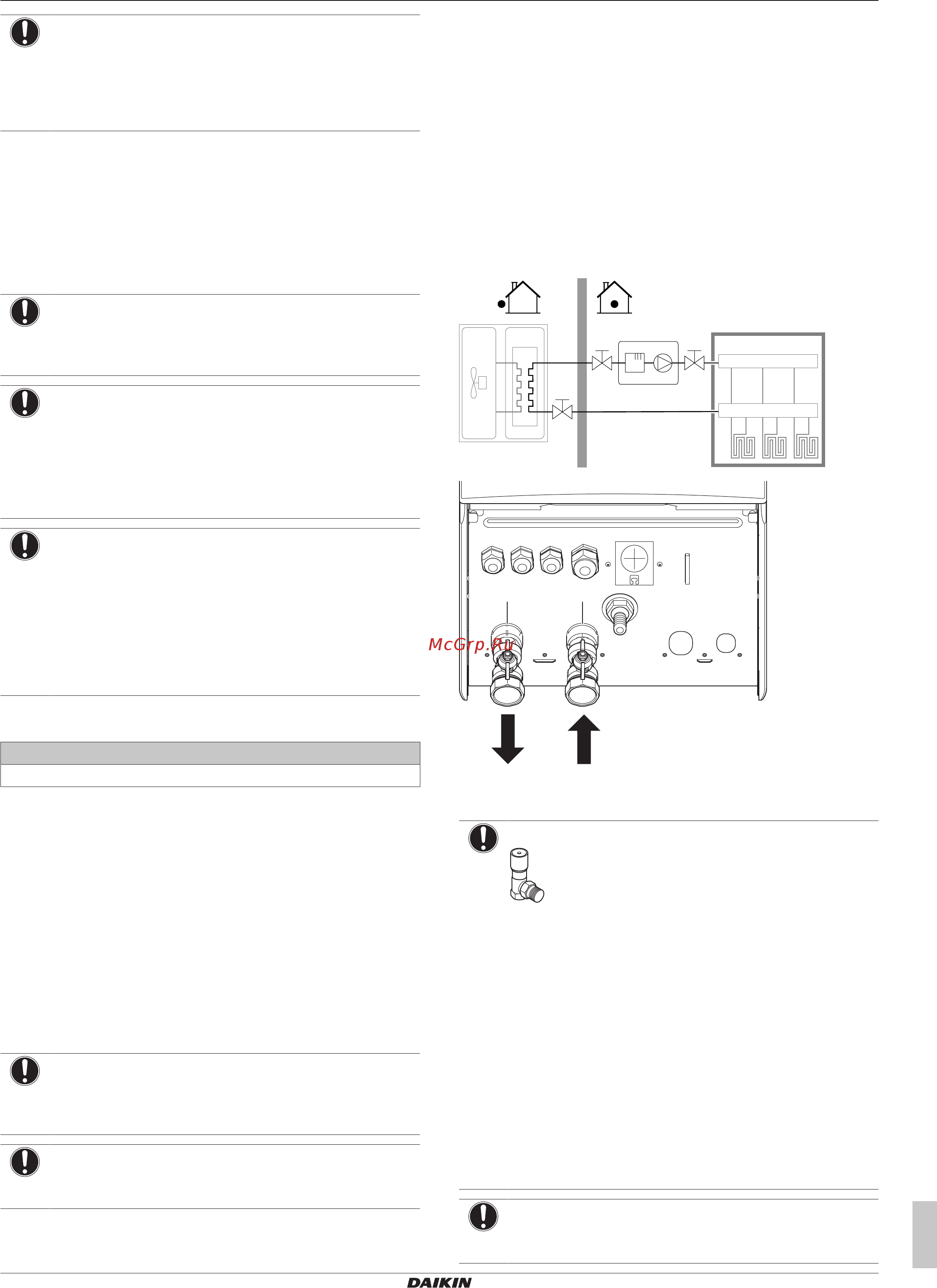

1 Установите кольцевые уплотнения и запорные клапаны на
соединениях воды внутреннего агрегата.
2 Подсоедините проложенный по месту трубопровод
наружного агрегата к ВХОДНОМУ патрубку воды (a)
внутреннего агрегата.
3 Подсоедините проложенный по месту трубопровод нагрева/
охлаждения помещения к ВЫХОДНОМУ патрубку воды (b)
внутреннего агрегата.
a
b
b a
a ВПУСК воды (резьбовое соединение, 1")
b ВЫХОДНОЙ патрубок воды для нагрева помещения
(резьбовое соединение, 1")
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
▪ Помните о минимальном объеме воды при выборе
места установки перепускного клапана избыточного
давления (на внутреннем агрегате или на
коллекторе). См. раздел «4.1.1Проверка объема и
расхода воды» [46].
▪ Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «4.1.1 Проверка объема и
расхода воды» [4 6] и «7.2.1 Проверка
минимального расхода» [430].
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
