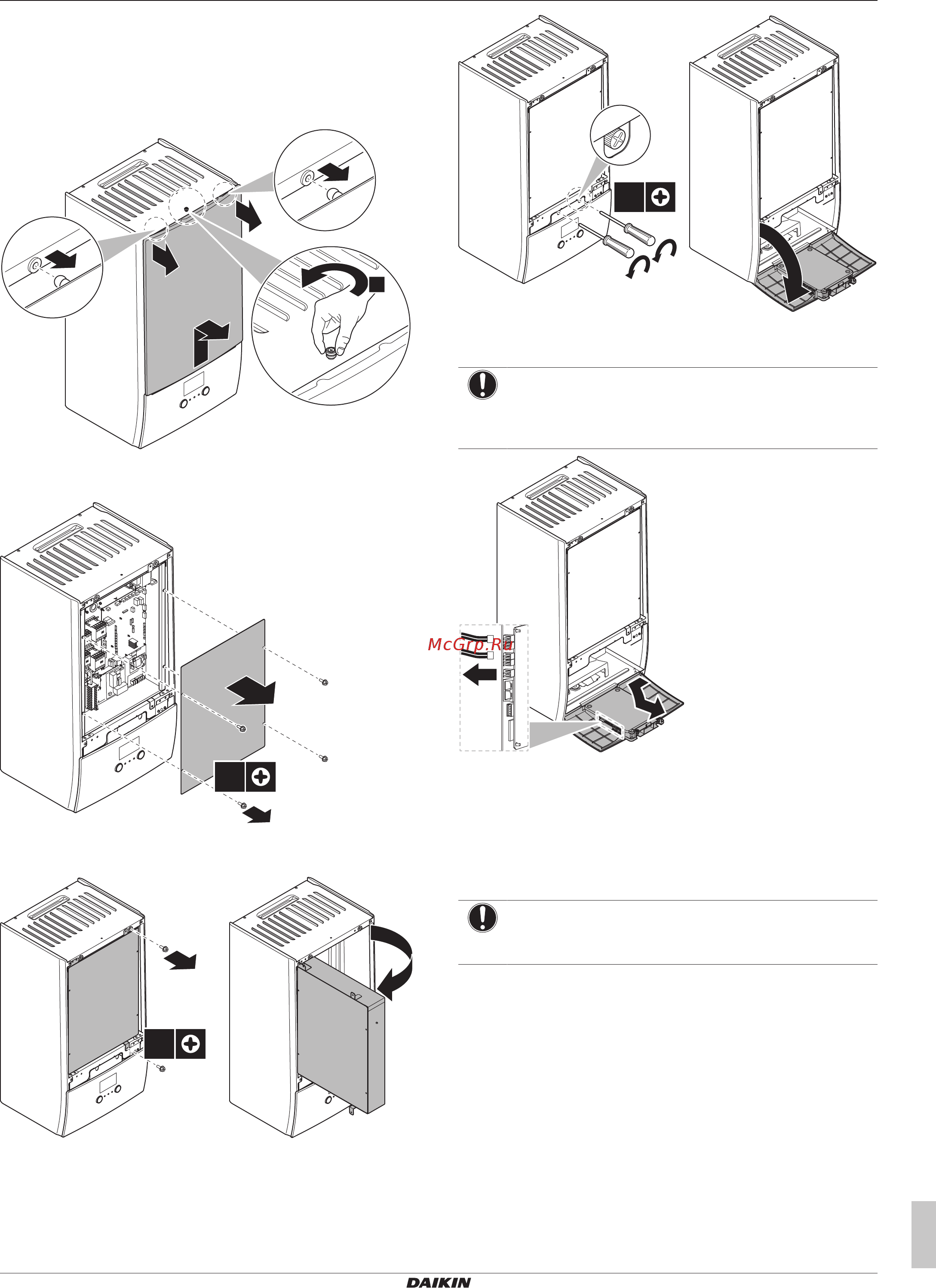

3 Монтаж агрегата
Руководство по монтажу
5
ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P586453-1 – 2019.07
1 Лицевая панель
2 Крышка распределительной коробки
3 Распределительная коробка
4 Панель интерфейса пользователя
Снятие элементов
1 Снимите лицевую панель.
2
2
1
3
2 Если нужно подключить электропроводку, то снимите
крышку распределительной коробки.
4×
3 Если нужно выполнять работы за распределительной
коробкой, то откройте ее.
2×
1
2
4 Если нужно выполнять работы за панелью интерфейса
пользователя или загрузить новое программное
обеспечение в интерфейс пользователя, то откройте эту
панель.
1
2
3
2×
5 Возможный вариант: снимите панель интерфейса
пользователя.
ПРИМЕЧАНИЕ
Чтобы не повредить при снятии панель интерфейса
пользователя, отсоедините кабели на ее задней
стороне.
3
1
2
3.2.2 Чтобы закрыть внутренний агрегат
1 Установите панель интерфейса пользователя.
2 Установите на место крышку распределительной коробки и
закройте распределительную коробку.
3 Установите на место переднюю панель.
ПРИМЕЧАНИЕ
При закрытии крышки внутреннего агрегата убедитесь,
что момент затяжки НЕ превышает 4,1Н•м.
3.3 Монтаж внутреннего агрегата
3.3.1 Установка внутреннего агрегата
1 Закрепите стенной кронштейн (принадлежность) на стене
(горизонтально) с помощью 2 болтов диаметром 8мм.
