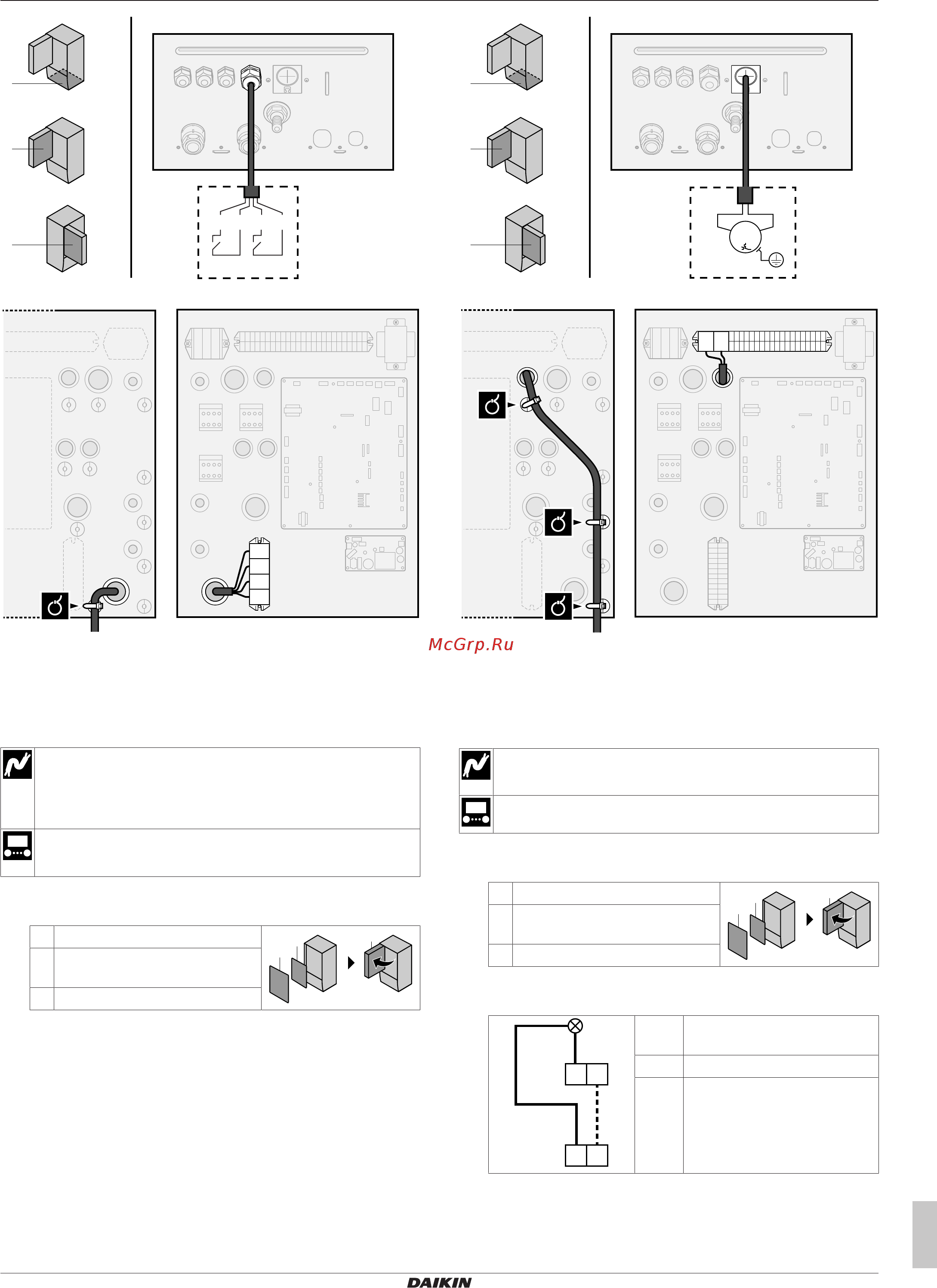

5 Подключение электрооборудования
Руководство по монтажу
15
ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P586453-1 – 2019.07
B
C
A
A
6 5 4 3
S3SS2S
CB
5 63 4
X5M
X5M
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.2.5 Подключение насоса горячей воды
бытового потребления
Провод: (2+GND)×0,75мм²
Питание насоса ГВБП. Максимальная нагрузка: 2A
(пусковой ток), 230Впеременного тока, 1A (длительный
ток)
[9.2.2] Насос рециркуляции ГВС
[9.2.3] Расписание насоса ГВБП
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [44]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
B
C
A
A
1~
M
M2P
C
1 2
X2M
B
X2M
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
5.2.6 Подключение подачи аварийного
сигнала
Провод: (2+1)×0,75мм²
Максимальная нагрузка: 0,3A, 250Впеременного тока
[9.D] Подача аварийного сигнала
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [44]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите выходной кабель аварийного сигнала к
соответствующим клеммам согласно рисунку ниже.
7
9
YCY1
X2M
12
3
A4P
1+2 Провода подключены к
выходу аварийного сигнала
3 Провод между X2M и A4P
A4P Необходимо установить
EKRP1HB.
