4 Монтаж трубопроводов
Руководство по монтажу
6
ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P586453-1 – 2019.07
2×
a

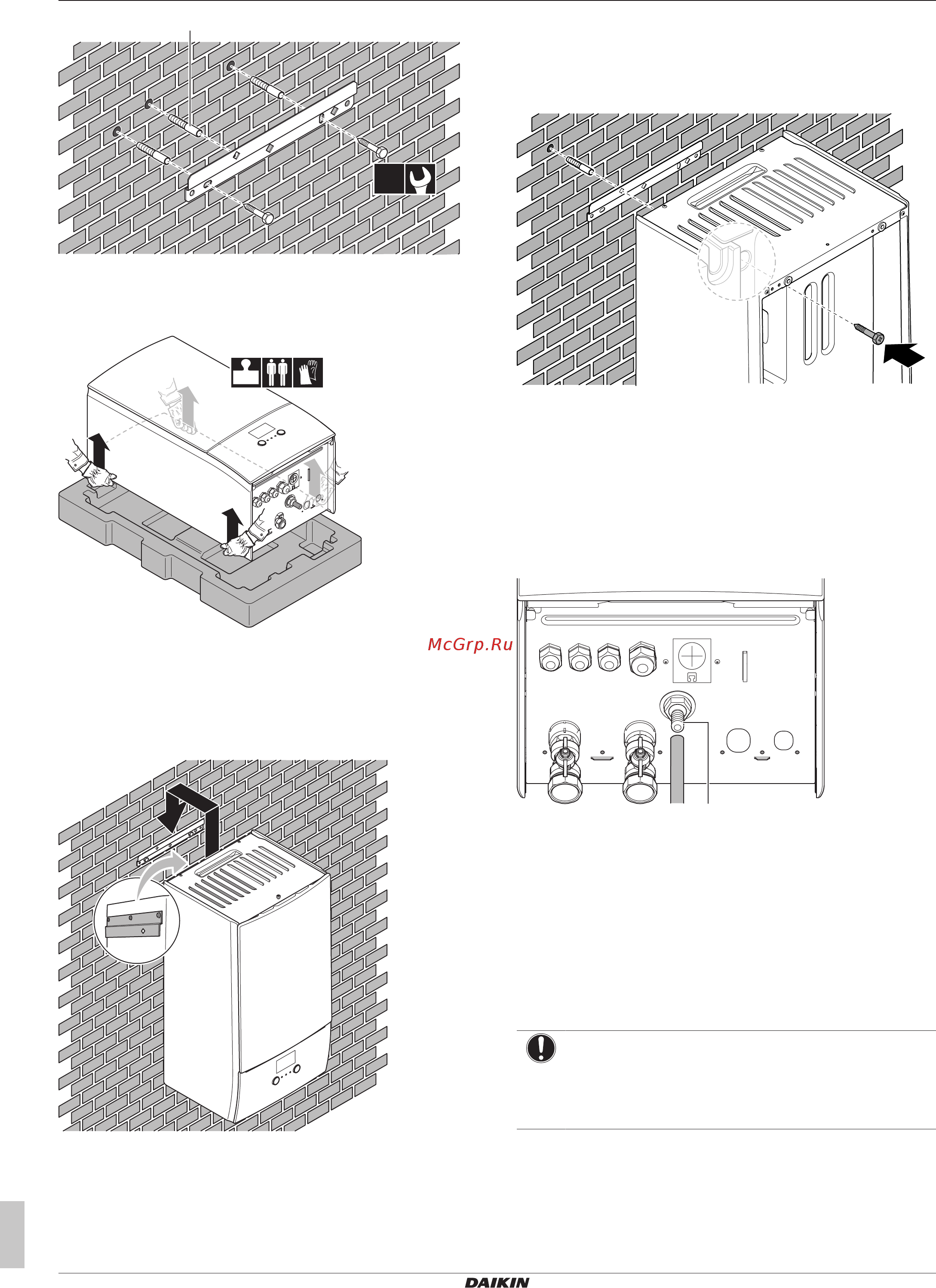

a Опция: Если вы хотите зафиксировать агрегат на стене
с внутренней стороны агрегата, предусмотрите
дополнительную резьбовую заглушку.
2 Поднимите агрегат.
42 kg
3 Закрепите агрегат на стенном кронштейне:
▪ Наклоните верх агрегата к стене в месте установки
стенного кронштейна.
▪ Установите кронштейн на заднюю сторону агрегата над
стенным кронштейном. Позаботьтесь о том, чтобы
агрегат был закреплен надлежащим образом.
4 Опция: Если вы хотите зафиксировать агрегат на стене с
внутренней стороны агрегата:
▪ Снимите верхнюю переднюю панель и откройте
распределительную коробку. См. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [44].
▪ Закрепите агрегат на стене с помощью винта диаметром
8мм.
3.3.2 Подсоединение сливного шланга к
сливу
Вода, поступающая из предохранительного клапана, собирается
в дренажном поддоне. Следует подсоединить дренажный
поддон к соответствующему сливу в соответствии с
действующим законодательством.
1 Подсоедините сливной трубопровод (приобретается на
месте) к соединению сливного поддона, как описано ниже:
a
a Соединение сливного поддона
Для сбора воды рекомендуется использовать сливное
устройство.
4 Монтаж трубопроводов
4.1 Подготовка трубопроводов
воды
ПРИМЕЧАНИЕ
В случае пластмассовых трубопроводов убедитесь в
том, что они не допускают диффузии кислорода
согласно стандарту DIN 4726. Диффузия кислорода в
трубы может привести к чрезмерной коррозии.
4.1.1 Проверка объема и расхода воды
Минимальный объем воды
Проследите за тем, чтобы общий объем воды в установке
составлял не менее 20л БЕЗ учета воды в наружном агрегате.
