ESPAÑOL
39
– Piezas del tope de pieza de trabajo
corridas hacia dentro y enclavadas.
– La inclinación del brazo basculante
comparado con la vertical es de 0°,
la palanca de retención para el ajuste
de la inclinación está echada.
Ajuste de la sierra:
1. Afloje el tornillo de retención (67) de
la mesa giratoria y apriete hacia
abajo la palanca de enclavamiento
(68).
2. Ajuste el ángulo deseado.
3 Nota:
Con la palanca de trinquete deslizada
hacia arriba, la mesa giratoria se encla
-
va en los niveles de ángulo 0°, 15°,
22,5°, 31,6° y 45°. Si la palanca de trin-
quete está completamente deslizada
hacia abajo, la función de enclavamien-
to está desactivada.
3. Apriete el tornillo de retención de la
mesa giratoria.
A Atención
Para que al serrar no se cambie el án-
gulo de inglete, se tiene que apretar el
tornillo de retención
(67) de la mesa gi-
ratoria (también en las posiciones de
bloqueo).
Serrar la pieza de trabajo:
4. Apriete la pieza de trabajo contra el
tope y fíjela con el dispositivo de su
-
jeción para la pieza de trabajo.
5. Accione el bloqueo de seguridad
(69), pulse el interruptor de encen-
dido y apagado (70) sin soltarlo.
6. Baje lentamente el cabezal de sier-
ra. Durante el corte, presione el ca-
bezal de sierra moderadamente
contra la pieza de trabajo de mane
-
ra que el número de revoluciones
del motor no se reduzca demasia-
do.
7. Corte la pieza de trabajo en una
sola pasada.
8. Suelte el interruptor de encendido y
apagado, y deje que el cabezal de
sierra vuelva lentamente a su posi
-
ción inicial superior.
7.3 Cortes inclinados
3 Nota:
Durante el corte inclinado, la pieza de
trabajo se corta en un ángulo con re
-
specto a la vertical.
Para las dimensiones máximas del cor-
te véase el capítulo. "Dimensiones para
diferentes cortes".
Dependiendo del ángulo de inclinación
puede ser preciso correr hacia fuera las
piezas del tope de pieza de trabajo an
-
tes de serrar.
Posición de inicio:
– Enclavamiento de transporte retira-
do.
– Cabezal de sierra girado hacia arri-
ba.
– Piezas del tope de pieza de trabajo
corridas hacia fuera y enclavadas.
– Mesa giratoria en la posición de 0°,
tornillo de retención de la mesa gira
-
toria apretado.
Ajuste de la sierra:
1. Suelte la palanca de retención (71)
para el ajuste de inclinación en la
parte posterior de la sierra.
2. Incline despacio el brazo basculan-
te a la posición deseada:
• Tire de la palanca de trinquete
(72) hacia el lado de mando =
desplazamiento gradual del bra-
zo basculante.
• Mueva la palanca de trinquete
(72) hacia el lado posterior = blo-
queo del brazo basculante en
posiciones de enclavamiento.
3 Nota:
El brazo basculante se enclava en los
niveles de ángulo 0°, 22,5°, 33,9° y
45°.
3. Apriete la palanca de retención para
el ajuste de la inclinación.
A ¡Atención!
Para impedir que el ángulo de inclina-
ción se modifique durante el aserrado,
debe fijarse la palanca de retención del
brazo basculante (¡también en las po
-
siciones de enclavamiento!).

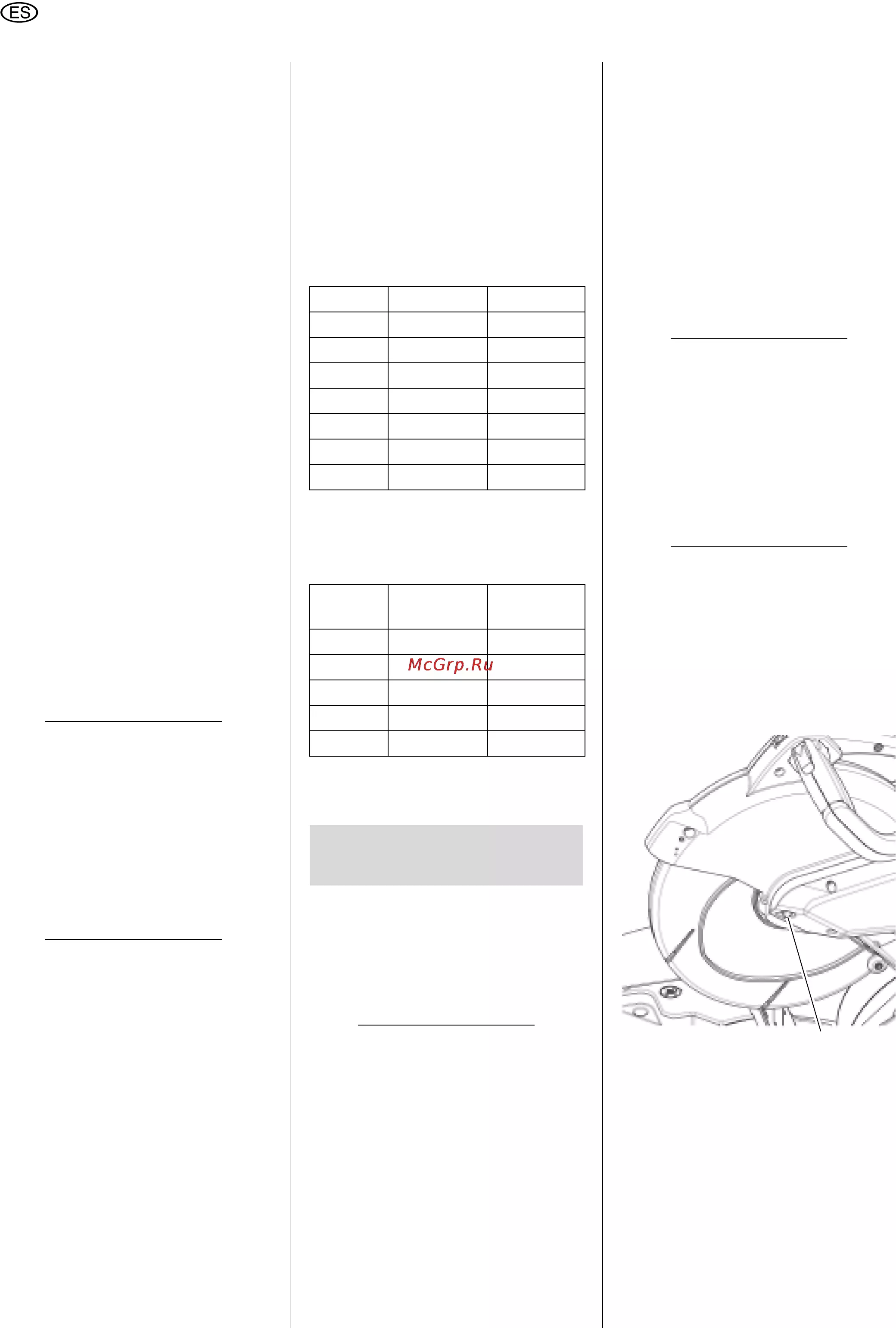

6768
69 70
7172
