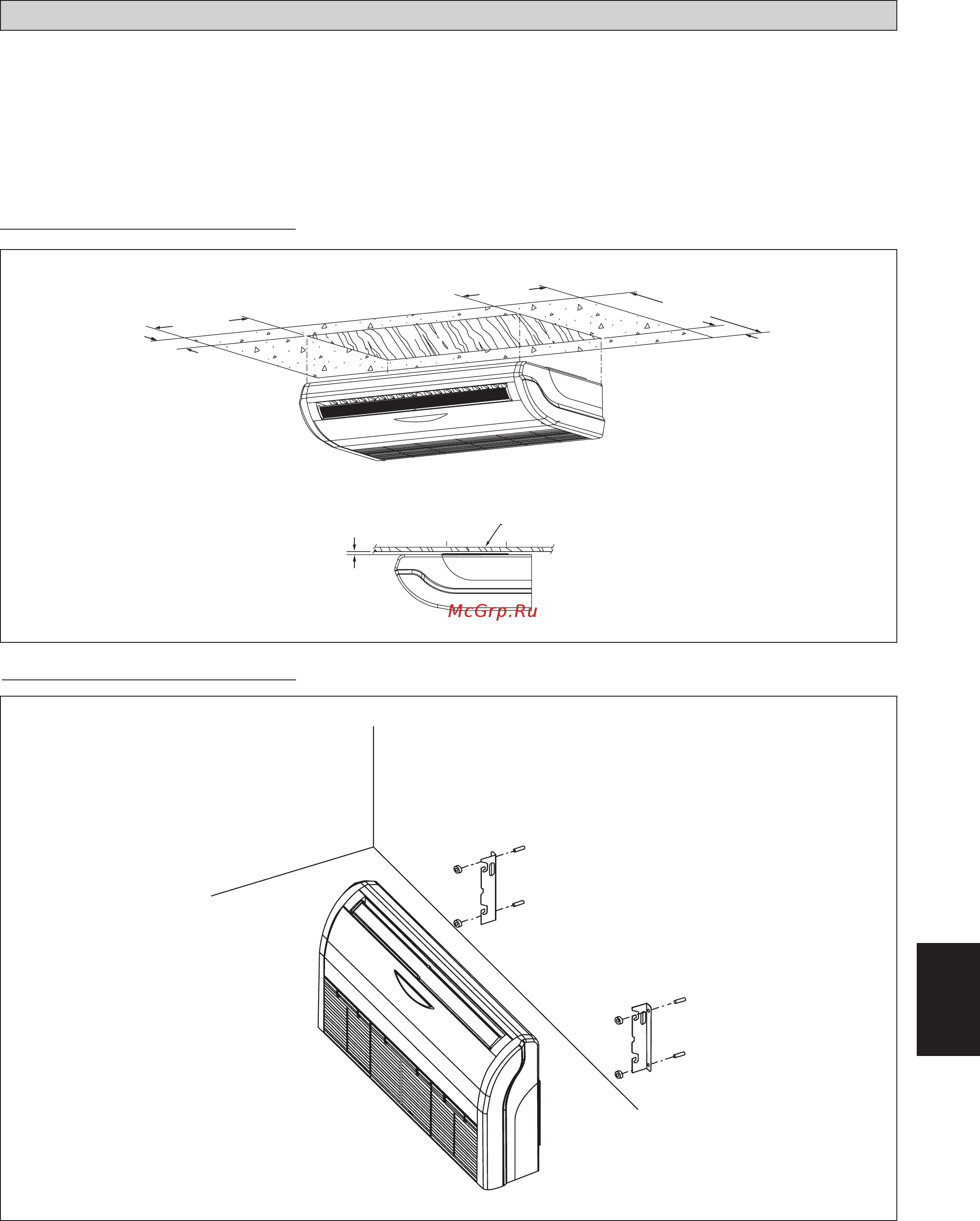

INSTALAÇÃO DEBAIXO DO TECTO (AHQ71/100/125CV1)
10mm
300mm ou mais
300mm ou mais
635mm
10mm
ou mais
Tecto
10mm ou mais
Instalar parafusos de suspensão
Instale os parafusos de suspensão de maneira a suportar
a unidade interior.
Ajuste a distância ao tecto antes da instalação.
Consulte as dimensões fornecidas para instalar a
unidade.
1.
2.
3.
Instalação da unidade de tipo tecto
Instalação da unidade de tipo chão
Parede
Parede
Figura D
Figura E
Instalar unidades interiores
Insira os parafusos de suspensão nos encaixes do
suporte de fixação.
Coloque as porcas e anilhas em ambos os lados dos
encaixes metálicos.
Fixe com as porcas.
1.
2.
3.
