7-9
Türkçe
10mm veya daha az

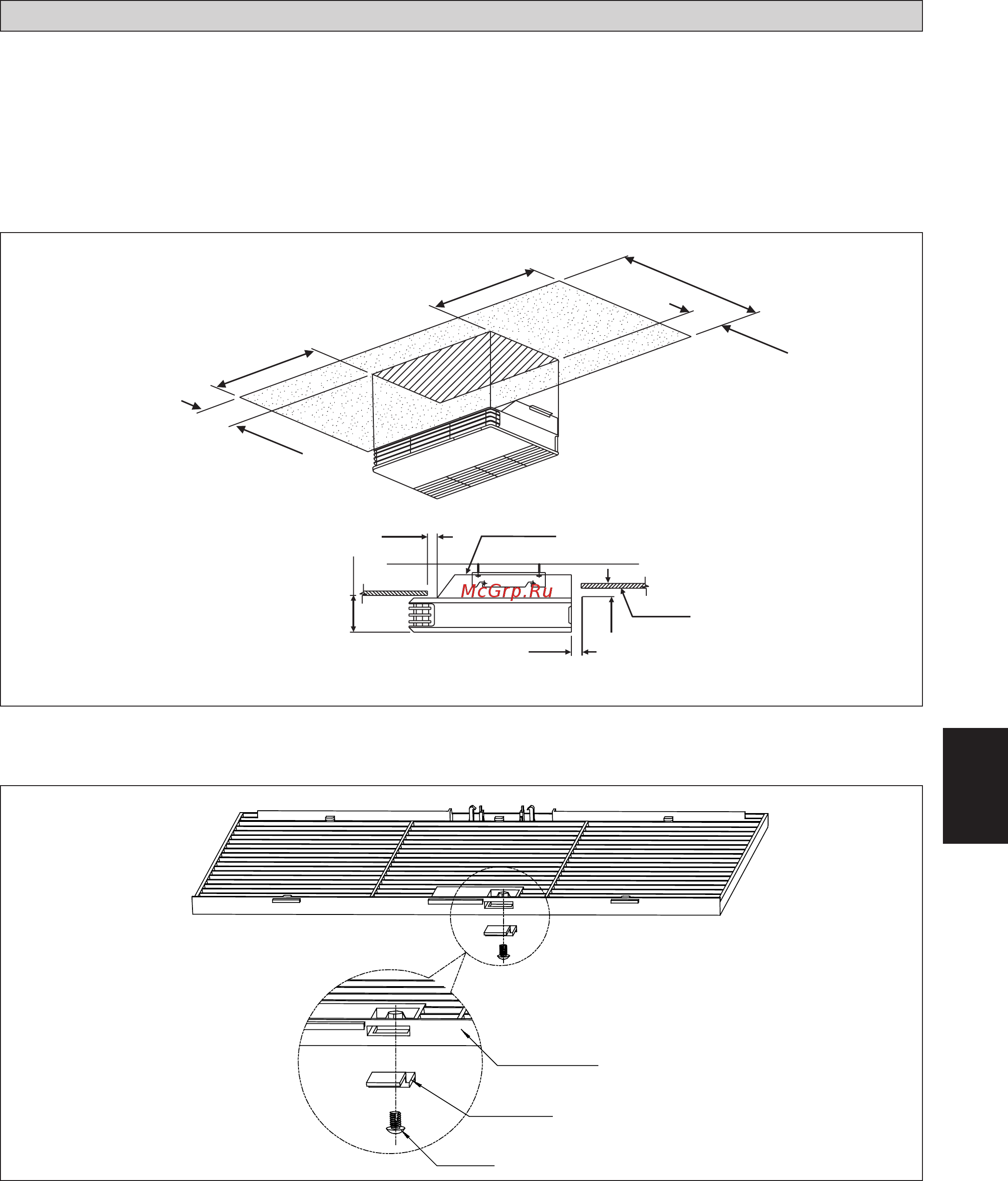

TAVAN ALTI KURULUMU (AHQ140CV1)
Askı Cıvatalarını Takın
Askı cıvatalarını iç üniteyi destekleyebilecek şekilde
takın.
Kurulumdan önce tavan mesafesini ayarlayın.
Üniteyi monte etmek için Şekil N’de verilen boyutlara
bakınız.
1.
2.
3.
Şekil N
Dış Ünitelerin Takılması
Askı cıvatalarını askı desteğinin bağlantılarına akın.
Metal bağlantıların her iki tarafına da somun ve pul
koyun.
Somunlarla sabitleyin.
1.
2.
3.
Tavan Tipi Kurulumu
Ünitenin Üst Paneli
Tavan Tahtası
10mm
145-155mm
10mm
300mm veya daha fazla
10mm
621mm
10mm veya daha az
300mm veya daha fazla
Kapak Kilidi Izgarası (Kullanıcının doğrudan erişimine karşı hareketli parça koruması)
Kapak kilidi ızgarası aşağıdaki şekilde olduğu gibi takılmalıdır.
Giriş Izgarası
Izgara Kilit Kapağı
Vida
Üniteye bakım yapılması gerekirse, aşağıdaki aşamalar takip edilmelidir:
Üniteye bakım yapmadan önce ünitenin kapatıldığından emin olun.
Izgara kilit kapağı üzerindeki vidayı sökmek için tornavidayı kullanın.
Izgara kilit kapağını çıkarın ve bakım yapmak için hava giriş ızgarasını açın.
Hava giriş ızgarasını takın ve bakım yaptıktan sonra ızgara kilit kapağını yerine vidalayın ve bu ünitenin doğru şekilde
takıldığından emin olun.
1.
2.
3.
4.
7 IM 5CEY-0711(5)SIESTA-TR.indd 97 IM 5CEY-0711(5)SIESTA-TR.indd 9 10/12/17 10:13:05 AM10/12/17 10:13:05 AM
