5-7
Español

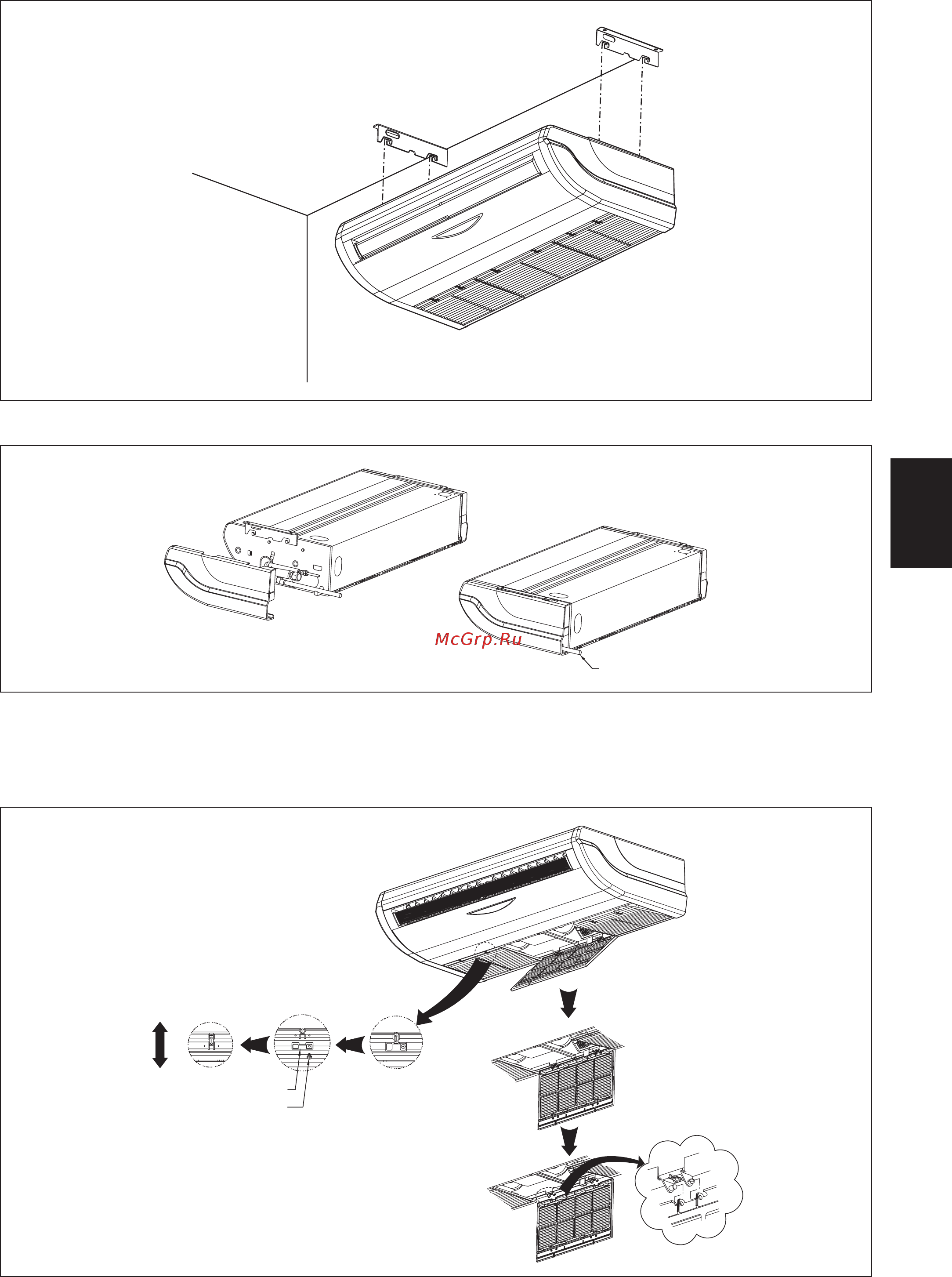

Figura I
Tubería e instalación de la manguera de desagüe
Pasos para abrir la rejilla de entrada
Suelte el tornillo que sostiene el bloque de traba de la rejilla con un destornillador.
Extraiga la traba de la rejilla y destrábela.
Observe la Figura K.
1.
2.
3.
Bloque de traba de la rejilla
Tornillo (M4)
Cerrada
Abierto
Figura K
Menguera de Desagüe
Figura J
5 IM 5CEY-0711(5)SIESTA-ES.indd 75 IM 5CEY-0711(5)SIESTA-ES.indd 7 10/12/17 11:12:07 AM10/12/17 11:12:07 AM
