3-3
Deutsch

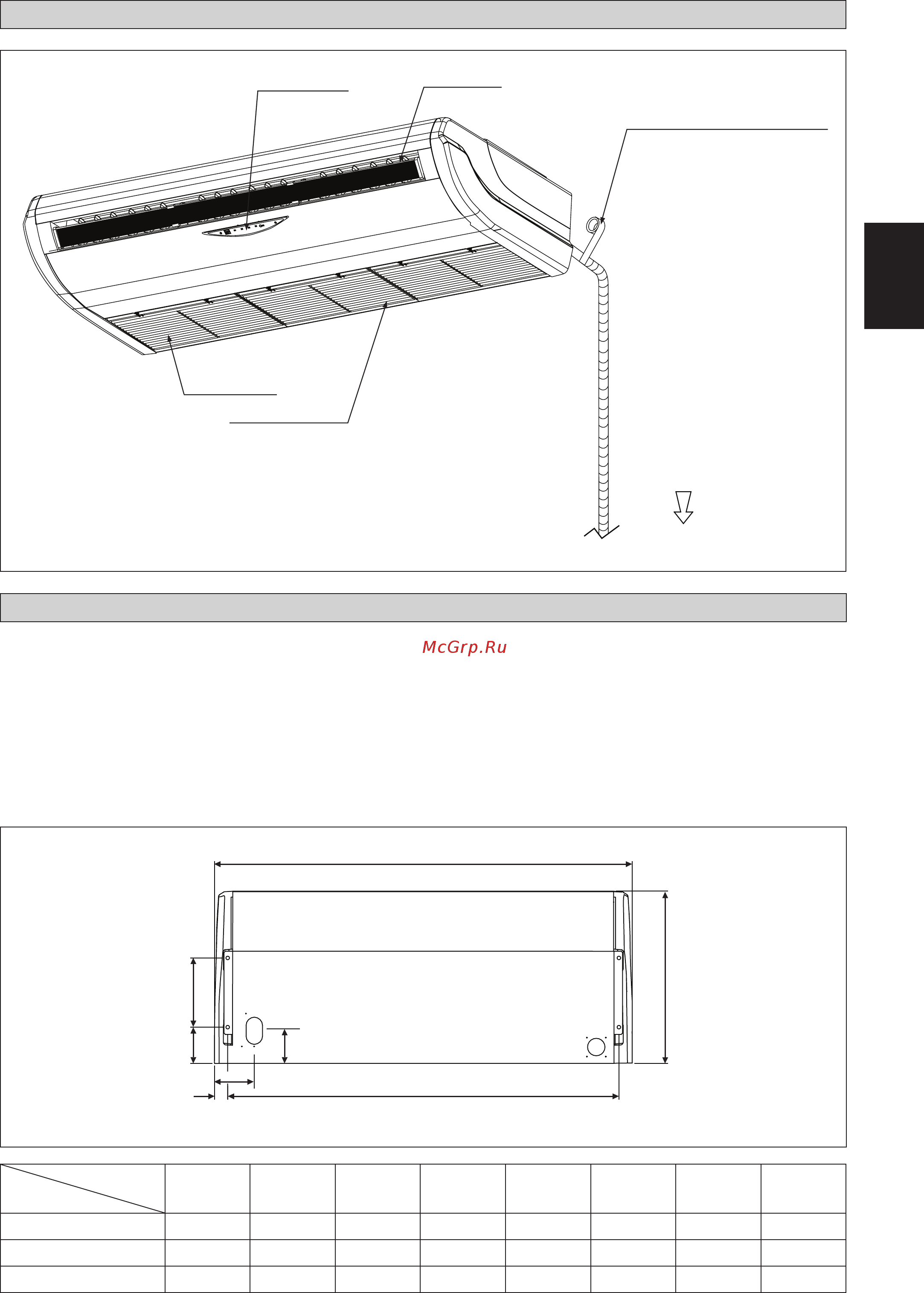

ZUM AUSSEN-GERÄT
Abluftaufsatz
Leuchtanzeigen für den
Signal-Empfänger
Lufteinlassgitter
Umwickeln Sie die isolierte Rohrleitung
von oben bis unten mit Finishingtape
INSTALATIONSDIAGRAMM (AHQ71/100/125CV1)
Vorbereitende Massnahmen
Netzspannungsschwankungen dürfen nicht um mehr
als ±10% von der Nennspannung abweichen. Die
Stromleitungen müssen vom Aufschweißen von
Transformatoren, wodurch bei der Stromversorgung hohe
Schwankungen entstehen können, abhängig sein.
Achten Sie darauf, daß der Installationsort für die
Verkabelung, die Rohrleitungsführung und die
Ablaufleitungen geeignet ist.
•
•
Standard-Montage
Prüfen Sie, ob die Overhead-Stützen stark genug sind, um das
Gewicht des Gerätes zu tragen. Bringen Sie den Aufhänger
(Klemme für die Wandmontage für das Stehen auf dem
Boden) an und prüfen Sie die Ausrichtung des Gerätes wie in
Abbildung A dargestellt. Prüfen Sie auch, ob die Aufhänger fest
sind und der Sockel der Ventilatorspule in beide horizontale
Richtungen positioniert ausgerichtet ist. Dabei ist das Gefälle
der Drainage wie in Abbildung B zu berücksichtigen.
Abbildung A
Alle Dimensionen sind in mm
A
E
B
CD
F
G
H
INSTALLATION DES INNENGERÄTES (AHQ71/100/125CV1)
Luftfilter
(Im Lufteinlassgitter)
Abmessung
Modell
ABCDEFGH
AHQ71CV1 1320 635 255 134 1222 49 148 120
AHQ100CV1 1538 635 255 134 1440 49 148 120
AHQ125CV1 1786 635 255 134 1688 49 148 120
3 IM 5CEY-0711(5)SIESTA-DE.indd 33 IM 5CEY-0711(5)SIESTA-DE.indd 3 10/12/17 9:48:46 AM10/12/17 9:48:46 AM
