4-3
Nederlands
NAAR BUITEN-UNIT
Luchtuitstroomrooster
Indicatielampje
Signaalontvanger
Luchtinvoerrooster
Wikkel de geïsoleerde leiding van
boven tot onder in met de afwerktape.

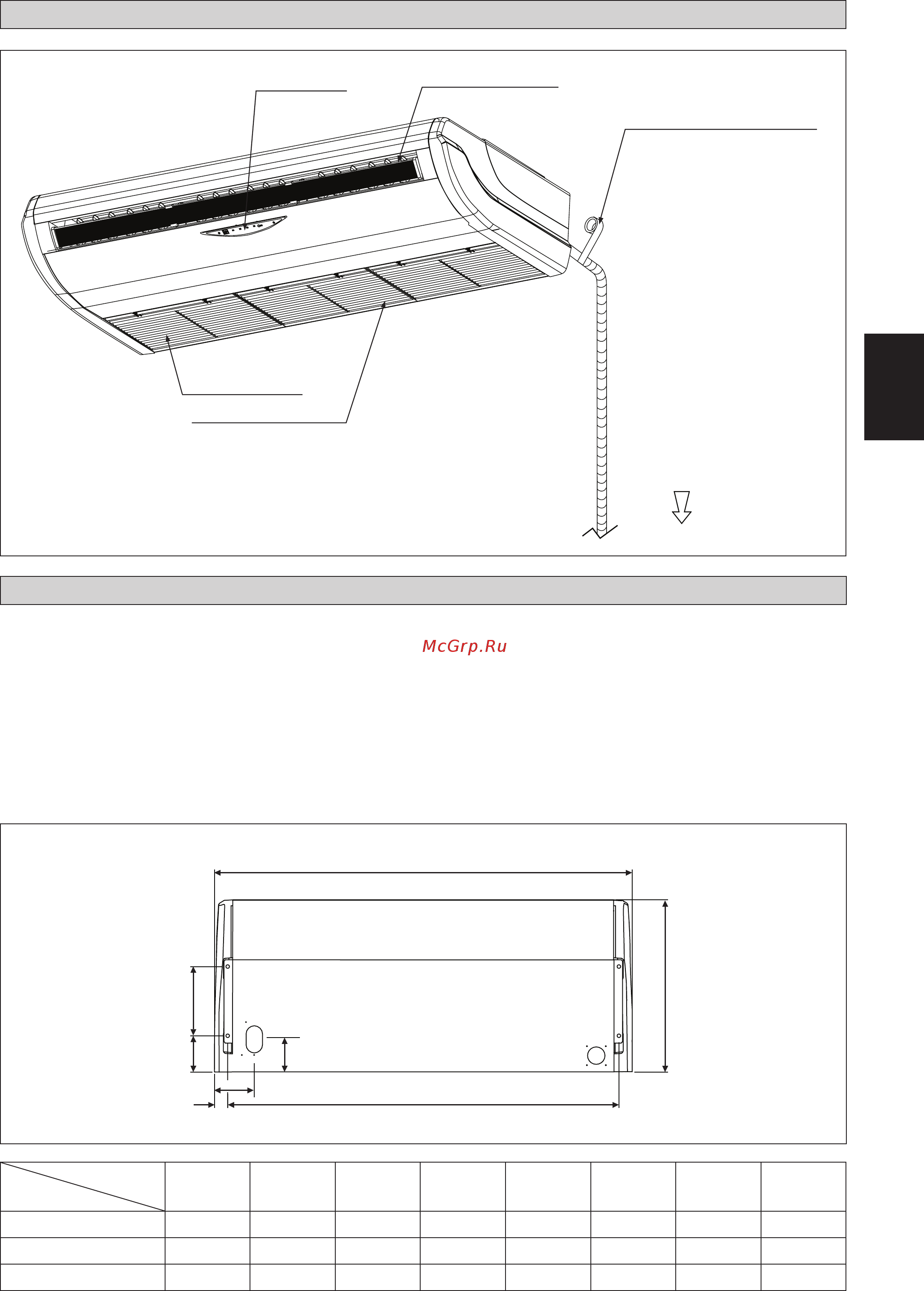

INSTALLATIESCHEMA (AHQ71/100/125CV1)
Inspectie vooraf van de locatie
De voedingsspanning mag niet meer dan ±10% afwijken van
de nominale spanning. De aanvoerlijnen van de elektriciteit
moeten onafhankelijk zijn van lastrafo's omdat deze grote
schommelingen in de aanvoer kunnen veroorzaken.
Het is belangrijk dat de locatie geschikt is voor de
bedrading, leidingen en afvoer.
•
•
Standaardmontage
Het is belangrijk dat de steunen van de bovenstructuur sterk
genoeg zijn om het gewicht van de unit te dragen. Plaats
de ophangstangen (wandmontagebeugel voor plaatsing op
de vloer) en controleer of deze zijn uitgerlijnd met de unit
zoals in Afbeelding A wordt getoond. Controleer ook dat de
ophangstangen goed vastzitten en dat de grondplaat van de
ventilatorspoel waterpas is in beide horizontale richtingen en
houd daarbij rekening met de helling voor de afvoer zoals wordt
aanbevolen in Afbeelding B.
Afbeelding A
Alle afmetingen zijn in mm
A
E
B
CD
F
G
H
INSTALLATIE VAN DE BINNEN-UNIT (AHQ71/100/125CV1)
Luchtfilters
(Luchtinlaatrooster binnen)
Afmeting
Model
ABCDEFGH
AHQ71CV1 1320 635 255 134 1222 49 148 120
AHQ100CV1 1538 635 255 134 1440 49 148 120
AHQ125CV1 1786 635 255 134 1688 49 148 120
4 IM 5CEY-0711(5)SIESTA-NL.indd 34 IM 5CEY-0711(5)SIESTA-NL.indd 3 10/12/17 9:49:31 AM10/12/17 9:49:31 AM
