Русский 19

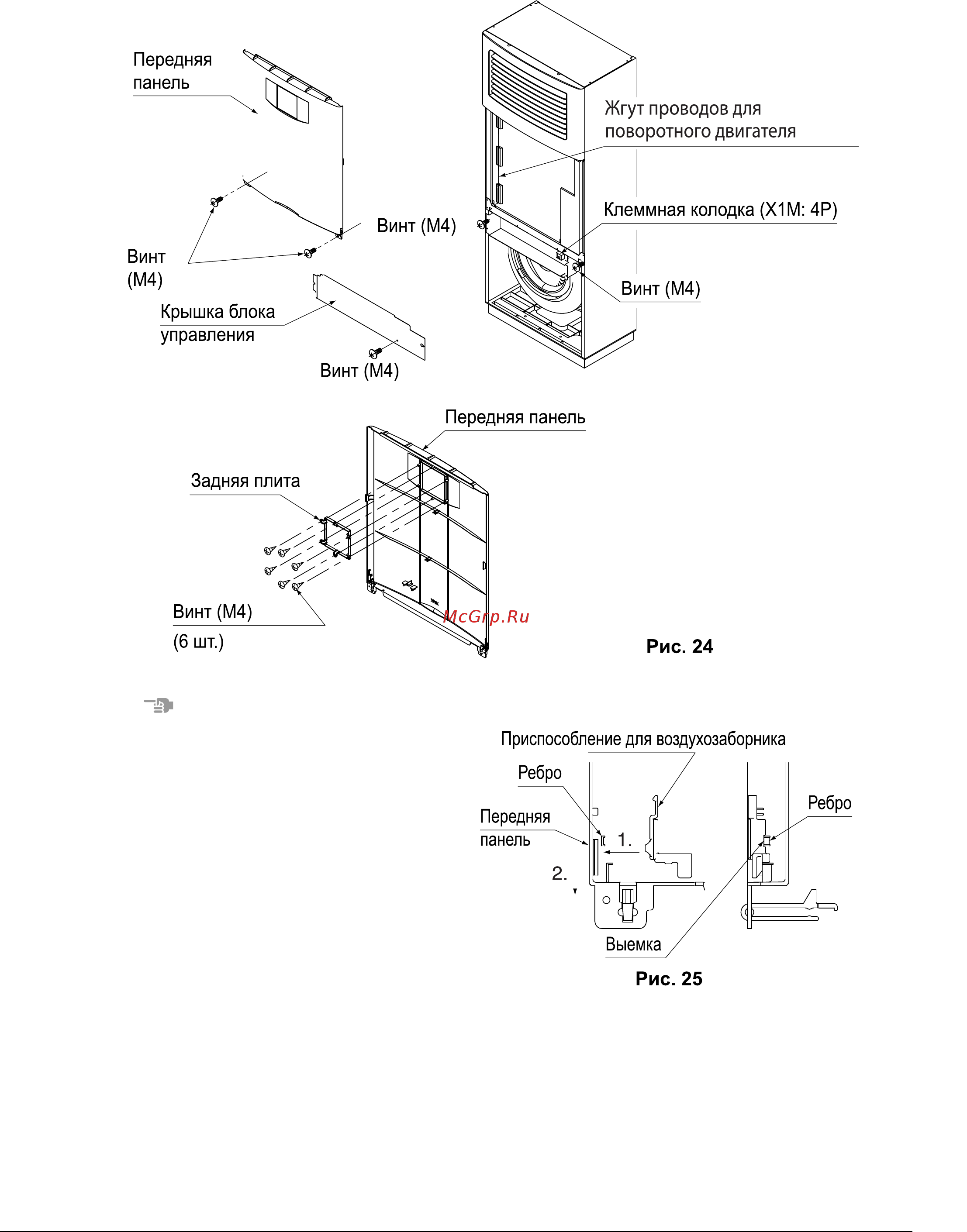

2. Снимите переднюю панель, затем снимите заднюю панель, прикрепленную
кзадней стороне.
• При снятии передней панели во избежание падения панели надежно удерживайте
переднюю панель при ее снятии.
ПРИМЕЧАНИЕ
• Если приспособление для
воздухозаборника при снятии
передней панели отходит,
присоедините приспособление для
воздухозаборника, как показано ниже.
1. Установите приспособление для
воздухозаборника, выровняв выемку
на нем с выступом на передней
панели.
2. Опустите приспособление
воздухозаборника.
3PRU486970-1D.book Page 19 Monday, July 24, 2017 9:03 AM
