20 Русский

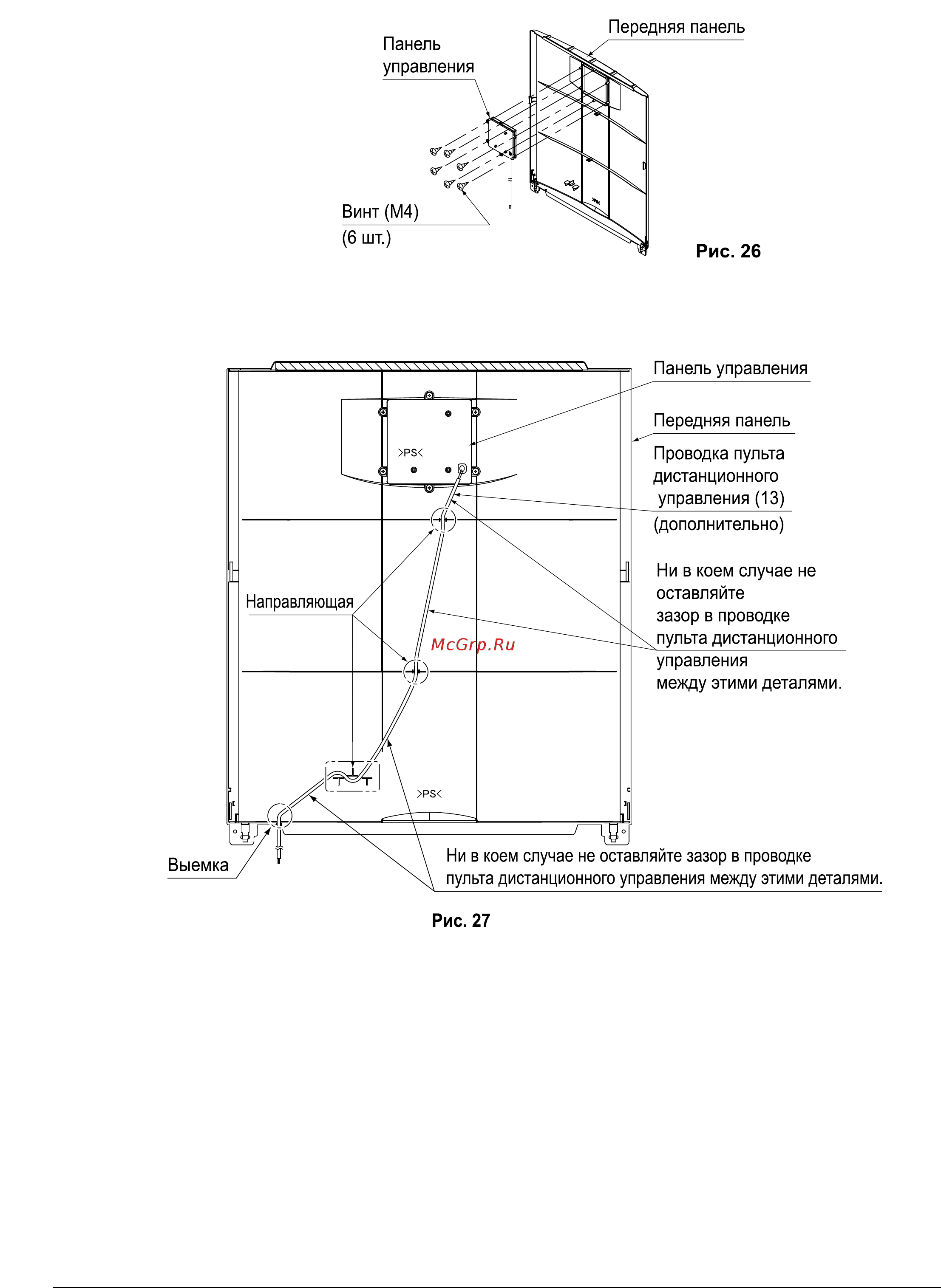

3. Закрепите панель управления на задней стороне передней панели.
4. Закрепите проводку пульта дистанционного управления в направляющей
и впадине. (См. Pис. 27)
5. Возвратите переднюю панель на исходное место.
