Daikin AVA125AMVE [6/40] Подготовка к монтажу

Содержание

• Daikin 1
• По монтажу 1
• Руководство 1
• Системы кондиционирования воздуха типа split 1
• Ce conformitbtsverklaring ce försäkran om överenstämmelse ce declarajie de conformitate ce uygunluk beyani 2
• Ce declaration de conformite ce ahaqeh ш1м0рфпене ce overensstemmelses erklæring ce prohlásení o shodé ce deklaracja zgodnoèci ce декларация за съответствие ce vyhlásenie zhody 2
• Ce declaration of conformity ce declaracion de conformidad ce declaraçào de conformidade ce erklæring om samsvar ce izjava o uskladenost1 ce izjavaoskladnosti ce atitikt1es deklaracija 2
• Ce konformitätserklärung ce dichiarazione di conformita ce заявление о соответствии ce ilmoitus yhdenmukaisuudesta ce megfelelôségi nyilatkozat ce vastavusdeklaratsioon ce atbilstîbas deklaràcija 2
• Daik im europe nv 2
• Daikin europe n v 2
• Electromagnetic compatibility 2014 30 eu 2
• En60335 2 40 2
• Fva71amveb fva100amveb fva125amveb fva140amveb ava125amve 2
• Low voltage 2014 35 eu 2
• Machinery 2006 42 ec 2
• Zandvoordestraat300 b 84000ostende belgium 2
• Daikin 3
• Мерами предосторожности 3
• Предостережение 3
• Предупреждение 3
• Содержание 3
• Д предупреждение 4
• Д предостережение 5
• 1 меры предосторожности 6
• Подготовка к монтажу 6
• При открытии блока или при перемещении блока после открытия не давите на резиновые детали предварительно убедитесь в том что при монтаже используется хладагент r32 или r410a при зарядке другим хладагентом блок может работать неверно 6

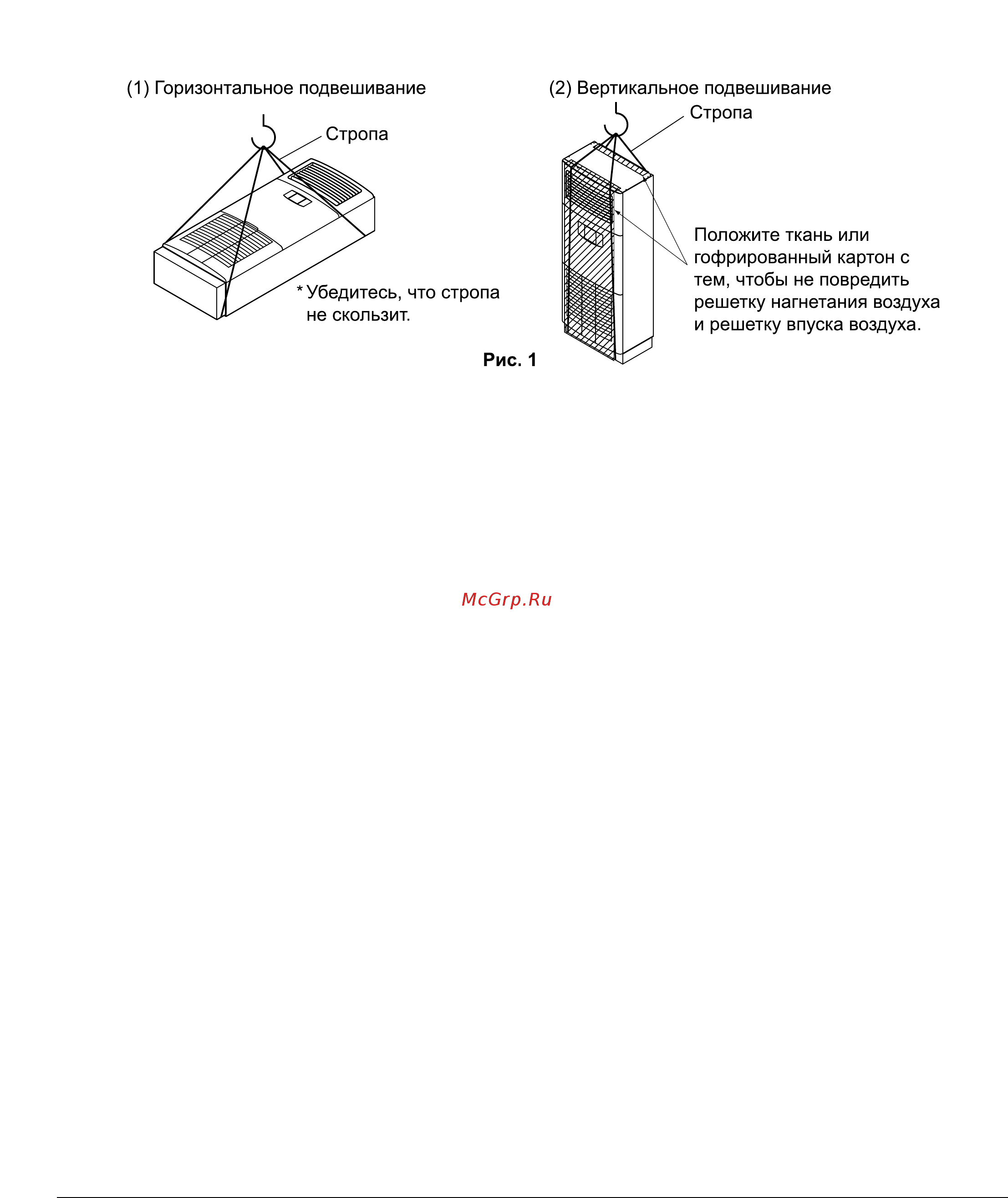

• См рис 1 6
• 2 принадлежности 7
• Проконтролируйте наличие перечисляемых ниже принадлежностей прилагаемых к блоку 7
• 3 дополнительные принадлежности 8
• По следующим позициям требуется особое внимание в процессе монтажа и контроль по его окончании 8
• Позиции для контроля по окончании работы 8
• Примечание 8
• 4 замечания для монтажника 9
• Вопросы для разъяснения режимов работы 9
• Выбор места установки 9
• И удовлетворяются запросы пользователя 9
• Л предостережений относятся к ситуациям в которых при их несоблюдении возможны травмы либо причинение материального ущерба поэтому кроме общих правил эксплуатации необходимо объяснить заказчику эти пункты и попросить его внимательно прочитать их соответственно вам следует представить заказчику пояснение описываемых ситуаций и обосновать необходимость изучения руководства по эксплуатации 9
• Позиции подлежащие проверке при доставке заказчику 9
• При открытии блока или при перемещении блока после открытия не давите на резиновые детали 1 выберите для установки такое место где выполняются указанные ниже условия 9
• Пункты помеченные в справочном руководстве в качестве л предупреждений или 9
• Рис 2 9
• См рис 9
• 2 устанавливайте внутренний и наружный блоки прокладывайте шнур питания 10
• 3 удостоверьтесь может ли место установки пол и стена выдержать вес блока и 10
• 4 трубопроводы должны быть защищены от механических повреждений и не должны 10
• 5 площадь пола помещения в котором устанавливается внутренний агрегат должна 10
• Агрегата 10
• И соединительные провода на удалении не менее 1 метра от телевизионной или радиоаппаратуры с целью предотвратить искажения изображений или шумы в зависимости от уровня входного сигнала удаление в 1 метр может оказаться недостаточным для защиты от шумов 10
• Кг атт м 10
• Минимальная площадь пола для внутреннего 10
• Превышать минимальное значение указанное в таблице ниже только для хладагента и32 10
• При необходимости усильте его балками до монтажа во избежание вибрации и излишнего шума усильте место установки до монтажа 10
• Русский 10
• Устанавливаться в невентилируемом пространстве если размеры последнего меньше значений указанных в таблице ниже только для хладагента и32 10
• Д предупреждение 11
• Отсоедините решетку воздухозаборника 11
• Поднимите приспособление воздухозаборника 11
• Процедура крепления 11
• Рис 3 11
• Установка внутреннего агрегата 11
• При установке блока на месте где требуется устойчивость к землетрясениям 12
• При установке в местах с нормальными условиями работы 12
• Рис 5 12
• Рис 6 12
• Снимите амортизационный материал с вентилятора 12
• В конических соединениях используйте труборез и инструмент для развальцовки соответствующие 13
• Внутри раструба 13
• Во избежание попадания в трубу пыли влаги или других посторонних веществ обжимайте 13
• Горизонтальная створка 3 я снизу 13
• Д предостережение 13
• Для облегчения работы поднимите 5 горизонтальных створок и опустите 3 створки затем 13
• Дополнительно 13
• Защитите или закройте трубопровод хладагента чтобы предотвратить механические повреждения перед присоединением нанесите эфирное или сложноэфирное синтетическое масло на участок 13
• Золь 13
• Конец трубы либо обматывайте его лентой 13
• Конт 13
• Материал защищающий от росы 13
• Материал защищающий от росы 10 вверх 13
• Обязательно выполните термоизоляцию газового и жидкостного трубопроводов неполная термоизоляция может привести к протечкам воды термическая стойкость изоляции газовых трубопроводов должна быть не ниже 120 с в условиях высокой влажности усильте термоизоляцию если изоляция недостаточна на ее поверхности может образовываться конденсат 13
• Присоедините материал защищающий от рос совместив с материалом защищающим от poi 13
• Присоедините материал защищающий от рос совместив с центром 13
• Присоедините материал защищающий от росы 10 к третьей снизу горизонтальной створке как показано на рис если материал не присоединен в нужном месте то сконденсировавшаяся роса может стекать каплями 13
• Работа с трубопроводом для хладагента 13
• Работа с трубопроводом для хладагента наружных агрегатов рассматривается в руководстве по монтажу прилагаемом к наружному агрегату 13
• Развальцовка 13
• Рис 8 13
• Русский 11 13
• Следите за тем чтобы в цепь хладагента не попадали никакие вещества кроме самого 13
• Хладагента например воздух и т д если в процессе работы блока возникает утечка газообразного хладагента сразу тщательно проветрите помещение 13
• Хладагенту к32 к410а 13
• Д предостережение 14
• По окончании работы проконтролируйте отсутствие утечки 14
• Предостережения относительно обращения с трубами 14
• При отсутствии динамометрического гаечного ключа в качестве справки используйте таблицу 2 14
• Рис 10 14
• См рис 10 14
• См рис 9 14
• См таблицу 2 14
• Выбор меди и теплоизоляционных материалов 15
• Д предостережение 15
• Для 15
• Для трубопровода выходящего вниз 15
• Для трубопровода выходящего с задней стороны 1 15
• Для трубопровода выходящего слева или справа 1 15
• Для трубопроводов с задней стороны соблюдайте осторожность чтобы не повредить провод питания двигателя 15
• Монтаж трубопровода для хладагента 15
• Рис 15 15
• См рис 11 15
• См рис 12 15
• См рис 14 15
• См рис 16 15
• Д предостережение 16
• Рис 12 16
• Рис 13 16
• Рис 14 16
• Рис 15 16
• Рис 16 16
• Соблюдайте осторожность чтобы не повредить корпус вентилятора при прокладке трубопроводов 16
• Д предостережение 17
• Осторожность 17
• При пайке трубопровода для хладагента твердым припоем следует соблюдать 17
• Рис 17 17
• См рис 12 17
• См рис 13 17
• См рис 17 17
• Выполните монтаж дренажного трубопровода 18
• Д предостережение 18
• По завершению монтажа трубопроводов убедитесь что дренажный поток 18
• Проходит равномерно и в местах соединений отсутствуют утечки 18
• Работа с дренажным трубопроводом 18
• Рис 18 18
• Рис 19 18
• См рис 19 18
• Д предостережение 19
• Дистанционного управления дополнительный процедуры прокладки проводки см в руководстве по монтажу пульта дистанционного управления проводка пульта дистанционного управления не имеет полярности 19
• Использование дополнительного пульта дистанционного 19
• Использование дополнительного пульта дистанционного управления модель brc1e в качестве панели управления 19
• Откройте пульт дистанционного управления и подсоедините провод пульта 19
• Рис 20 19
• Рис 21 19
• Управления модель вяс1е в качестве панели управления в главный блок можно установить только дополнительный пульт дистанционного управления вяс1е 19
• Рис 22 20
• Рис 23 20
• К задней стороне 21
• Примечание э 21
• Рис 24 21
• Снимите переднюю панель затем снимите заднюю панель прикрепленную 21
• Возвратите переднюю панель на исходное место 22
• Закрепите панель управления на задней стороне передней панели 22
• Закрепите проводку пульта дистанционного управления в направляющей 22
• И впадине см рис 27 22
• Рис 27 22
• 1 общие указания 23
• Работа с электрической проводкой 23
• Снимите крышку панели управления затем подключите проводку панели 23
• Управления к контактам р1 и р2 полярность отсутствует клеммной колодки х1м 23
• Вгно 24
• Русский 24
• Унифицированные условные обозначения на электрической схеме 24
• 1 способ подсоединения проводки 25
• 2 спецификации провода местной поставки 25
• Примечание 25
• Рис 29 25
• Рис 30 25
• См таблицу 3 25
• Способ подсоединения проводки и пример электропроводки 25
• Д предостережение 26
• Рис 29 26
• Рис 31 26
• См рис 31 26
• См рис 32 26
• См рис 33 26
• Способы подключения проводов между наружным и внутренним агрегатами проводки заземления и проводки пульта дистанционного управления 26
• 2 пример электрической проводки 27
• Групповое управление 27
• Д предостережение 27
• Неправильно 27
• Проконтролируйте тип системы парный тип 27
• Рис 32 правильно 27
• Рис 33 27
• Рис 34 27
• См рис 34 27
• См рис 35 27
• См рис 37 27
• Управление с помощью двух пультов дистанционного управления 27
• 1 вставьте отвертку с плоским жалом в зазор между верхним корпусом и вогнутой частью 29
• 2 переведите переключатель смены режима основной субблок на печатной плате одного из 29
• Двух пультов дистанционного управления в положение б переключатель другого пульта дистанционного управления оставьте в положении м см рис 39 29
• И пример электропроводки 29
• Нижнего корпуса и снимите верхний корпус 2 места печатная плата присоединяется к верней части пульта дистанционного управления см рис 38 29
• Переключение основной субблок 29
• Рис 37 29
• Рис 38 29
• Рис 39 29
• См рис 37 и таблицу 3 29
• Способ прокладки проводки 3 снимите крышку блока управления см 9 способ подсоединения проводки 29
• Управление с двумя пультами дистанционного управления управление 1 внутренним блоком с помощью 2 пультов дистанционного управления 29
• Установка решетки воздухозаборника 30
• 1 выбор знака воздушного фильтра 31
• 2 настройки воздушного потока при выключенном термостате 31
• Местные настройки 31
• См табл 6 31
• См таблицу 5 31
• 3 режим увеличения заданного расхода воздуха 71 100 класс 32
• Выполните все проверки согласно разделу 1 позиции для проверки по завершении работы стр 4 см также руководство по монтажу наружного агрегата 32
• Пробный запуск 32
• Рис 42 32
• 2 код нарушения работы 33
• При включенном питании пульт дистанционного управления сигнализирует о наличии неисправностей 33
• Примечание æ 33
• Для подрядчиков тестовой операции 37
• Предостережение 37
• Наружные блоки охлаждение нагрев 38
• Рабочий диапазон 38
• Copyright 2017 daikin 40
• Daikin europe n v 40
• Daikin industries czech republic s r o 40
• P486970 1d 40
