Инструкция по монтажу и эксплуатации
9
EKEQFCBV3 + EKEQDCBV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов
Daikin
к приобретаемым на внутреннем рынке кондиционерам воздуха
4PW52446-1B – 07.2010

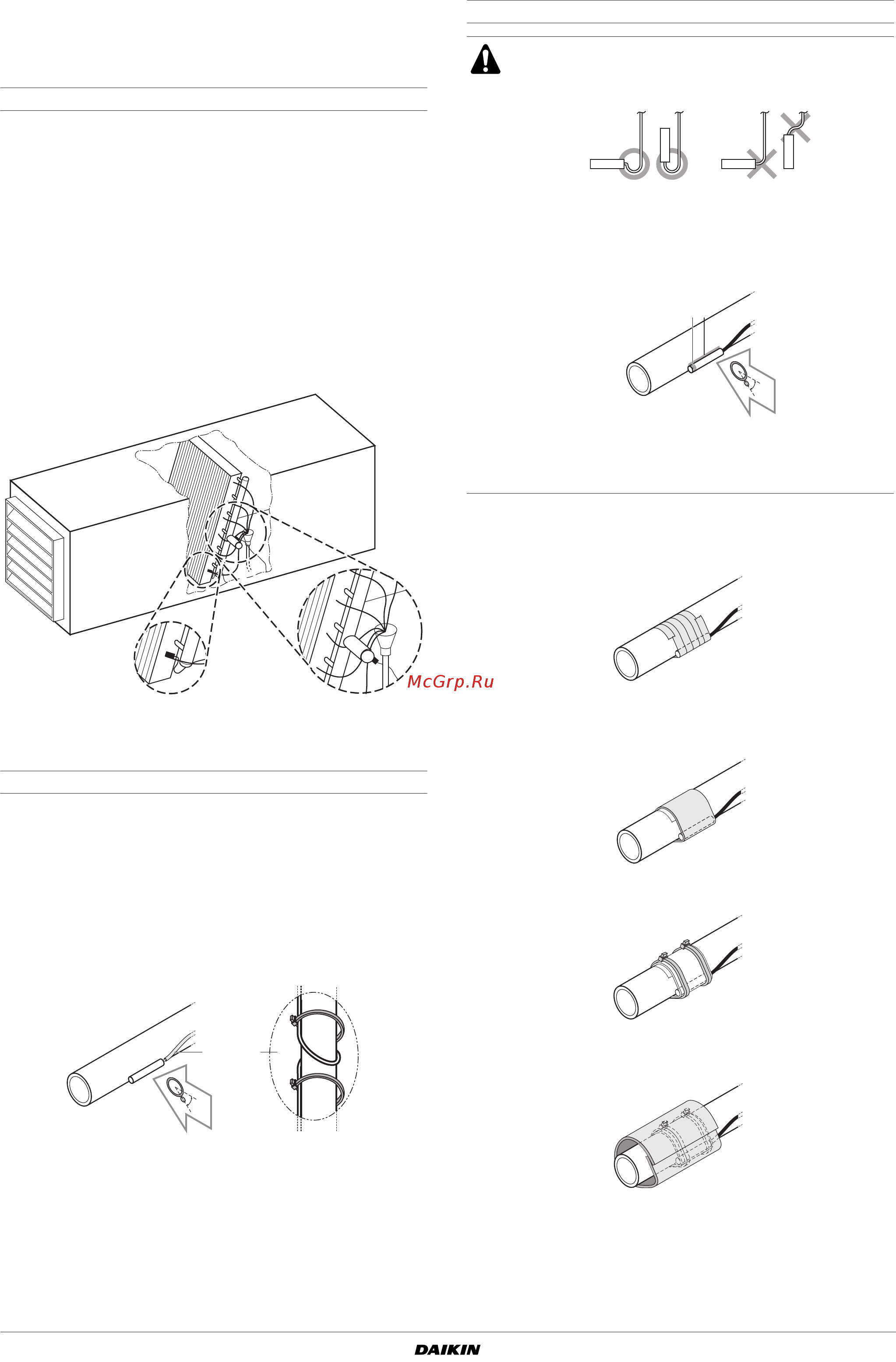

Установка термисторов
Термисторы хладагента
Место установки термистора
Правильная установка термисторов является залогом
эффективной работы всей системы:
1. Жидкого хладагента (R2T)
Установите термистор за распределителем на самом
холодном ходе теплообменника (обратитесь к дилеру
компании-производителя теплообменника).
2. Газообразного хладагента (R3T)
Установите термистор на выходе из теплообменника как
можно ближе к теплообменнику.
Необходимо проверить, защищен ли кондиционер от
замерзания.
Выполните пробный запуск и проверьте испаритель на
замерзание.
Установка кабеля термистора
1 Поместите кабель термистора в отдельную защитную
трубку.
2 Во избежание ослабления крепления термистора и
излишнего натяжения его кабеля всегда устанавливайте на
кабель ослабитель натяжения. Натяжение кабеля
термистора и ослабление крепления самого термистора
может привести к ухудшению контакта и снижению
точности измерений.
Крепление термистора
1 Закрепите термистор с помощью алюминиевой ленты
(приобретается на внутреннем рынке) -- это обеспечит
хорошую теплопроводность.
2 Чтобы крепление термистора с течением времени не
ослабло, оберните термистор (R2T/R3T) резиновой
пластиной, входящей в комплект поставки.
3 Затяните термистор двумя обхватными петлями.
4 Заизолируйте термистор изоляционной пластиной,
входящей в комплект поставки.
1 Жидкого хладагента R2T
2 Газообразного хладагента R3T
1
2
1 2
45°
■ Разместите провод термистора немного ниже
уровня его корпуса — это позволит избежать
скопления воды на термисторе.
■ Обеспечьте плотный контакт между термистором
и кондиционером. Наиболее чувствительными
являются верхние части термисторов —
проследите за тем, чтобы они находились
в контакте с кондиционером.
21
45°
1 Наиболее чувствительная часть термистора
2 Максимально увеличьте площадь контакта
