EKEQFCBV3 + EKEQDCBV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов
Daikin
к приобретаемым на внутреннем рынке кондиционерам воздуха
4PW52446-1B – 07.2010
Инструкция по монтажу и эксплуатации
2
Монтаж
■ Операции монтажа кондиционеров описаны в прилагаемой
к ним инструкции по монтажу.
■ Не включайте кондиционер без термистора выпускного
трубопровода (R3T), термистора трубопровода всасывания
(R2T) и датчиков давления (S1NPH, S1NPL). Работа без
этих устройств приведет к перегоранию компрессора.
■ Не допускается эксплуатация оборудования во
взрывоопасной среде.

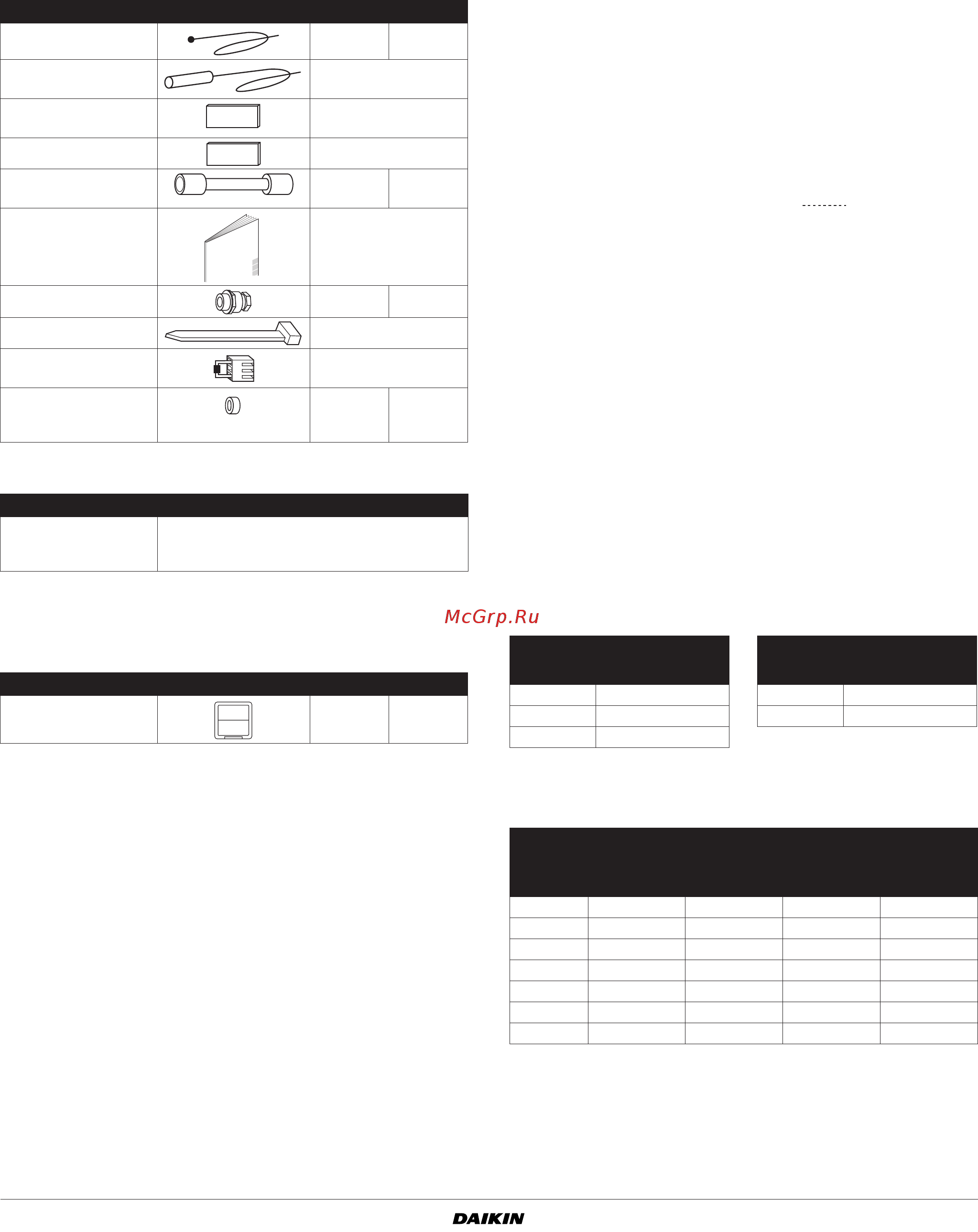

Комплект поставки
Обязательные принадлежности
Инструкции по монтажу смотрите в разделе «Установка
комплекта расширительного клапана» на странице 4.
Дополнительные принадлежности
Названия и назначение частей (Cм. рисунок 1
и рисунок 2)
Предварительные операции перед
монтажом
Правила выбора кондиционера
Модели подходящих агрегатов см. в таблице.
Выбирайте кондиционер (приобретается на внутреннем рынке)
в соответствии с приведенными ниже техническими данными и
ограничениями.
Расчетное давление кондиционера должно составлять не
мерее 40 бар.
Игнорирование этих ограничений может отрицательно
сказаться на сроке службы, рабочем диапазоне и надежности
наружного агрегата.
Ограничения для наружного агрегата (комплекта
расширительного клапана)
В зависимости от теплообменника необходимо выбрать
подключаемый EKEXV (комплект расширительного клапана),
соответствующий этим ограничениям.
EKEQFCB EKEQDCB
Термистор (R1T) — 1
Термистор (R3T/R2T)
(кабель 2,5 м)
2
Изоляционная
пластина
2
Резиновая пластина 2
Междупроводный
соединитель
46
Инструкция
по монтажу и
эксплуатации
1
Винтовая гайка 7 8
Обхватная петля 6
Адаптер, задающий
производительность
7
Заглушка
(закрывающий
колпачок)
2—
EKEQFCB EKEQDCB
Комплект
расширительного
клапана
EKEXV
EKEQFCB EKEQDCB
Пульт дистанционного
управления
1
(*)
(*) Для эксплуатации не требуется, удобен для обслуживания и монтажа.
1
Части и компоненты
1 Наружный агрегат
2 Блок управления (EKEQFCB / EKEQDCB)
3 Кондиционер (приобретается на внутреннем рынке)
4 Пульт управления (приобретается на внутреннем рынке)
5 Трубопроводы (приобретаются на внутреннем рынке)
6 Комплект расширительного клапана
Электропроводка
7 Электропитание наружного агрегата
8 Проводка блока управления
(электропитание и связь между блоком управления и
наружным агрегатом)
9 Термисторы кондиционера
10 Связь между пультом управления и блоком управления
11 Электропитание и провода управления для кондиционера и
пульта управления (электропитание отдельно от наружного
агрегата)
12 Управление по термистору воздуха для кондиционера
13 Пульт дистанционного управления ( = только для
технического обслуживания)
Наружный
агрегат
(класс)
Комплект EKEXV
Наружный
агрегат
(класс)
Комплект EKEXV
100 EKEXV63~125 200 EKEXV100~250
125 EKEXV63~140 250 EKEXV125~250
140 EKEXV80~140
Класс
EKEXV
Допустимая
холодороизводительность
теплообменника (кВт)
Допустимая
теплопроизводительность
теплообменника (кВт)
Минимум Максимум Минимум Максимум
63 6,3 7,8 7,1 8,8
80 7, 9 9,9 8,9 11,1
100 10,0 12,3 11,2 13,8
125 12,4 15,4 13,9 17,3
140 15,5 17,6 17,4 19,8
200 17,7 24,6 19,9 27,7
250 24,7 30,8 27,8 34,7
Tемпература насыщения
всасываемых паров (SST)
при охлаждении = 6°C
Tемпература насыщения
всасываемых паров (SST)
при нагреве = 46°C
Tемпература воздуха
= 27°C DB/19°C WB
Tемпература воздуха
= 20°C DB
Перегрев (SH) = 5 K Переохлаждение (SC)
(SC) = 5 K
