EKEQFCBV3 + EKEQDCBV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов
Daikin
к приобретаемым на внутреннем рынке кондиционерам воздуха
4PW52446-1B – 07.2010
Инструкция по монтажу и эксплуатации
6
Монтаж электропроводки
■ Все приобретаемые на внутреннем рынке электрические
детали, материалы и производимые с ними операции
должны соответствовать местным нормативным актам.
■ Используйте только медные провода.
■ Все электротехнические работы должны производиться
только квалифицированными специалистами.
■ В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными и
общегосударственными нормативами.
■ Сечение силовых кабелей, подключаемых к наружному
агрегату, номинал размыкателя, выключателя цепи
питания, проводки и схема подключения приведены
в инструкции по монтажу наружного агрегата.
■ В линии электропитания следует установить устройство
защитного отключения и плавкий предохранитель.

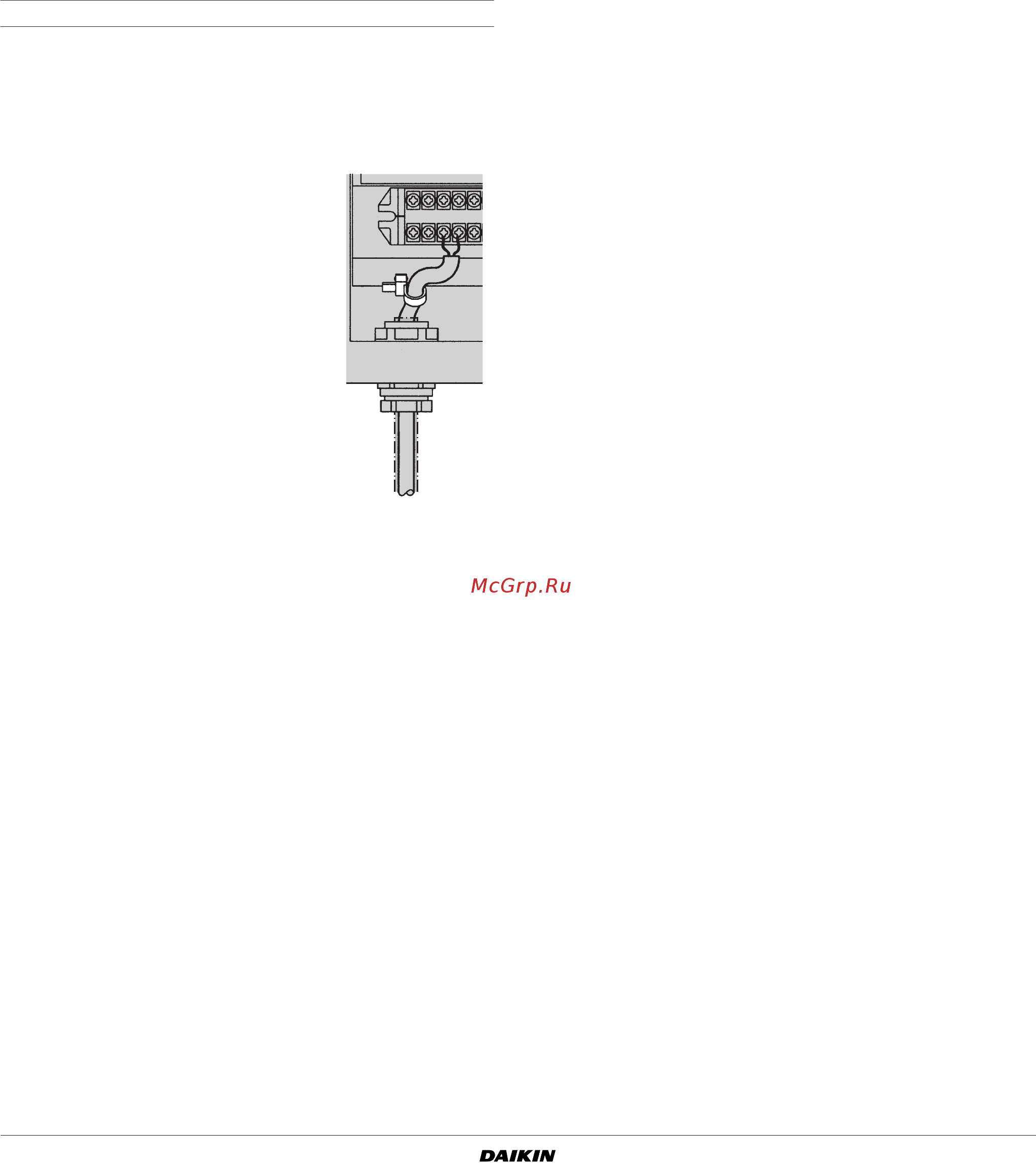

Подключение проводки внутри блока управления
1 Для подключения к наружному агрегату и пульту
управления (приобретается на внутреннем рынке):
Вытяните проводку через винтовую гайку и крепко
затяните гайку — это надежно защитит проводку от
вырывания и от воздействия воды.
2 На кабели необходимо установить
дополнительные ослабители
натяжения. Стяните кабель
установленной обхватной петлей.
Меры предосторожности
■ Кабель термистора и провод пульта дистанционного
управления должны находиться на расстоянии не менее
50 мм от силовой электропроводки и от проводки, идущей
на пульт управления. В противном случае электрические
наводки могут привести к сбоям в работе всей системы.
■ Применяйте только кабели указанных сечений и следите за
надежностью контактов. Содержите проводку в порядке,
так, чтобы она не препятствовала размещению и
функционированию другого оборудования. Помните, что
ненадежные контакты могут послужить причиной
выделения тепла, поражения электротоком и даже
возгорания.
