Инструкция по монтажу и эксплуатации
5
EKEQFCBV3 + EKEQDCBV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов
Daikin
к приобретаемым на внутреннем рынке кондиционерам воздуха
4PW52446-1B – 07.2010
Монтаж электропроводки
1 Откройте крышку электрической коробки (А).
2 Выдавите ТОЛЬКО второе нижнее отверстие ввода
электропроводки (B) изнутри наружу. Не повредите
мембрану.

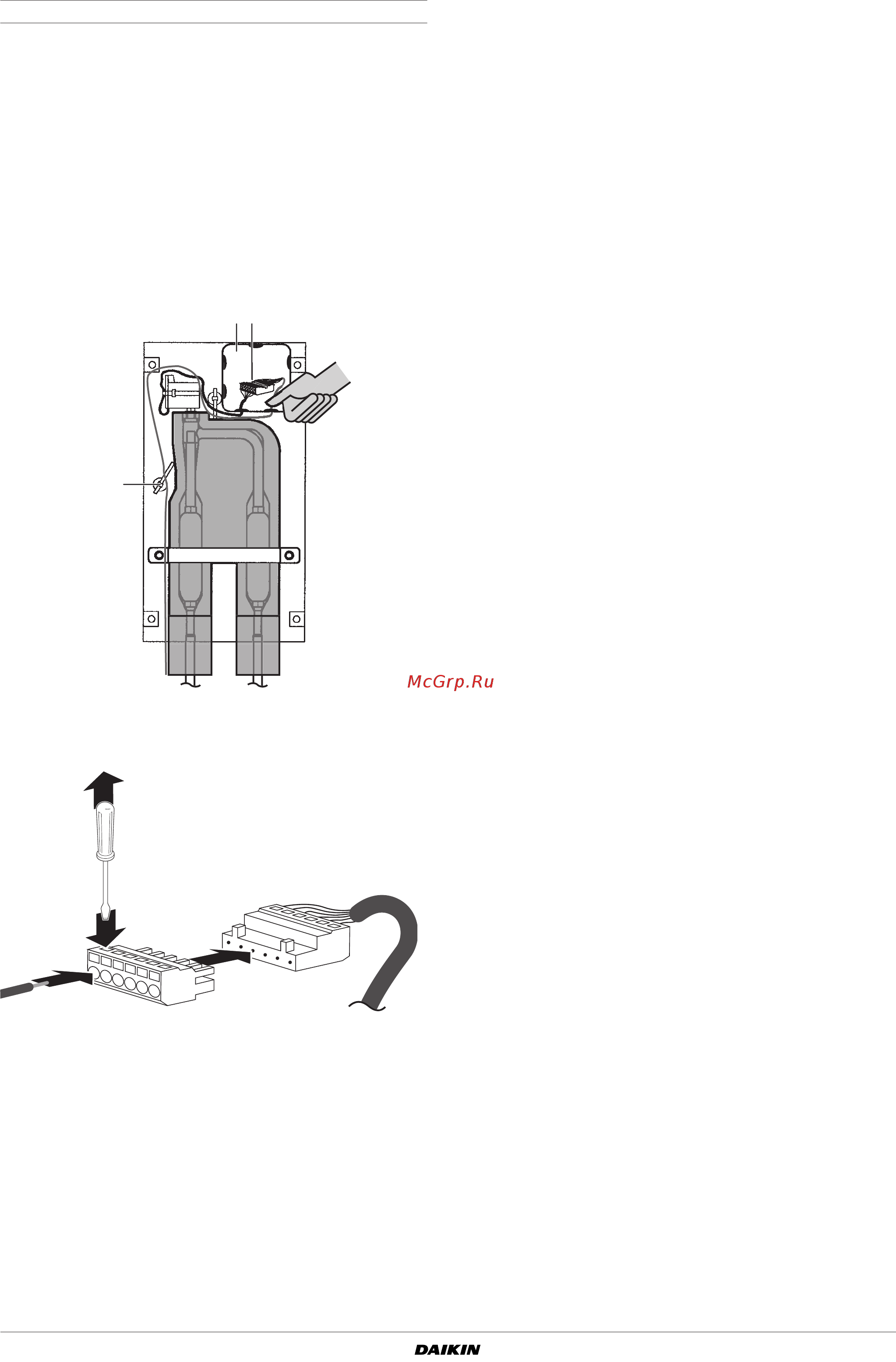

3 Пропустите кабель клапана (с проводами Y1 ... Y6) из блока
управления через эту мембрану отверстия ввода
электропроводки и подключите провода кабеля
к клеммному разъёму (С), следуя инструкциям по
выполнению действия 4. Выведите кабель из блока
комплекта клапана, как показано на приведённом ниже
рисунке, и закрепите кабель с помощью обхватной петли
(D). Более подробную информацию смотрите в разделе
«Монтаж электропроводки» на странице 6.
4 Подключите провода кабеля к клеммному разъёму в
соответствии с электрической схемой, используя
маленькую отвертку и следуя показанным инструкциям.
5 Закрывая крышку блока комплекта клапана, проследите
за тем, чтобы не оказались зажаты электропроводка и
изоляция.
6 Закройте крышку комплекта клапана, завернув 4 винта M5.
Установка электрического блока
управления
(см. рисунок 4 и рисунок 6).
Механическая установка
1 С помощью подвесных скоб зафиксируйте блок управления
на установочной поверхности.
Используйте 4 винта (для отверстий Ø6 мм).
2 Откройте крышку блока управления.
3 Для электропроводки: см. абзац «Монтаж электропроводки»
на странице 6.
4 Установите винтовые гайки.
5 Закройте ненужные отверстия заглушками (закрывающими
колпачками).
6 По окончании установки закройте крышку и надежно
зафиксируйте ее во избежание попадания воды в блок
управления.
A
C
D
B
4
1
2
3
1 Блок управления
2 Подвесные скобы
3 Основная печатная плата
4 Трансформатор
5 Клемма
6 Плата (для преобразования напряжения)
7 Плата (электропитание)
8 Магнитное реле (работа/компрессор ВКЛ/ВЫКЛ)
9 Магнитное реле (состояние ошибки)
10 Магнитное реле (вентилятора)
11 Магнитное реле (размораживание)
12 Дополнительная плата (KRP4)
