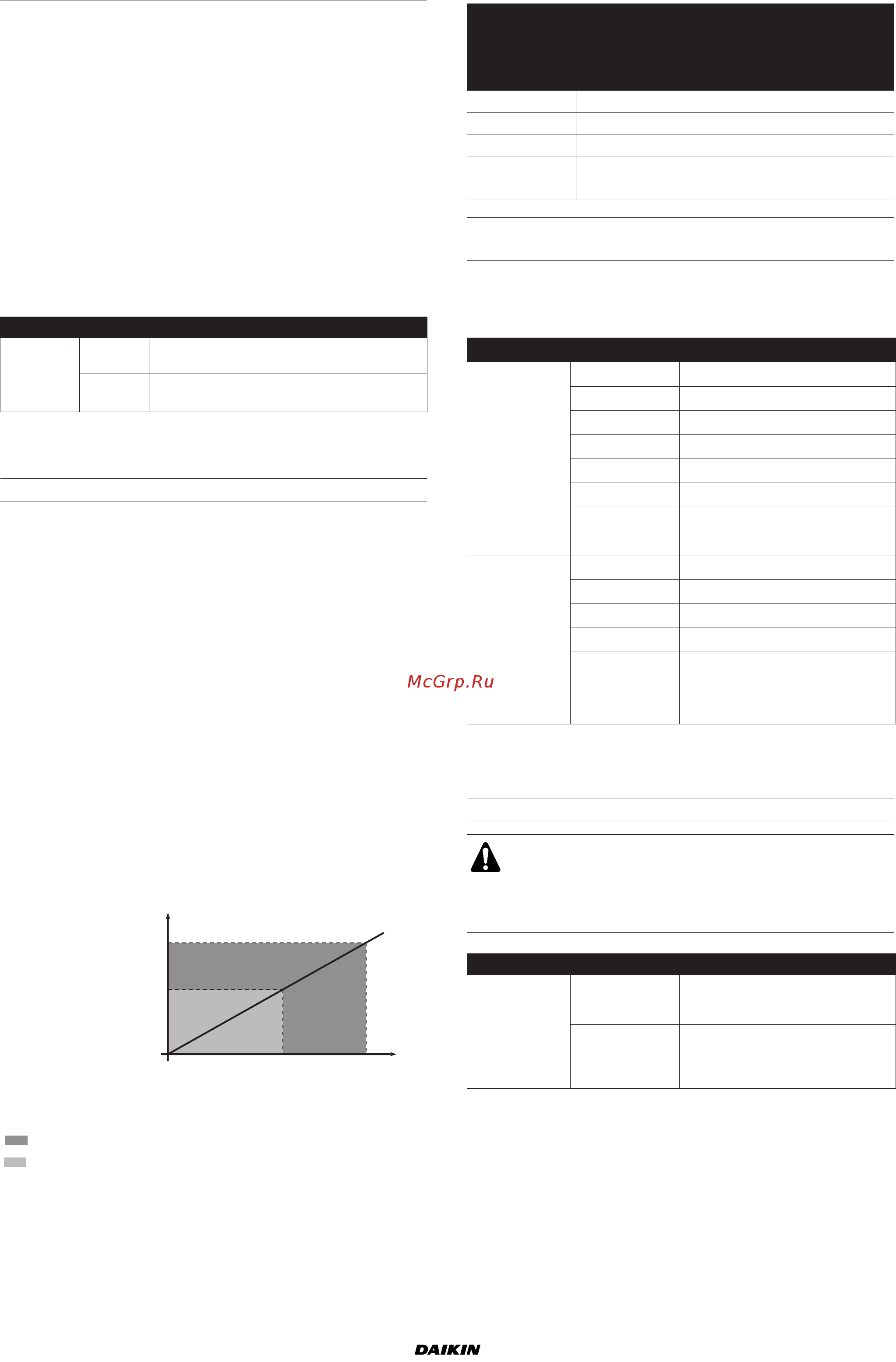

Инструкция по монтажу и эксплуатации
11
EKEQFCBV3 + EKEQDCBV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов
Daikin
к приобретаемым на внутреннем рынке кондиционерам воздуха
4PW52446-1B – 07.2010
Настройка EKEQFCB на месте
Для изменения настроек:
1 Сделайте необходимые настройки.
2 Выключите питание.
3 Отсоедините пульт дистанционного управления перед
проверкой системы в режиме охлаждения после
технического обслуживания. Использование пульта
дистанционного управления может привести к нарушению
нормальной работы системы.
4 Не меняйте T1/T2 во время перерыва в подаче
электропитания.
5 Включите питание внутреннего и наружного агрегатов.
Настройка системы управления температурой
T
e
или SST = температура испарения или температура кипения
на всасывании.
T
c
= температура конденсации.
Работа с управлением производительностью по 0–10 В
Подача 0–10 В используется только для этого режима работы и
является основой управления производительностью.
Для этой системы необходим приобретаемый на внутреннем
рынке пульт управления с датчиком температуры. Датчик
температуры может использоваться для управления любой
температурой:
■ воздуха, всасываемый кондиционером
■ воздуха в помещении
■ воздуха, нагнетаемый кондиционером
Запрограммируйте приобретаемый на внутреннем рынке пульт
управления на генерирование сигнала напряжением от 0 до
10 В по указанным условиям. Также для получения более
подробной информации смотрите графики и другие данные
в настоящем абзаце.
■ Когда целевая температура достигнута: 5 В
■ Когда необходима более низкая температура хладагента:
5–10 В
■ Когда необходима более высокая температура хладагента:
0–5 В
Работа с управлением температурой по заданному
значению T
e
/T
c
Значения температуры испарения (T
e
)/конденсации (T
c
), при
которых система должна срабатывать, можно задать кодовыми
числами, указанными ниже.
Параметры работы в случае потери электроснабжения
№ режима № кода Описание установки
13(23)–0
01
Работа с управлением производительностью
по 0–10 В (= заводская установка)
02
Работа с управлением температурой по
заданному значению T
e
/T
c
A Напряжение, подаваемое пультом управления на
EKEQFCB
Зона повышения температуры
Зона снижения температуры
Выходное
напряжение
= линейная функция с ∆T
∆T = [реальная измеренная температура] – [целевая
температура]
Когда ∆T=0, целевая температура достигнута.
∆T
макс.
= максимальное отклонение температуры, заданное при
монтаже
Рекомендуемое значение ∆T
макс.
=[2°C~5°C].
0
–∆T
max
+∆T
max
∆T=0
5 10 V
°C
A
(слишком жарко)
(слишком холодно)
Выход
напряжения
от пульта
управления
(приобретается по
месту установки)
Холодопроизводительность Теплороизводительность
0 В резкое снижение резкое повышение
2,5 В снижение повышение
5 В постоянная постоянная
7,5 В повышение снижение
10 В резкое повышение резкое снижение
№ режима № кода Описание установки
(*)
(*) В зависимости от условий рабочей температуры и от выбора кондиционера
приоритет может получать работа наружного агрегата или срабатывание
его защитных устройств, а фактическое значение T
e
/T
c
будет отличаться от
заданного T
e
/T
c
.
13(23)–1
01
T
e
= 5°C
02
T
e
= 6°C
03
T
e
= 7°C
04
T
e
= 8°C (заводская установка)
05
T
e
= 9°C
06
T
e
= 10°C
07
T
e
= 11°C
08
T
e
= 12°C
13(23)–2
01
T
c
= 43°C
02
T
c
= 44°C
03
T
c
= 45°C
04
T
c
= 46°C (заводская установка)
05
T
c
= 47°C
06
T
c
= 48°C
07
T
c
= 49°C
Необходимо принять меры к тому, чтобы после сбоя
электропитания сигналы T1/T2 подавались в
соответствии с вашими предпочтениями.
Пренебрежение этим приведет к неправильной работе
системы.
№ режима № кода Описание параметра
12(22)–5
01
При возобновлении
электроснабжения контакт T1/T2
должен быть разомкнут.
(*)
(*) После сбоя электропитания контакт T1/T2 должен быть переведен
в разомкнутое положение (нет запроса на охлаждение/нагрев).
02
После сбоя электропитания
состояние контакта T1/T2 должно
оставаться таким, каким оно было
до сбоя.
