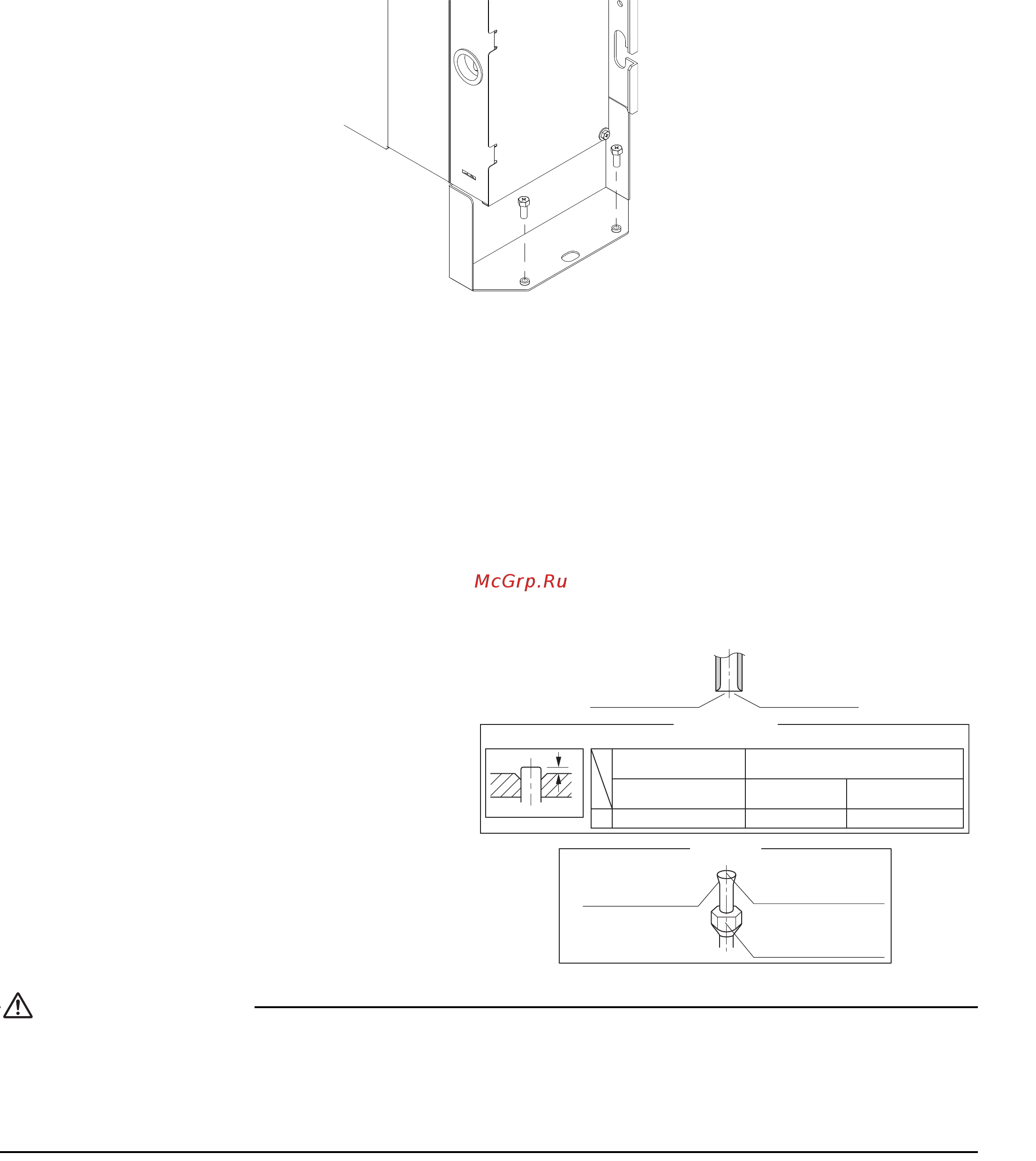

Русский 9
УСТАНОВКА ВНУТРЕННЕГО АГРЕГАТА
Способ крепления блока
Убедитесь в том, что пол достаточно прочный, чтобы выдерживать вес блока.
1) Выровняйте внутренний агрегат с помощью винтов для горизонтальной установки (принадлежности). Если
пол недостаточно ровный, установите блок на плоское горизонтальное основание.
2) Если возможно опрокидывание блока, прикрепите его к стене с использованием имеющихся отверстий или
кполу с помощью приобретаемого по месту
установки крепежа.
МОНТАЖ НАРУЖНОГО АГРЕГАТА
Установите, как описывается в руководстве по монтажу, поставляемому с наружным агрегатом.
РАБОТА С ТРУБОПРОВОДОМ
ДЛЯ ХЛАДАГЕНТА
См. руководство по монтажу, поставляемое с наружным агрегатом.
1. РАЗВАЛЬЦОВКА КОНЦА
ТРУБЫ
1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз,
так чтобы стружка не попала в трубу.
3) Оденьте на трубу накидную гайку.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
Предупреждение
Не применяйте на развальцованной детали минеральное масло.
Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы агрегатов.
Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе с агрегатом.
Для обеспечения гарантии срока службы данного агрегата R410A на него не допускается установка осушителя.
Осушающий материал может расплавить и повредить систему.
Неполная развальцовка может привести к утечке газообразного хладагента.
A
A
Матрица
Развальцовка
Обычный вальцовочный инструмент
С крыльчатой гайкой
(компании Imperial)
Зажимного типа
(жесткого типа)
Вальцовочный
инструмент для R410A
Зажимного типа
Установите точно в положение, показанное ниже.
1,5-2,0 мм1,0-1,5 мм0-0,5 мм
Убедитесь, что установлена
накидная гайка.
Конец трубы должен быть
развальцован равномерно,
и иметь абсолютно
круглую форму.
На внутренней
вальцовочной
поверхности не
должно быть трещин.
Удалите заусенцы
(Отрежьте точно под
прямым углом.)
Контроль
