10 Русский
РАБОТА С ТРУБОПРОВОДОМ
ДЛЯ ХЛАДАГЕНТА

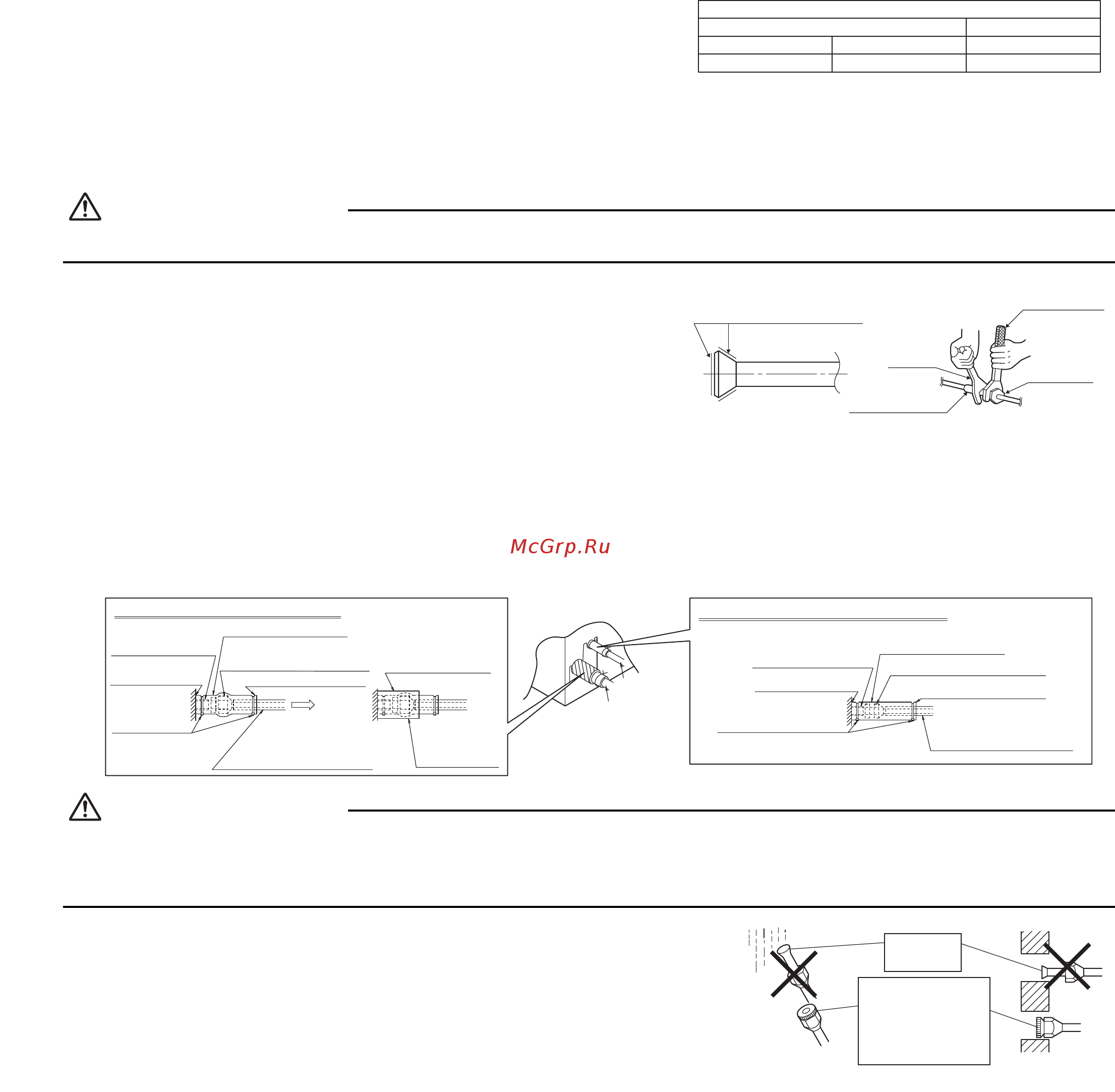

2. ТРУБОПРОВОДЫ ХЛАДАГЕНТА
1) Чтобы предотвратить утечку газа, нанесите фреоновое масло
на внутреннюю и наружную поверхность раструба.
(Используйте фреоновое масло для R410A)
2) Выровняйте центры обоих раструбов и затяните накидные
гайки на 3–4 оборота от руки. Затем полностью затяните их
с помощью динамометрических ключей.
• При затяжке накидных гаек используйте динамометрические
ключи, чтобы предотвратить повреждение накидных гаек
иутечку
газа.
Предостережение
Если гайки перетянуть, можно повредить развальцованную часть трубы, что приведет к утечке хладагента.
3) По окончании работы проконтролируйте отсутствие
утечки газа.
4) После проверки на утечки газа изолируйте соединения трубопроводов.
• Используйте изоляцию для арматуры, которая поставляется с жидкостной и газовой трубами. Изоляция для
арматуры на жидкостной и газовой трубе должна располагаться
швами вверх.
(Стяните обе кромки зажимом.)
• На газовой трубе оберните среднюю уплотнительную подушку поверх изоляции для арматуры (соединение
снакидной гайкой).
Предостережение
Убедитесь в надлежащей изоляции всех труб на месте эксплуатации на всем их протяжении до соединительных
элементов внутри блока. Любые неизолированные трубы могут приводить к конденсации влаги, а при прикосновении к
ним вызывать ожоги.
Предостережения относительно обращения с трубами
• Обеспечьте защиту открытого конца трубы от пыли и влаги.
(Стяните обе кромки зажимом.)
• Все изгибы труб должны быть как можно более плавными.
Для изгибания пользуйтесь трубогибочной машиной.
(Радиус изгиба должен быть не менее 30–40 мм.)
Момент затяжки накидной гайки
Газовая сторона Жидкостная сторона
Ø9,5 Ø12,7 Ø6,4
33–39 Н•м 50–60 Н•м 15–17 Н•м
Гаечный
ключ
Накидная
гайка
Соединение труб
Динамометр-
ический ключ
Нанесите фреоновое масло
Основной
блок
Оберните
уплотнительную
ленту вокруг
газовой трубы.
(принадлежность)
Измерьте длину газовой
трубы, покрываемой
уплотнительной лентой.
Малая уплотнительная
подушка
Основной
блок
(принадлежность)
Порядок изоляции газового трубопровода
Изолирующий материал
для труб (приобретается
по месту установки)
Зажим
(принадлежность)
Изоляция для арматуры
Поверните швами вверх
Соединение с накидной гайкой
Присоедините
к основанию
Изолирующий материал
для труб (основной блок)
Порядок изоляции жидкостного трубопровода
Изоляция для арматуры
(принадлежность)
Основной блок
Присоедините к основанию
Изолирующий материал
для труб (основной блок)
Изолирующий материал
для труб (приобретается
по месту установки)
Поверните швами вверх
Соединение с накидной гайкой
Зажим (принадлежность)
Жидкостная
линия
Газовая
линия
Если колпачок раструба
недоступен, закройте
раструб лентой, чтобы
предотвратить
попадание загрязнений
или воды.
Установите
колпачок.
Дождь
Стена
