14 Русский
ПРОВОДКА
См. руководство по монтажу, поставляемое с наружным агрегатом.
СПОСОБ ПОДСОЕДИНЕНИЯ ПРОВОДКИ
• Подсоединяйте провода только
после снятия крышки блока
управления, как показано на
рисунке.
Предостережение
• Для фиксации проводки
используйте входящий
в комплект поставки
уплотнительный материал,
чтобы предотвратить
попадание наружного воздуха
вблок управления.
• При работе с проводкой
убедитесь в том, что проводка
в порядке и провода не
стопорят крышку блока
управления. Затем надежно
закройте крышку. Закрепляя
крышку блока управления,
следите за тем, чтобы не
зажать провода.
• За пределами агрегата
обеспечьте, чтобы расстояние
между слаботочной (провода
пульта ДУ) и сильноточной
(провод заземления и проводка
питания) проводкой составляло не
менее 50 мм. Близкое
расположение может вызвать
электрическую интерференцию,
сбои и поломку.
[МЕРЫ ПРЕДОСТОРОЖНОСТИ]
При подключении блока к электропитанию также руководствуйтесь паспортной табличкой с электрической схемой.
(На обратной стороне)

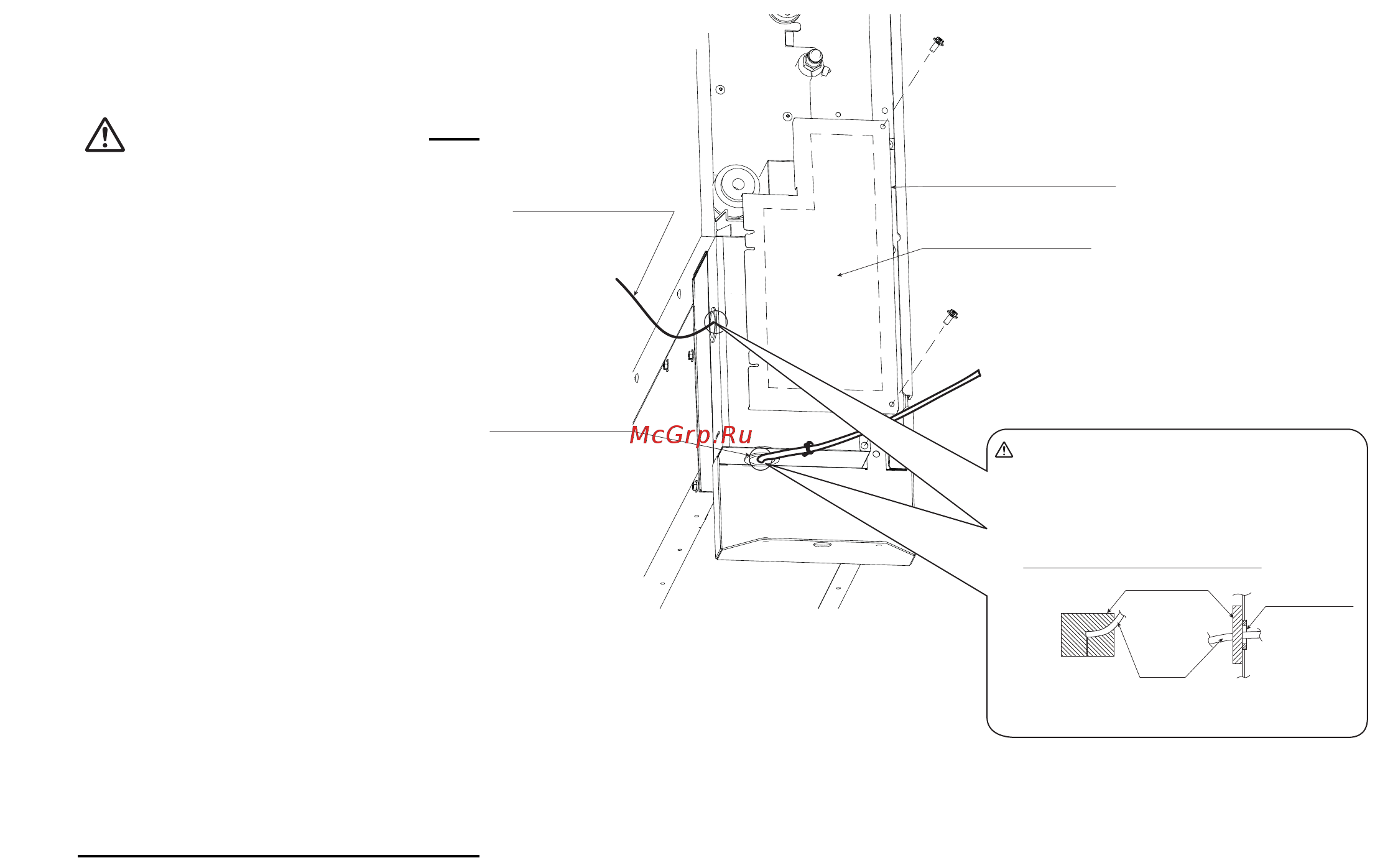

Электрическая схема
Крышка блока управления
Проводка
электропитания
Провод заземления
*Проводка пульта ДУ
• Убедитесь в том, что провод проходит через соответствующее
отверстие.
• После монтажа загерметизируйте отверстие, через которое проложен
провод, чтобы снаружи не проникала влага и мелкие животные.
• Оберните сильно- и слаботочные провода уплотнительным
материалом, как показано на рисунке ниже.
(В противном случае проникающая извне влага или мелкие
животные, такие как насекомые, могут привести к короткому
замыканию в блоке управления.)
Надежно закрепите, чтобы исключить зазоры.
Проводка через
отверстие
Материал уплотнения
(принадлежность)
Провод
[Способ крепления]
Наружный
агрегат
Внутренний
агрегат
