Русский 7
УСТАНОВКА ВНУТРЕННЕГО АГРЕГАТА
Необходимо следить за тем, чтобы во время выполнения монтажных работ использовались принадлежности
иотдельные детали, поставляемые только согласно номенклатуре, утвержденной нашей компанией.

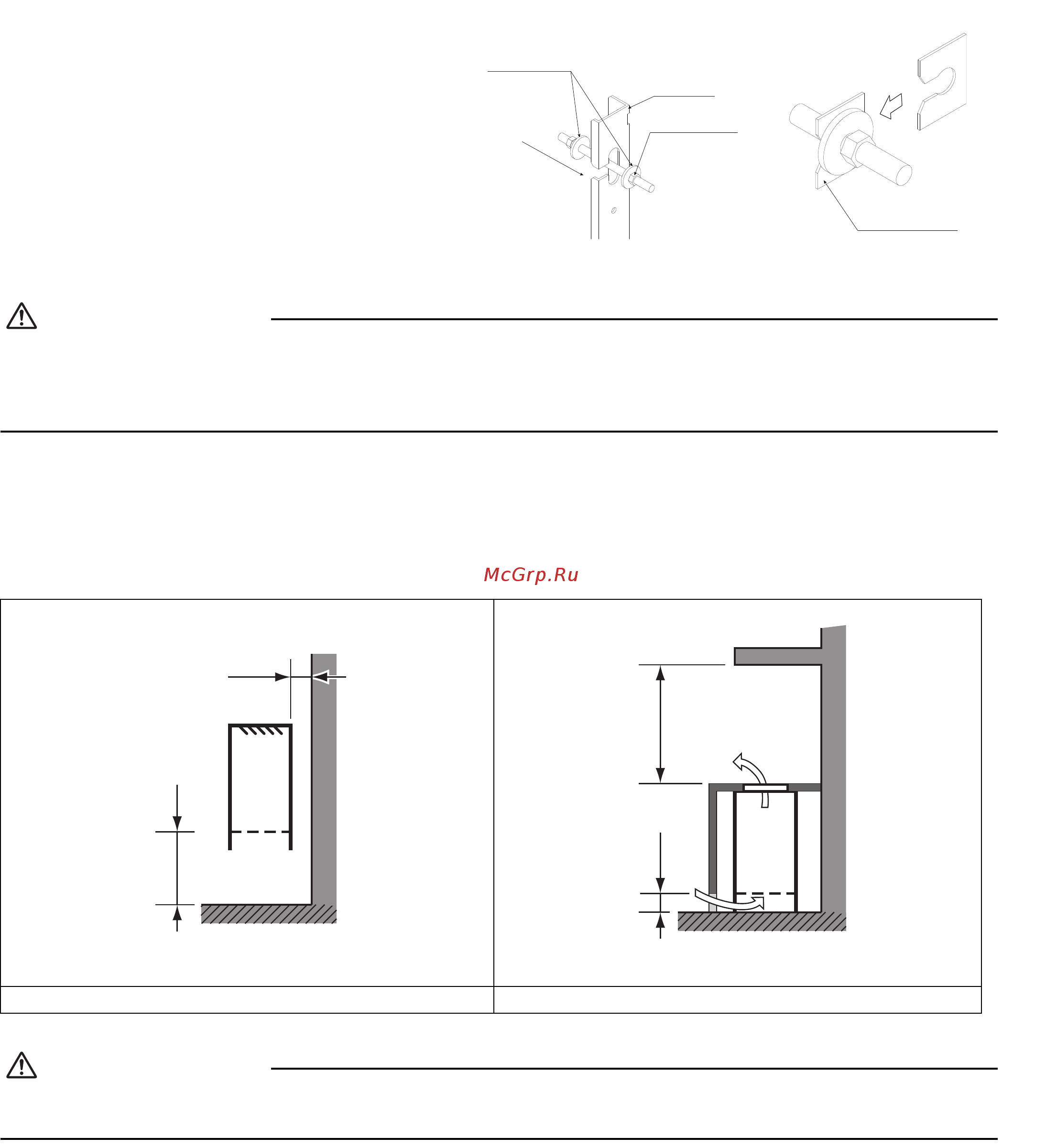

1) Временно установите внутренний агрегат.
Прикрепите подвесной кронштейн к подвесному
болту. Укрепите его как следует спомощью
гайки и шайбы с левой и правой сторон
подвесного кронштейна (см. рис.).
[МЕРЫ
ПРЕДОСТОРОЖНОСТИ]
Поскольку в блоке используется пластмассовый
дренажный поддон, во время монтажа не допускайте
попадания из воздуховыпускного отверстия
возникающих при сварке брызг металла
и других посторонних веществ.
2) Отрегулируйте положение блока между стенами.
3) Проверьте выравнивание агрегата по горизонтали.
Предостережение
Убедитесь в том, что блок установлен горизонтально с помощью уровня или пластмассовой трубки, наполненной водой.
Если вместо уровня используется пластмассовая трубка, отрегулируйте верхнюю поверхность блока согласно
поверхности воды на обоих концах трубки. (Чтобы не допустить утечки воды, особенно важно убедиться в наличии
уклона в сторону дренажного трубопровода.)
Монтаж пульта дистанционного управления
См. руководство по монтажу пульта ДУ, поставляемое вместе с пультом.
Настенный монтаж/скрытый напольный монтаж
Для блока требуется минимальный зазор 100 мм (F) и зазор (E) на нижней стороне для впуска воздуха, а также зазор
между блоком и стеной не более 20 мм, который реализуется с помощью проставок (приобретаются по месту установки).
Предостережение
В случае монтажа блока непосредственно под подоконником убедитесь в том, что отсутствует замкнутый контур
циркуляции воздуха.
ПРИМЕЧАНИЕ. Блок должен устанавливаться в полностью закрытом корпусе, изготовленном сторонней организацией.
Корпус, как минимум, должен содержать съемную панель и решетки для всасывания и выпуска воздуха. Форма,
расположение и извлекаемые только с помощью инструмента крепежные элементы этих съемных компонентов должны
препятствовать доступу к блоку.
Настенный монтаж Скрытый напольный монтаж
Затяжка
(двойная гайка
)
Подвесной
кронштейн
(принадлежность)
Шайба для
подвесного
кронштейна
[Закрепление подвесного кронштейна]
Приобретаемая
на месте деталь
(принадлежность)
Пластина для
фиксации шайбы
Вставьте
под шайбу
[Закрепление шайб]
F
F
1750
C
E
100
E
