12 Русский
РАБОТА С ДРЕНАЖНЫМ
ТРУБОПРОВОДОМ
Предостережение
Накопление воды в дренажном трубопроводе может привести к засорению трубопровода.
• Чтобы предотвратить провисание дренажного трубопровода, установите проволоку для подвески через 1–1,5 м.
• Используйте дренажный шланг и металлический хомут. Полностью вставьте дренажный шланг в дренажный разъем и
надежно затяните металлический хомут с верхней частью ленты на конце шланга. Затяните металлический хомут так
,
чтобы расстояние между головкой винта и хомутом составляло меньше 4 мм.
• Две указанные ниже области должны быть изолированы, поскольку может формироваться конденсат, который
приводит к утечке воды.
• Дренажный трубопровод,
проходящий в помещении
• Дренажные разъемы

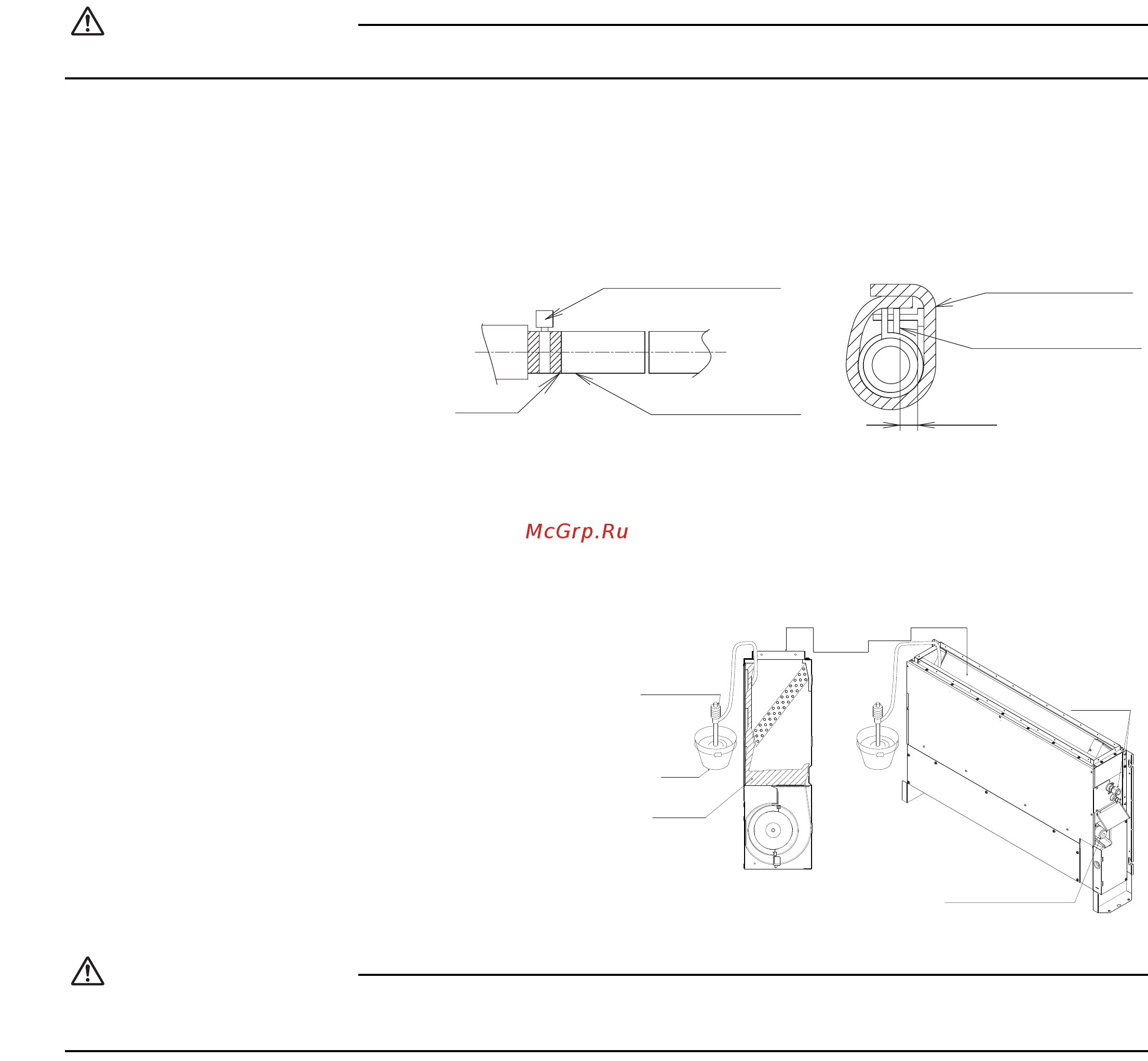

Руководствуясь представленным
ниже рисунком, изолируйте
металлический хомут и дренажный
шланг с помощью входящей в
комплект поставки большой
уплотнительной подушки.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Соединения дренажного трубопровода
• Не соединяйте дренажный трубопровод с фановыми трубами, издающими запах аммиака. Аммиак из фановой трубы
может попасть в комнатный блок по дренажным трубам и вызвать коррозию теплообменника.
• Не скручивайте и не изгибайте дренажный шланг, чтобы к нему не была приложена чрезмерная нагрузка.
(Это может привести к утечкам.)
По окончании установки трубопровода
проверьте равномерность слива. Постепенно
налейте приблизительно 1 литр воды на
дренажный поддон, чтобы проверить слив,
как описано ниже.
• Через выпускное отверстие постепенно залейте
приблизительно 1 литр воды в дренажный поддон,
чтобы проверить слив.
• Проверьте слив.
Предостережение
При заполнении дренажного поддона водой последняя должна стекать по стенке поддона (см. рисунок выше).
В противном случае может произойти утечка воды.
(принадлежность)
Лента
Дренажный шланг
Металлический зажим
(принадлежность)
(принадлежность)
Металлический зажим
Большая уплотни-
тельная подушка
≤4 мм
ɉɟɪɟɧɨɫɧɨɣ
ɧɚɫɨɫ
ȼɟɞɪɨ
Ⱦɪɟɧɚɠɧɵɣ
ɩɨɞɞɨɧ
ȼɨɡɞɭɯɨɜɵɩɭɫɤɧɨɟ
ɨɬɜɟɪɫɬɢɟ
Ⱦɪɟɧɚɠɧɨɟɨɬɜɟɪɫɬɢɟ
Ɍɪɭɛɨɩɪɨɜɨɞɵ
ɯɥɚɞɚɝɟɧɬɚ
