Русский 15
ПРОВОДКА
[Подсоединение электрической проводки]

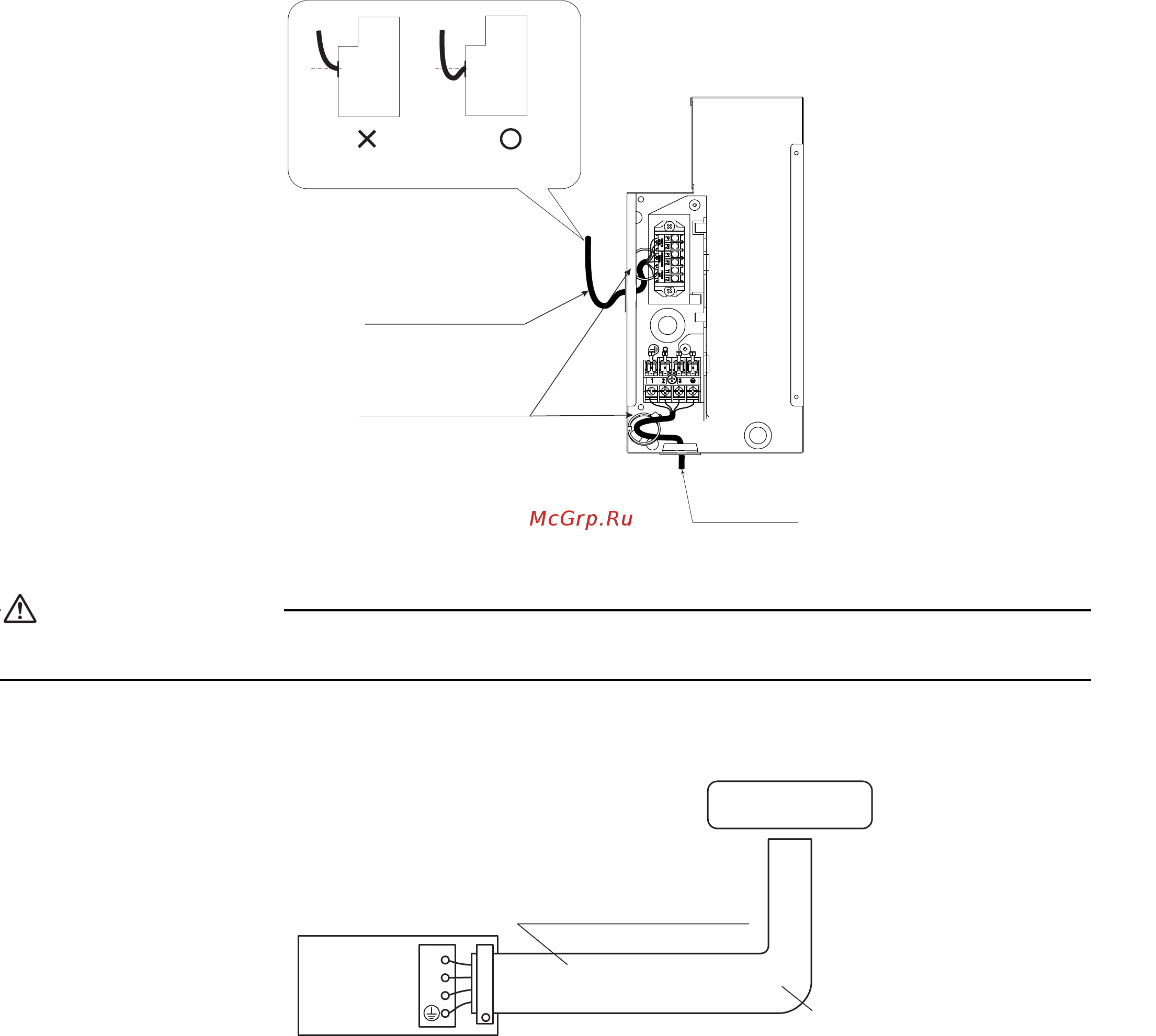

Проводка питания и провод заземления
Снимите крышку блока управления.
Проложите провода в блок через соответствующее отверстие и подсоедините к клеммной колодке электропитания (4P).
Часть защитной виниловой оболочки должна располагаться внутри блока управления.
Предупреждение
Не используйте проводку с отводами, скрученные провода, удлинительные провода или соединения нескольких проводов
водной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.
Проводка
электропитания
Провод заземления
Внутренняя печатная плата
(УЗЕЛ)
Зажимы
(для предотвращения
проскальзывания)
*Проводка цепи передачи
*Проводка пульта ДУ
* Не подключайте здесь
проводку питания.
Это может привести к сбоям
в работе
Блок
управления
Блок
управления
Проводка цепи передачи/Проводка пульта ДУ
1
2
3
H07RN-F
Внутренний
агрегат
К наружному
агрегату
1,6 мм–2,0 мм
Если длина провода
превышает 10 м, используйте
провода диаметром 2,0 мм.
