8 Русский

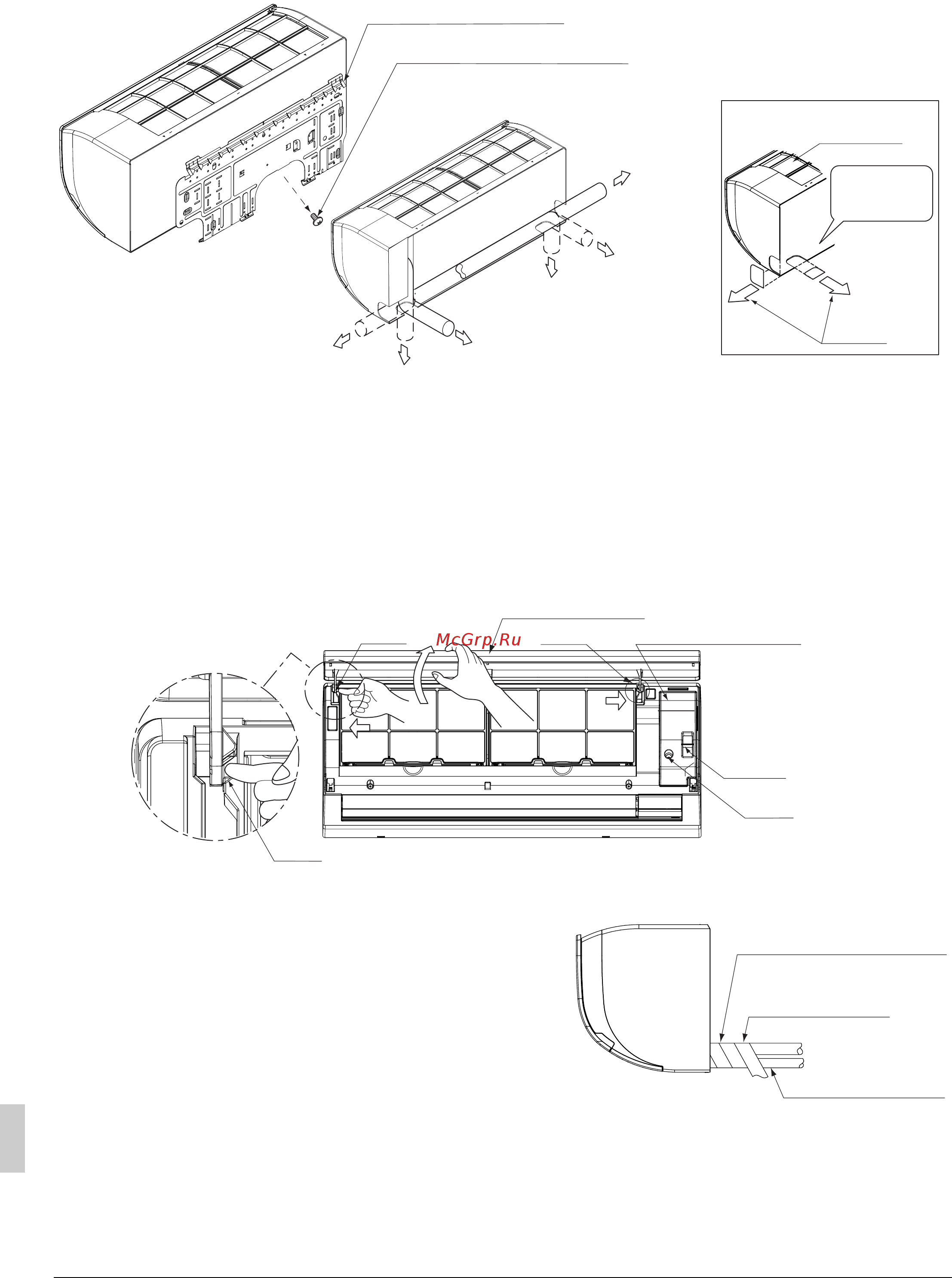

(3) Если для трубопровода используется положение слева, снизу слева, справа или сверху
справа, проделайте сквозное отверстие для трубопровода в передней решетке. (См. рис. 4)
(4) Снимите лицевую панель и сервисную крышку. (См. Pис. 5)
<
Снятие лицевой панели и сервисной крышки >
(1) Откройте лицевую панель до того положения, в котором она остановится.
(2) Переведите крюки на обеих сторонах лицевой панели по направлению к краям основного блока
и снимите панель. (Вы также можете снять лицевую панель, сдвинув ее вправо или влево
ипотянув вперед.)
(3) Открутите винт сервисной крышки
и потяните рукоятку на себя.
(5) Расположите трубу в том направлении, в котором она будет выведена.
Вывод трубы справа, снизу справа и сзади справа
(См. рис. 6)
•
Обмотайте дренажный шланг и трубопровод для
хладагента изоляционная лента (4) таким образом,
чтобы дренажный шланг располагался под
трубопроводом для хладагента.
Вывод трубы слева, снизу слева и сзади слева
• Снимите переднюю решетку. (См. рис. 7)
< Порядок снятия передней решетки >
Снимите переднюю решетку, как описано ниже, при креплении комнатного блока винтами, или при
креплении дополнительных принадлежностей (беспроводный удаленный контроллер, печатная
плата адаптера и т.д.).
(1) Снимите лицевую панель.
Установочная панель (1)
Временный винт
(1 шт. в случае класса 15-32)
(2 шт. в случае класса 40-63)
Правый
трубопровод
Левый
трубопровод
Задний левый
трубопровод
Задний правый трубопровод
Нижний левый
трубопровод
Нижний правый трубопровод
Передняя
решетка
Вырез вдоль
решетки.
Вырез
Рис. 3
Рис. 4
Крюк
Рис. 5
Ручка
Винт
Сервисная крышка
Лицевая панель
(1)
(2)
(2)
(3)
Крюк
Крюк
Изоляционная лента (4)
Дренажный шланг
Рис. 6
Трубопровод
для хладагента
4PRU494115-1C.book Page 8 Thursday, April 12, 2018 4:09 PM
