10 Русский

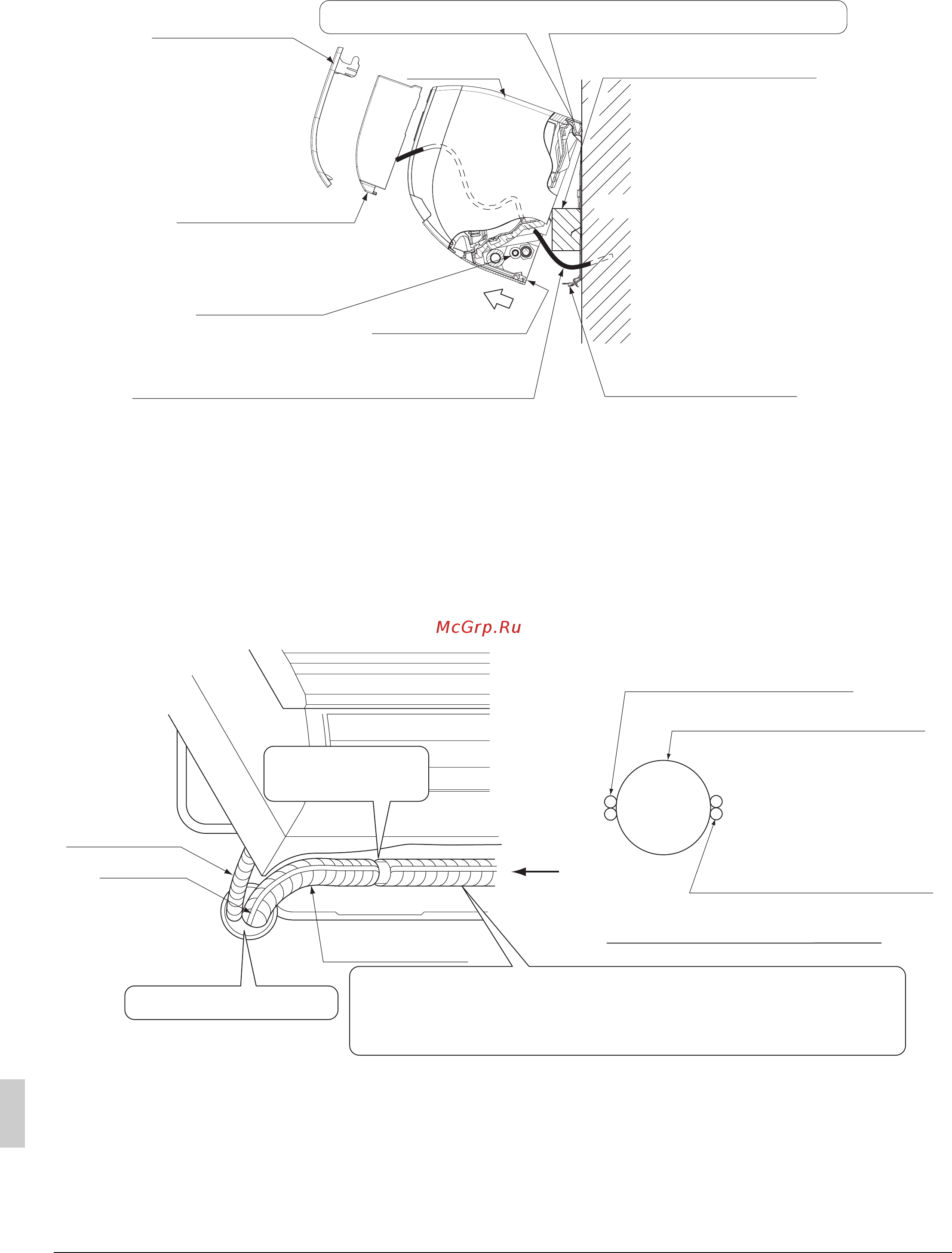

(6) Повесьте внутренний агрегат на установочную панель. (См. рис. 9)
• Использование буферного материала между стеной и внутренним агрегатом в данный момент
упростит работу.
Вывод трубы справа, снизу справа и сзади справа
• Подведите сливной шланг и трубопровод хладагента к стене.
(7) Пропустите проводку источника питания, проводку цепи передачи, провод заземления
ипроводку пульта дистанционного
управления через направляющую для проводов
сзадней стороны на переднюю сторону внутреннего агрегата.
(8) Подсоедините трубопроводы. (См. раздел "5. РАБОТА С ТРУБОПРОВОДОМ ДЛЯ
ХЛАДАГЕНТА" и рис. 10)
Трубопроводы
хладагента
Язычок
(2 места.)
Проводка (приобретаемая на месте)
Проводка питания, проводка передачи сигналов,
провод заземления, проводка пульта дистанционного управления
Стена
Установочная панель
(принадлежность) (1)
Лицевая панель
Передняя
решетка
Сервисная крышка
Расположите буферный
материал
Повесьте крюк внутреннего агрегата на установочную панель (1).
Рис. 9
Закрепите
виниловой лентой.
Оберните изоляционной лентой, обеспечивая на каждом витке
перекрытие как минимум в половину ширины ленты.
Оберните изоляционной лентой по всей длине L-образного колена.
Уплотните герметиком.
Дренажный
шланг
Проводка
Рис. 10
Трубопровод
для хладагента
A
вид в направлении стрелки A
Проводка электропитания
и провод заземления
Трубопровод для хладагента
Проводка цепи передачи
и электрической проводки
удаленного контроллера
4PRU494115-1C.book Page 10 Thursday, April 12, 2018 4:09 PM
