14 Русский
• При наращивании дренажного шланга пользуйтесь имеющимся в свободной продаже
удлинительным шлангом и следите за надлежащей изоляцией наращиваемого участка
дренажного шланга, располагаемого в помещении. (См. рис. 17)
• Проследите за тем, чтобы диаметр трубопровода был таким же, как и диаметр трубки (жесткий
винилхлорид, номинальный диаметр 13 мм) или больше.
• При непосредственном соединении трубопроводов
из жесткого винилхлорида (номинальный
диаметр 13 мм) со сливным шлангом, подсоединенным к внутреннему агрегату (т. е. для
закладного трубопровода и т. п.), используйте соединения из жесткого винилхлорида, имеющиеся
в продаже (номинальный диаметр 13 мм). (См. рис. 18)
(2) Позаботьтесь о том, чтобы слив
работал правильно.
• После проведения всех работ по
подключению дренажных труб
проверьте дренаж, открыв лицевую
панель, удалив воздушный
фильтр, залив немного воды
вдренажный поддон и убедившись
в равномерном вытекании воды из
шланга. (См. рис. 19)
ПРЕДОСТЕРЕЖЕНИЕ
• Соединения дренажного трубопровода
Не соединяйте дренажный трубопровод с фановыми трубами, издающими запах аммиака. Аммиак
из фановой трубы может попасть во внутренний агрегат по сливным трубам и вызвать коррозию
теплообменника.
• Помните о том, что это может стать причиной блокировки дренажной трубы, если вода будет
накапливаться на дренажной трубе.
Сливной шланг внутреннего агрегата
Удлинительный дренажный
трубопровод (имеется в продаже)
Изоляционная трубка
(имеется в продаже)
Изоляционная лента (принадлежность) (4)
(См. раздел "4. УСТАНОВКА ВНУТРЕННЕГО
АГРЕГАТА")

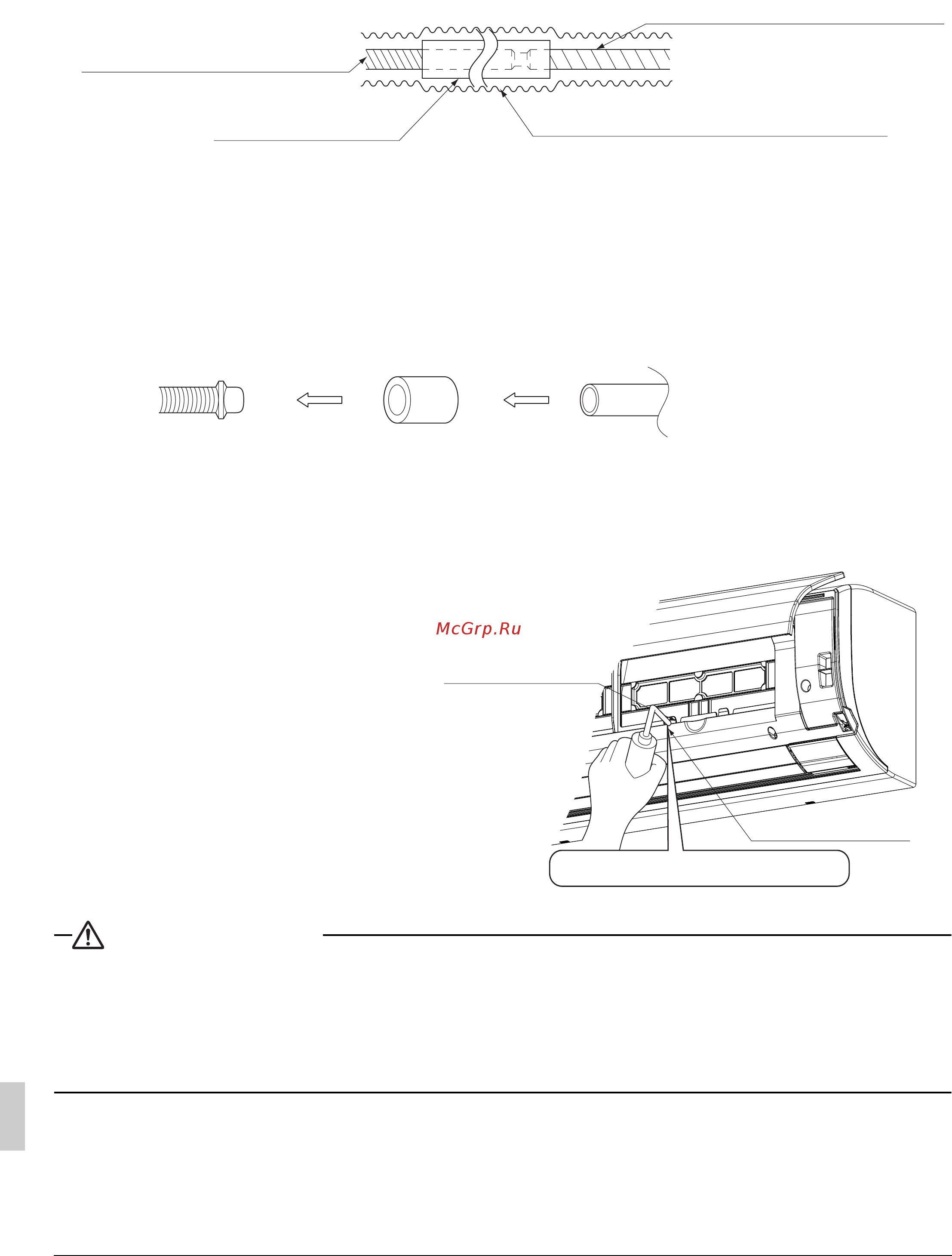

Рис. 17
Сливной шланг,
подсоединяемый
к внутреннему
агрегату
Имеющееся в продаже
соединение для труб из
жесткого поливинилхлорида
(номинальный диаметр 13 мм)
Имеющаяся в продаже
труба из жесткого
поливинилхлорида
(номинальный диаметр 13 мм)
Рис. 18
Пластмассовая
емкость для слива
Дренажный поддон
Рис. 19
Постарайтесь не разбрызгать воду.
